- Seite 1 ARCO Gas-Raumheizer Aufstell-, Installations- und Bedienungsanleitung...
-
Seite 2: Die Bequeme Variante

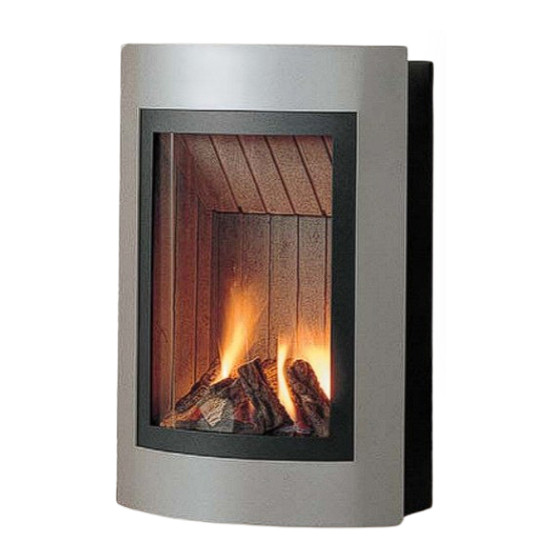

ARCO Gas-Raumheizer Die bequeme Variante ARCO mit Edelstahlrahmen Gasart G20 / Erdgas H Ident- Nummer: 1003-01208 Gasart G25 / Erdgas L Ident- Nummer: 1003-01209... - Seite 3 Inbetriebnahmeprotokoll für den Anlagenersteller LEDA Gas-Raumheizer ARCO Gasart G20/ Erdgas H G25/ Erdgas L G31/Propan Einbaudatum Seriennummer Anlagenbetreiber Straße PLZ / Ort Telefon, ggf. mobil Evtl. Fragen - auch im Zusammenhang mit Garantie- oder Gewährleistungsansprüchen - lassen sich nur bei Vorlage dieses Inbetriebnahmeprotokolls klären!
- Seite 5 Inbetriebnahmeprotokoll für den Anlagenbetreiber (verbleibt in dieser Anleitung) LEDA Gas-Raumheizer ARCO Gasart G20/ Erdgas H G25/ Erdgas L G31/ Propan Einbaudatum Seriennummer Anlagenbetreiber Straße PLZ / Ort Telefon, ggf. mobil Evtl. Fragen - auch im Zusammenhang mit Garantie- oder Gewährleistungsansprüchen - lassen sich nur bei Vorlage dieses Inbetriebnahmeprotokolls klären!
-
Seite 7: Inhaltsverzeichnis
Lieferumfang + Zubehör Berechnung der Heizlast Anforderungen an die Abgasanlage Ausführung Luft-Abgas-System (LAS) Zulässige Höhen und Längen der Abgasanlage Verbrennungsluftversorgung Brandschutz- und Sicherheitsabstände Montage des ARCO Montage der Drosselscheiben 2.10 Vorbereiten der Brennereinheit 2.11 Anschluss an die Gasversorgung 2.12 Überprüfen und Einstellen der Pilotflamme 2.13... - Seite 8 Inhaltsverzeichnis ERSATZ- UND VERSCHLEISSTEILE TECHNISCHE DATEN Abmessungen ANHANG Wartungscheckliste Protokoll über Belastungs- und Dichtheitsprüfung für die Gasleitung Inbetriebnahme- und Einweisungsprotokoll für die Gasinstallation Hinweise für Instandhaltungsmaßnahmen IMPRESSUM...
- Seite 11 Mit dem LEDA ARCO haben Sie sich für einen formschönen und stilvollen Gas-Raumheizer entschieden. Neben dem Design legen wir besonderen Wert auf ausgereifte Verbrennungstechnik, hochwertiges Material und gute Verarbeitung. Der ARCO wurde nach heutigem Stand der Technik gefertigt und ist nach der Europäischen Norm DIN EN 613 als raumluftunabhängiger Raumheizer für gasförmige Brennstoffe zusammen mit dem entsprechenden LEDA Luft-Abgas-System geprüft worden.
-
Seite 12: Sicherheitshinweise
Heizbetrieb einen ausreichenden Sicherheitsabstand halten. Die Verwendung einer anderen Gasart oder Gasqualität ist unzulässig und gefährlich! Der ARCO darf nur mit der dafür vorgesehenen Gasart betrieben werden. Der Gas-Raumheizer ist auf die jeweilige Gasart und den vorhandenen Gasdruck werkseitig voreingestellt, der individuelle... - Seite 13 Abstände zu brennbaren Baustoffen, oder anderen temperaturempfindlichen Materialien (wie z.B. Möbel, Dekostoffen usw.) zum Kaminofen müssen eingehalten werden. Dies gilt insbesondere im Strahlungsbereich der Sichtscheibe und vor, über und seitlich des Gerätes (s. Kap. 2.7) Jegliche bauliche Veränderung des ARCO oder des Luft-Abgas-Systems durch den Anlagenbetreiber ist unzulässig!.
-
Seite 14: Aufstellung Und Erstinbetriebnahme
Aufstellung und Erstinbetriebnahme Aufstellung und Erstinbetriebnahme Der Gas-Raumheizer ARCO muss durch einen Fachmann aufgebaut und angeschlossen werden. Nur so kann die einwandfreie Funktion und Sicherheit gewährleistet werden. Diese Anleitung ist die Bedienungs-, Montage- und Installationsanweisung für den Gas-Raumheizer ARCO und dessen Steuer- und Reglereinheit. Weitere, zusätzliche Sicherheitsvorgaben des zuständigen Bezirksschornsteinfegermeisters, des einbauenden Fachbetriebs und des Gasversorgers sowie örtliche... -
Seite 15: Sonderzubehör
Aufstellung und Erstinbetriebnahme Sonderzubehör Sockelelement (1004-00380) ƒ ƒ Rauchrohrverkleidung (1004-00381) Notwendiges Zubehör LAS (Konzentrisches Luft-Abgas-System von LEDA) ƒ Optionales Zubehör ƒ 1004-00824 Kabel für Haus-Bus-System 1004-00825 Schalter für Wandbedienung ƒ ƒ 1004-00823 Wandhalterung für Fernbedienung ƒ 1004-00785 Allgas Steckschlauch mit Übergangsstück,500 mm ƒ... - Seite 16 Aufstellung und Erstinbetriebnahme ƒ er muss eine Feuerwiderstandsdauer von mindestens 90 Minuten haben (L90) oder in Gebäuden der Gebäudeklasse 1 oder 2 mindestens 30 Minuten (L30). ƒ Die Mündung der Abgasanlage muss den First des Gebäudes um mindestens 40 cm überragen oder ƒ...
-
Seite 17: Ausführung Luft-Abgas-System (Las)
Bei Fragen oder Unklarheiten wenden Sie sich bitte an den zuständigen Bezirksschornsteinfegermeister! 2.4 Ausführung Luft-Abgas-System (LAS) Der Gas-Raumheizer ARCO ist nur in Verwendung mit dem LEDA Luft-Abgas-System zugelassen! Die Montageanweisung des LAS ist zu beachten. Das LAS besteht aus einem Innenrohr und einem Außenrohr. Durch das kleinere Innenrohr werden die Abgase nach außen abgeführt, zwischen dem Innen- und dem Außenrohr wird die Verbrennungsluft... - Seite 18 brennbare Wand oder Decke belüfteter Ringspalt Aufstellung und Erstinbetriebnahme Brandschutz Luft-Abgas-System brennbare Wand 50mm brennbare Wand oder Decke belüfteter Ringspalt nicht brennbares Material Abb. 2.1 Wand- und Deckendurchführung mit Ringspalt Abb. 2.2 Wanddurchführung ohne Ringspalt Abstandsklasse O50 brennbare Wand nicht brennbares Material...
-
Seite 19: Zulässige Höhen Und Längen Der Abgasanlage
Aufstellung und Erstinbetriebnahme 2.5 Zulässige Höhen und Längen der Abgasanlage Die theoretische Maximalhöhe bzw. -länge von 12 m darf nicht überschritten werden. ƒ ƒ Bögen in der Abgasleitung sind mit einem Längenabzug zu berücksichtigen. ƒ Die Längenangaben verstehen sich dabei jeweils ohne die entsprechende Länge des Mündungsab- schlusses oder der Mauerdurchführung. -
Seite 20: Mauerdurchführung Oder Direkt Bogen
1 bis 4, 1004-00349, ...350, ...351, oder ...352) Abb. 2.4 Abgasanlage waagerecht Im ARCO ist unbedingt eine Drosselscheibe bzw. Stauscheibe einzusetzen, wenn die Länge der senkrechten Leitung 2,0 m überschreitet. Die Auslegung und Einbau der Drosselscheiben erfolgt entsprechend Kapitel 2.9 2.6 Verbrennungsluftversorgung... -
Seite 21: Brandschutz- Und Sicherheitsabstände
Aufstellung und Erstinbetriebnahme 2.7 Brandschutz- und Sicherheitsabstände (1) Allgemeine Anforderungen ƒ Die Anbauwand muss hinsichtlich ihrer Tragfähigkeit ausreichend beschaffen sein (evtl. müssen geeignete Maßnahmen zur Lastenverteilung und Statik getroffen werden). ƒ Die ausreichenden statischen Eigenschaften der Anbauwand darf auch nicht durch Temperatur oder Temperaturwechsel bei Betrieb des Gerätes herabgesetzt werden. -
Seite 22: Montage Des Arco
Abb. 2.5 Aufbaubeispiel in der Draufsicht Abb. 2.6 Aufbaubeispiel in der Seitenansicht 2.8 Montage des ARCO (1) Wandmontage des ARCO Für die Befestigung an der Wand wird Befestigungsmaterial benötigt, welches je nach Wandaufbau auzuwählen ist. Wir empfehlen die Verwendung von 4 Stockschrauben M10 x 80 oder M10 x 100, sowie... -
Seite 23: Ausführung Des Gas-Raumheizers Ohne Sockel
Temperaturen von über 80 °C beaufschlagt werden können. Aus diesem Grunde empfehlen wir entsprechende Schwerlastdübel aus Metall oder geeignete temperatur- belastbare 2-K-Spritzdübel mit M10 Gewindestiften (2) Ausführung des Gas-Raumheizers ohne Sockel Grundgerät Wandkonsole Gerätetür Abgasanschluss (drehbar) Abb. 2.7 ARCO ohne Sockel... -
Seite 24: Ausführung Des Gasraumheizers Mit Sockel
Aufstellung und Erstinbetriebnahme Wird der ARCO ohne Sockel montiert, ist die Montagehöhe in gewissen Grenzen frei wählbar. Das Gerät sollte nicht zu hoch montiert werden, da sonst die offene Geräteunterseite in den Sichtbereich gelangt. Geeignete, typische Montagehöhen des Gasraumheizers ergeben sich bei Höhen der unteren Bohrlöcher im Bereich von 450 mm bis 520 mm über Fertigfußboden. - Seite 25 Grundgerät Wandkonsole Gerätetür Abgasanschluss (drehbar) Sockel Fußschrauben Deckenausschnitt Rauchrohrverkleidung Rauchrohrverkleidung, Schiebestück, Deckenanschluss Abb. 2.10 Gasraumheizer mit Sockel- und Rauchrohrverkleidung Soll der ARCO mit Sockel montiert werden, ist die Montagehöhe festgelegt. Abb. 2.11 Maße für Bohrungen für einen Bodenabstand mit Sockel...
-
Seite 26: Montage Des Grundgeräts
Aufstellung und Erstinbetriebnahme (4) Montage des Grundgeräts a) Fußschrauben (R, siehe Abb. 2.12) entfernen, b) Das Grundgerät in die Wandkonsole einsetzen und ausrichten. c) Mindestens mit den beiden oberen, seitlichen Befestigungsschrauben in der Wandkonsole fixieren. Bei hinterem Abgasanschluss muss vor der endgültigen Befestigung des Grundgeräts der Anschluss an die Abgasleitung hergestellt werden. -
Seite 27: Ausbau Der Sichtscheibe
Der Einbau der Drosselscheibe (P, siehe Abb. 2.12) und der Stauscheibe (O, siehe Abb. 2.12) richtet sich nach der senkrechten Höhe der Abgasleitung. Gemäß folgender Tabelle sind die Drosselschreiben auszuwählen: Raumheizer Typ ARCO Querschnitt bzw. Typ des LAS: 100/150mm Drosseleinrichtung im Gerät notwendig:... -
Seite 28: Vorbereiten Der Brennereinheit
Aufstellung und Erstinbetriebnahme a) Sichtscheibe demontieren (s. (5)) b) Die Halteleiste der Prallplatte (G, siehe Abb. 2.12) vorsichtig schräg nach vorne oben abziehen. c) Die Prallplatte (G, siehe Abb. 2.12) ebenfalls schräg nach oben aus den zwei unteren Halterungen herausziehen. d) Eine Feuerraum-Seitenwand (H oder I, siehe Abb. -
Seite 29: Überprüfen Und Einstellen Der Pilotflamme
Aufstellung und Erstinbetriebnahme Der Gasanschluss befindet sich rechts. Die Anbindung der Gasanschlussleitung erfolgt deshalb an diesem Anschlusspunkt rechts unten, in der Regel nach hinten. Bei Verwendung des Sockelelements (Sonderzubehör, 1004-00380) kann die Brennstoffversorgung auch in diesem Bauteil erfolgen. Der Absperrhahn sollte dann unten im Sockelelement angeordnet werden. Unten rechts im Sockelelement befindet eine Wartungsklappe. -
Seite 30: Einstellen Des Gasreglers
Aufstellung und Erstinbetriebnahme b) Die Zündflamme darf über den Flammen- wächter nicht hinausgehen und keine Druckregulierschraube gelbe Flamme bilden für Ausgangsdruck c) Die Zündflamme darf nicht zu weit nach oben abgelenkt werden Verschlussschraube Verschlussschraube Abb. 2.15 Gasregler 2.13 Einstellen des Gasreglers Die Einstellung des Gasreglers darf nur vom autorisierten Fachmann vorgenommen werden! Bei der ersten Inbetriebnahme des Gas-Raumheizers ist der vorhandene Gas-Versorgungsdruck sowie... -
Seite 31: Demontage Des Flächenbrenners, Kontrolle Und Austausch Der Brennerdüse
Ausgangsdruckmesspunkt öffnen durch Lösen der Verschlussschraube (s. Abb. 2.14) c) Druckmessgerät mit geeignetem Anschlussschlauch am Ausgangsdruckmesspunkt (Ø 9 mm) anschließen d) ARCO in Betrieb nehmen. e) Ausgangsdruck messen, dokumentieren und mit den Werten in den technischen Daten abgleichen und, wenn notwendig, durch Drehen der Druckregulierschraube (s. -
Seite 32: Brenner Mit Scheitholzimitat
Aufstellung und Erstinbetriebnahme 2.15 Brenner mit Scheitholzimitat Das Granulat nicht direkt aus dem Beutel auf den Flächenbrenner kippen! a) Nach dem Einsetzen von Feuerraum-Bodenblech (K6) (Lochblech) und Düsenabdeckung (Q) wird das Brennergranulat (Lava-Steine, 2 Beutel) gleichmäßig auf dem gesamten Feuerraumboden (Bodenblech und Flächenbrenner) verteilt. -
Seite 33: Bedienung
Abb. 2.16 Anordnung der Scheitholzimitate Bedienung Vor der Inbetriebnahme, die Sicherheitshinweise im Kapitel 1 beachten! Der ARCO besitzt ein batteriebetriebenes, elektronisches Fernbedienungs- und Regelsystem. Die Steuer- und Gasreglereinheit kann über die mitgelieferten Batterien oder über ein optional erhältliches Steckernetzteil (1004-00772) mit Spannung versorgt werden. -
Seite 34: Fernbedienung Und Ihre Funktionen
Fernbedienung und dem ARCO ist deshalb nicht notwendig. Bei typischen Entfernungen zwischen Fernbedienung und ARCO von bis zu 10 m ist eine ausreichende Funktion gegeben. Je nach räumlicher oder baulicher Situation und auch dem Ladezustand der Batterien kann die maximale Entfernung auch geringer sein. -
Seite 35: Funktion
Bedienung Taste Funktion Temperatur- Im Betriebsmodus wird die gemessene ƒ anzeige Umgebungstemperatur angezeigt (s. Kap. 3.9 und ƒ Im Einstellungsmodus wird die 3.10) einzustellende Solltemperatur angegeben. Sendesignal- erscheint, wenn ein Sendesignal an der ƒ Symbol (s. Kap. 3.3 und Steuereinheit abgegeben wird 3.10) Zeit-, ƒ... -
Seite 36: Einsetzen Der Batterien In Die Fernbedienung Und Der Steuereinheit
Bedienung 3.2 Einsetzen der Batterien in die Fernbedienung und der Steuereinheit Einlegen der Batterie (9V-Block) in das entsprechende Fach auf der Rückseite der Fernbedienung. Vor der Erstinbetriebnahme sind die mitgelieferten Batterien (4 x 1,5 V Mignon) in die Steuereinheit einzulegen. Abb. -
Seite 37: Grundeinstellungen Der Fernbedienung
Bedienung 3.3 Grundeinstellungen der Fernbedienung (1) Einstellen der Uhrzeit Die Zeitanzeige blinkt für 10 sec nachdem: - die Batterie neu eingesetzt wird, - gleichzeitiges Drücken der Tasten 2. Einstellen der Stunde durch Drücken der Taste 3. Einstellen der Minuten durch Drücken der Taste 4. -
Seite 38: Einstellen Der Steuereinheit Auf Die Fernbedienung
Bedienung 3.4 Einstellen der Steuereinheit auf die Fernbedienung Die Steuereinheit des ARCO muss einmalig auf den die Fernbedienung eingestellt werden. Diese Voreinstellung bleibt auch bei späterem Austausch der Batterie(n) erhalten. 1. Reset-Knopf an der Steuereinheit drücken und halten bis zwei Signaltöne X)) X))) erfolgen, 2. -
Seite 39: Inbetriebnahme Des Arco
Bedienung 3.5 Inbetriebnahme des ARCO Beachten Sie vor jeder Inbetriebnahme die Sicherheits- und Warnhinweise (siehe Kapitel 1) Gleichzeitiges Drücken und Halten der Tasten und OFF-Taste bis ein Signalton X)))) erfolgt danach sind mehrere Signaltöne X)) X)) X)) X)) ... der Startsequenz zu hören - die Pilotflamme entzündet sich. -
Seite 40: Manuelle Regelung
Bedienung 3.7 Manuelle Regelung Im manuellen Betriebsmodus erfolgt die Leistungsregelung über die beiden Leistungstasten Fernbedienung. Mit Hilfe der SET-Taste im Display auf MAN (s. Kap. 3.1) einstellen. Gas-Raumheizer in Betrieb nehmen (s. Kap. 3.5) (Pilotflamme brennt) 2. Leistung einstellen: - Leistung erhöhen: drücken und halten bis die gewünschte Flammenhöhe des Flächenbrenners erreicht ist - Signaltöne X)) sind bei der Einstellung zu hören. -
Seite 41: Einfache Raumtemperatur-Regelung
Bedienung Die Lebensdauer der Batterien in der Steuereinheit werden durch weniger häufige Zündvorgänge merklich verlängert. Für einen möglichst niedrigen Gasverbrauch schalten Sie den Gas-Raumheizer bei längeren Betriebsunter- brechungen immer komplett aus (s. Kap. 3.6). Erhält die Steuereinheit innerhalb von 6 Stunden kein Signal der Fernbedienung, wird das Gerät automatisch in den Standby-Modus geschaltet. -
Seite 42: Nacht-Raumtemperatur Einstellen
Die Raumtemperatur wird über die Fernbedienung gemessen. Sie sollte daher an geeigneter Stelle liegen, z.B. auf den Wohnzimmertisch, möglichst aber nicht in unmittelbarer Nähe zum ARCO oder in der Nähe anderer Heizquellen. Auch eine zu kalte Platzierung, z.B. auf Fensterbank oder in kalter Raumecke,... -
Seite 43: Zeitgesteuerte Raumtemperatur-Regelung
Bedienung 3.10 Zeitgesteuerte Raumtemperatur-Regelung Die Raumtemperaturregelung ist nur bei brennender Pilotflamme möglich! ã Die Temperaturen für die Tages- und Nacht- Zeit werden nach Kap. 3.9 eingestellt. (1) Programm 1 (P1) einstellen Tages- ãund Nacht- Startzeiten einstellen: 1. SET-Taste drücken, bis im Display „TIMER“ erscheint 2. -
Seite 44: Wartungs- Oder Notbetrieb
Die Raumtemperatur wird über die Fernbedienung gemessen. Sie sollte daher an geeigneter Stelle liegen, z.B. auf den Wohnzimmertisch, möglichst aber nicht in unmittelbarer Nähe zum ARCO oder in der Nähe anderer Heizquellen. Auch eine zu kalte Platzierung, z.B. auf Fensterbank oder in kalter Raumecke, verhindert eine korrekte Leistungsregelung. - Seite 45 Bedienung Folgende Schritte zum manuellen Zünden sind notwendig: 1. Hauptschalter der Steuer- und Reglereinheit ausschalten, Stellung „0“ 2. Den Stellknopf des Gasreglers langsam bis zum Anschlag in Richtung „OFF“ drehen. Dieser Stellknopf hat eine Rutschkupplung. Nicht mit allzu großer Kraft verstellen und nicht über den Endanschlag drehen! 3.
- Seite 46 Anschlag zurück in Richtung „ON“ drehen. Dieser Stellknopf hat eine Rutschkupplung. Nicht mit allzu großer Kraft verstellen und nicht über den Endanschlag drehen! 11. Zum Ausschalten des ARCO den Hauptschalter der Steuer- und Reglereinheit ausschalten, Stellung „O“ (s. 1.)
-
Seite 47: Reinigung Und Wartung
Der ARCO kann mit einem weichen, feuchten Tuch abgewischt werden. (2) Austausch der Batterien Bei üblichem Betrieb des ARCO und bei Verwendung qualitativ hochwertiger Alkaline-Batterien ist ein Batteriewechsel der Steuereinheit und der Fernbedienung höchstens einmal im Jahr notwendig. Die Batterien der Fernbedienung sollten gewechselt werden, wenn die Warnung BATT im Display (s. Kap. -
Seite 48: Wiederkehrende Wartung
Bedienung (3) Wiederkehrende Wartung Wir empfehlen einen Wartungsvertrag mit Ihrem Fachbetrieb abzuschließen. Mindestens einmal pro Jahr ist der Gas-Raumheizer einer Inspektion und Wartung zu unterziehen. Wir empfehlen, diese Überprüfung vor jeder Heizsaison durch den Fachmann durchführen zu lassen. Im ANHANG (Seite 47ff) finden Sie eine Wartungscheckliste. Hierin sind die einzelnen Arbeiten und abzuprüfenden Punkte aufgelistet. -
Seite 49: Checkliste Bei Störungen
Bedienung 3.15 Checkliste bei Störungen Störung Ursache Abhilfe ƒ keine Abhilfe notwendig Die Scheibe beschlägt Gerät ist noch kalt und ist aus beim Startvorgang dem ausgeschalteten Zustand ƒ warten Sie, bis sich die Temperatur erhöht mit Feuchtigkeit gestartet worden (Kondensat) ƒ... - Seite 50 Bedienung Störung Ursache Abhilfe ƒ Hauptschalter des Gasreglers kontrollieren Kein Zünden möglich, Gasregler ist ausgeschaltet keine Pilotflamme und ggf. einschalten vorhanden ƒ Drehknopf für manuelle Bedienung kontrol- lieren und ggf. auf „ON“ stellen ƒ Überprüfen und ggf. Austausch der Batterie Ladezustand der Batterien ist zu niedrig in der Fernbedienung...
- Seite 51 Bedienung Störung Ursache Abhilfe ƒ Überprüfen und ggf. Einstellen der Kein Zünden möglich, Pilotflamme falsch eingestellt, Pilotflamme kurzzei- Flamme erreicht den Flammen- Pilotflamme (durch den Fachbetrieb) tig vorhanden wächter nicht ƒ Kontrolle der Anschlussleitung des Funktion des Flammenwächters gestört Flammenwächters und der Steck- und Schraubverbindungen (durch den Fachbetrieb) ƒ...
- Seite 52 Bedienung Störung Ursache Abhilfe ƒ keine Abhilfe notwendig, normales Schlechte Flammen- Flamme brennt nach Brenner- ausbildung start blau Verhalten bei kaltem Gerät ƒ warten Sie, bis sich die Temperatur erhöht ƒ Kontrolle der Abgasleitung, insbesondere Flamme brennt einseitig oder wird im Brennraum stark verwir- der Mündung belt oder erlischt immer wieder ƒ...
- Seite 53 Bedienung Störung Ursache Abhilfe ƒ Kontrolle der Brennerdekoration, Kontrolle Schlechte Flammen- Flamme brennt ungleichmäßig, ausbildung kein optisch schönes Flammen- der Lage der Scheitholzimitate bzw. der bild Brenner-Steinauflage ƒ Kontrolle des Brennergranulats, ist das Granulat gleichmäßig verteilt, ist Brenner und Feuerraumbodenblech ausreichend und gleichmäßig bedeckt ƒ...
- Seite 54 Bedienung Störung Ursache Abhilfe ƒ Kontrolle der Empfängerantenne, diese Keine Funktion der Antenne der Empfängereinheit Fernbedienung ist gestört muss einen Abstand von mind. 4 cm zu umliegenden Kabeln haben ƒ Steuereinheit so platzieren, dass die Übertragung einwandfrei funktioniert ƒ Antenne der Steuereinheit aus der Arretierung entnehmen und soweit möglich ausziehen und ggf.
-
Seite 55: Gewährleistung Und Garantie
Fällen, in denen eine Mangelhaftigkeit eines Baukörpers hervorgerufen wird - gegenüber dem Endverbraucher für anfängliche Sachmängel 24 Monate ab Gefahrübergang. Neben diesen gesetzlichen Vorgaben übernimmt LEDA zusätzlich eine Garantie von 10 Jahren ab Herstellung auf alle Gussteile für einwandfreie, dem Zweck entsprechende Werkstoffbeschaffenheit. Die Garantie erstreckt sich auf unentgeltliche Instandsetzung des Gerätes bzw. -
Seite 56: Leistungserklärung
ThermoCet International BV Laagerfseweg 31 3931PC Woudenberg, Nederland Tel: +31235833050, Fax +31235833055 www.thermocet.nl; info@thermocet.nl Gegebenenfalls Bevollmächtigter / Leda Werk GmbH & Co. KG Authorised representative Groninger Straße 10, 26789, Deutschland Tel: +49 491 6099-0, Fax +49 491 6099-290 www.leda.de info@www.leda.de 6 System oder Systeme zur Bewertung und Überprüfung der Leistungsbeständigkeit des Bauproduktes gemäß... - Seite 57 Leistungserklärung LEISTUNGSERKLÄRUNG Abstand zu brennbaren Materialien / Mindestabstand in mm / safety distance to combustible material minimum distances in mm Dammdicke Isolierplatte Hinten/insulationplate thickness rear =50mm Seite / sides =1000mm Vorne / front =1000mm Boden/ floor =200mm Brandgefahr durch herausfallen von brennendem Erfüllt / pass Brennstoff / risk of burning fuelfalling out...
- Seite 58 Leistungserklärung LEISTUNGSERKLÄRUNG Unterzeichnet im Namen des Herstellers / signed on behalf of the manufacturer M.Wilbrink/ Director Name und Funktion / name and function Woudenberg/ 05-06-2015 Ort und Datum / place and date of issue Unterschrift / signature Seite 3 von 3...
-
Seite 59: Geräteschild
Geräteschild Geräteschild Abb. 6.1 Das Geräteschild befindet sich hinter der Fronttür unten neben der Steuereinheit, hierzu die Fronttür aufziehen. Abb. 6.2 Mustertypenschild LAS System (Beispiel) -
Seite 60: Ersatz- Und Verschleissteile
Ersatz- und Verschleißteile Ersatz- und Verschleißteile Es dürfen nur Original-Ersatzteile des Herstellers verwendet werden! Bei Verwendung anderer Ersatzteile erlischt die Gewährleistung für den Gas-Kamineinsatz. Ersatzteile bekommen Sie ausschließlich über den Fachhandel oder Ihren Fachhändler bzw. den Anlagenersteller. Abb. 7.1 Bauteile-Übersicht Verschleiß- oder Pos. - Seite 61 Ersatz- und Verschleißteile Verschleiß- oder Pos. Ident.-Nr. Bezeichnung Ersatzteil 1005-03047 Fernbedienung 1005-03048 Scheibenhalterleisten-Set 1005-03049 Sichtscheibe 1005-03050 Stauscheibe 1005-03051 Drosselscheibe, inkl. Schrauben 1005-03052 Brennerabdeckung 1005-03058 Zündelement 1005-03057 Flammenwächter 1005-03056 Pilot-Brennerdüse – 1005-03053 Tür-Dichtungsset – 1005-03054 Brennergranulat – 1005-03055 Scheitholzimitat-Set...
-
Seite 62: Technische Daten
Technische Daten Technische Daten Raumheizer ARCO Zulassungsgrundlage, bauaufsichtliche CE-Kennzeichnung gem. DIN EN 613, geprüft raumluftunabhängig Verwendbarkeit Zulassungsnummer E1084/5499 - 0461BT0916 Gaskategorie I2ELL Erdgasart Erdgas L/G25 Erdgas H/G20 Propan G31 Nennwärmeleistung [kW] Nennwärmebelastung H [kW] Nennwärmebelastung H [kW] Leistungsbereich [kW] 2 - 4,2... -
Seite 63: Abmessungen
Technische Daten 8.1 Abmessungen ARCO Grundgerät Ø150 Ø100... -
Seite 64: Arco Mit Sockel
Technische Daten ARCO mit Sockel Ø150 Ø100... -
Seite 65: Arco Mit Sockel Und Rauchrohrverkleidung
Ø100 Technische Daten ARCO mit Sockel und Rauchrohrverkleidung... -
Seite 66: Anhang
Anhang Anhang 9.1 Wartungscheckliste 1. Vorbereitung der Wartungsarbeiten Funktionsüberprüfung, Überprüfen der notwendigen Abstände zu brennbaren Bauteilen, Möbeln, allgemein, Dekostoffen usw. vor und über den Zuluftgittern und im Strahlungsbereich vor Wartungsarbeiten der Sichtscheibe Die Pilotflamme brennt blau und weist deutlich drei gerichtete Einzelflammen auf, eine in Richtung Flächenbrenner, eine seitlich in Richtung des Zündele- ment und eine seitlich in Richtung des Flammenwächters Das Zünden des Flächenbrenners erfolgt mit einer langsam anlaufenden,... - Seite 67 Technische Daten 2. Inspektion und Wartung Gitterkasten mit Steuer- Reinigen der Bauteile und Leitungen mit weicher Bürste und Staubsauger und Reglereinheit Überprüfen, erste Sichtkontrolle der Bauteile und Entfernen von Verschmut- zungen und Teilen, die nicht zum Gerät gehören Überprüfen des freien Luftzutritts und der freien Luftzirkulation in diesem Bereich Brenner und Überprüfen, Entnehmen und Reinigen der Scheitholzimitate bzw.
- Seite 68 Technische Daten Zusammenbau schrittweiser Zusammenbau nach Angabe der Montageanleitung (bis auf Sichtscheibe), wiederholte Kontrolle aller Bauteile, Kontrolle der bestim- mungsgemäßen Montage 3. Inbetriebnahme, Funktionskontrolle Brenner und Gasregler Kontrolle fester Sitz des Flächenbrenners Kontrolle fester Sitz der Zündeinheit Kontrolle der Absperreinrichtung in der Gaszuleitung, Schließen der Zuleitung Kontrolle des Gasreglers, Funktionskontrolle des Hauptschalters und der beiden Drehregler Stromversorgung...
- Seite 69 Technische Daten Fertigstellen Montage der Sichtscheibe, Überprüfen der Dichtung Sichtkontrolle des Gas-Kamineinsatzes insgesamt Kontrolle des Umluftgitters, Reinigen des Gitterkastens der Steuer- und Regle- reinheit und Überprüfen auf freien Luftzutritt Kontrolle der beiden Zuluftgitter, Reinigen und Überprüfen auf freien Luftzu- tritt ggf.
- Seite 70 Technische Daten Liste der wiederkehreneden Wartungen Betreiber Anlagenstandort Seriennummer Erstinstallation erfolgte am: Einbaufirma Durchgeführte Inspektions- und Wartungsdienste, regelmäßige Wartungen Datum der Wartung Fachbetrieb durchgeführte Reparaturen, festgestellte Mängel, vorgenommene Einstellungen, ersetzte Bauteile, usw..
-
Seite 71: Protokoll Über Belastungs- Und Dichtheitsprüfung Für Die Gasleitung
Technische Daten 9.2 Protokoll über Belastungs- und Dichtheitsprüfung für die Gasleitung... -
Seite 72: Inbetriebnahme- Und Einweisungsprotokoll Für Die Gasinstallation
Technische Daten 9.3 Inbetriebnahme- und Einweisungsprotokoll für die Gasinstallation... -
Seite 73: Hinweise Für Instandhaltungsmaßnahmen
Technische Daten 9.4 Hinweise für Instandhaltungsmaßnahmen... -
Seite 74: Impressum
Impressum 10. Impressum Herausgeber: LEDA Werk GmbH & Co. KG Heiztechnik – Industrieguss Postfach 1160 D - 26761 Leer www.leda.de Bildnachweis: Elektron. Zünd- und Steuersystem mit Fernbedienung: © 2015 Mertik Maxitrol, Alle Rechte vorbehalten. - Seite 76 Sprechen Sie uns an. Ihr LEDA-Händler/-Handwerkspartner LEDA WERK GMBH & CO. KG BOEKHOFF & CO Postfach 1160 · 26761 Leer Telefon 0491 6099-0 · Telefax 0491 6099-290 info@www.leda.de · www.leda.de Technische Änderungen vorbehalten, Farbabweichungen sind drucktechnisch bedingt.
