Installierungszeichnungen Für Innen-/Außeneinheit - Daikin 2MXS40FV1B Installationsanleitung

Installierungszeichnungen für
Innen-/Außeneinheit

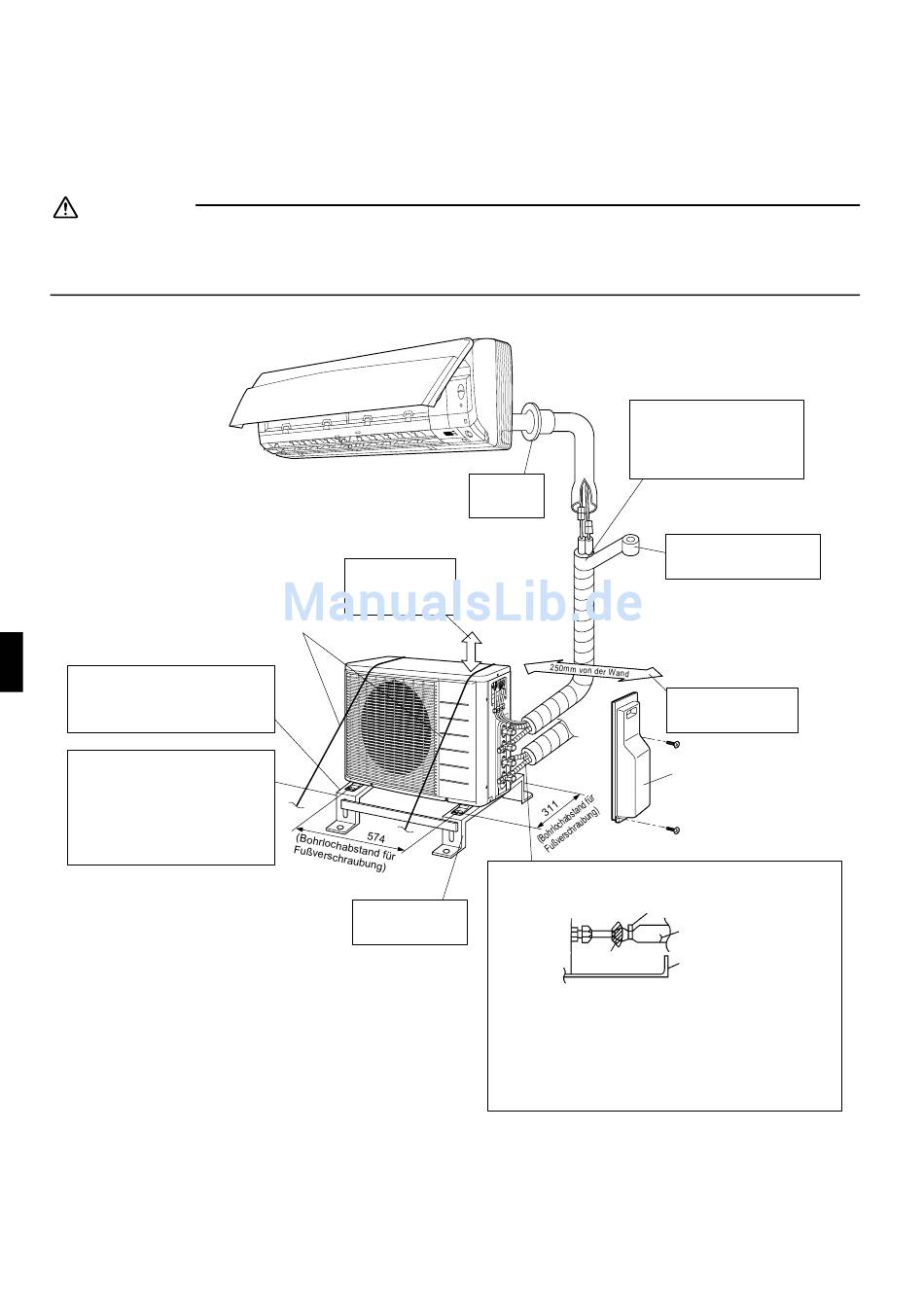

Schlagen Sie für die Installation der Innengeräte im mitgelieferten Installationshandbuch nach.
(In der Zeichnung ist ein wandmontiertes Innengerät dargestellt.)
ACHTUNG
Verbinden Sie die integrierten Zweigleitungen und das Außengerät nicht, wenn Sie nur Rohrleitungsarbeiten ausführen, ohne
das Innengerät anzuschließen, um später ein weiteres Innengerät hinzufügen zu können.
Achten Sie darauf, dass kein Schmutz und keine Feuchtigkeit auf beiden Seiten der integrierten Zweigleitungen eindringen.
Für Einzelheiten siehe "Vorsichtsmaßnahmen bei der Verlegung der Rohrleitungen" auf Seite 9.
Wenn Gefahr besteht, dass das Gerät
herunterfallen oder umkippen könnte,
befestigen Sie es mit
Verankerungsschrauben oder mit Draht
oder Sonstigem.
Wenn am Installationsort kein
ausreichender Ablauf besteht, platzieren
Sie das Gerät auf einem ebenen Sockel
(oder einem Kunststoff-Untersatz).
Installieren Sie das Außengerät in der
Waagerechten. Wenn Sie dies nicht tun,
kann es zum Austreten oder der
Ansammlung von Kondenswasser
kommen.
3
Lassen Sie unter der
Decke einen
Freiraum von 300mm
zum Arbeiten frei.
Draht
Waagerechter
Befestigungssockel
(getrennt erhältlich)
Wärmeisolierung auf eine
angemessene Länge zuschneiden
und mit Band umwickeln. Hierbei
sicherstellen, daß am Schnitt der
Wärmeisolierung kein Spalt
verbleibt.
Das Rohrloch
mit Kitt
abdichten.
Isolieren Sie auch den Anschluss am Außengerät.
Klemmenmaterial
Klebeband
Verwenden Sie an allen Verbindungen Klebeband
oder Isolationsmaterial, um das Eindringen von
Luft zwischen Kupferrohrleitung und
Isolationsschlauch zu verhindern.
Stellen Sie sicher dies zu tun, wenn das
Außengerät darüber installiert wurde.
Die Wärmeisolierung von
unten nach oben mit
Verkleidungsband umwickeln.
Platz für Verrohrung und
Wartung der elektrischen
Verdrahtung lassen.
Absperrventilabdeckung
Isolationsschlauch
Absperrventilabdeckung
