Inhaltszusammenfassung für Privileg Dynamic 72616

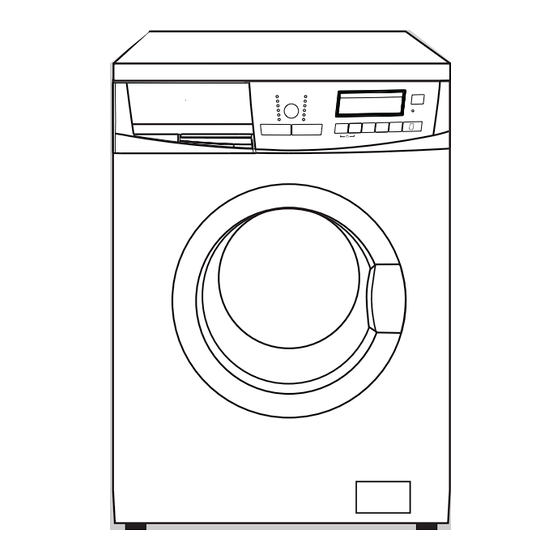

- Seite 1 Waschvollautomat Dynamic 72612 - 72614 - 72616 Gebrauchsanweisung...
- Seite 2 ☎ Sehr geehrte Kundin, Hotline / Quelle direkt sehr geehrter Kunde, Sollten die in der Gebrauchsanwei- vielen Dank für Ihren Einkauf bei sung angeführten Hinweise nicht aus- Quelle. Überzeugen Sie sich selbst: reichen, helfen Ihnen kompetente auf unsere Produkte ist Verlass. Fachleute weiter.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Verpackungs- und Altgeräte-Entsorgung ..........Sicherheitshinweise und Warnungen ............ Hinweise ....................Gerätebeschreibung................Installation ....................8/11 Entfernen der Transportsicherungen ............ Aufstellung .................... Wasserzulauf ..................9/10 Wasserablauf..................Elektrischer Anschluss................Umweltschutz und Spar-Tipps..............Füllmenge ....................Beschreibung der Bedienungsblende ..........Multidisplay ....................15/16 Bedienung/Einstellen der Programme .......... -
Seite 4: Verpackungsentsorgung
Verpackungsentsorgung Verpackungen und Packhilfsmittel Solange solche in Ihrem Wohnge- von Quelle Elektro-Großgeräten sind biet noch nicht vorhanden sind, mit Ausnahme von Holzwerkstoffen können Sie diese Materialien zum recyclingfähig und sollen grundsätz- Hausmüll geben. lich der Wiederverwertung zugeführt Als Packhilfsmittel sind bei Quelle nur werden. -
Seite 5: Sicherheitshinweise Und Warnungen
Sicherheitshinweise und Warnungen Bewahren Sie die Gebrauchsanweisung sorgfältig auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen, sorgen Sie dafür, dass das Gerät komplett mit der Gebrauchsanweisung übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Geräts und die diesbezüglichen Hinweise informieren kann. -
Seite 6: Hinweise
● Überprüfen Sie stets, bevor Sie das störungen führen. Gerät öffnen, durch die Einfülltür, ob Wenden Sie sich an die für Ihren das Wasser abgepumpt wurde. Bereich zuständige Kunden-dienst- Sollte sich noch Wasser im stelle. ● Waschbottich befinden, lassen Sie Auch ein automatisch arbeitendes abpumpen, bevor Sie die Einfülltür Gerät wie die Waschmaschine darf... -
Seite 7: Gerätebeschreibung
Gerätebeschreibung Wasserablaufschlauch Waschmittelschublade Stromanschlusskabel Abdeckplatte Taste EIN/AUS und Programm- Transportsicherungs- wahltasten schrauben Wahltasten Wasserzulauf- Multidisplay schlauch Wartungsklappe mit Ablaufpumpe Höhenverstellbare Füße... -
Seite 8: Installation
Installation Achtung Entfernen Sie die drei Schrauben. Bevor Sie das Gerät zum ersten Mal einschalten, müssen unbedingt die Sicherheitsvorrichtungen für den Transport wie folgt entfernt werden. Öffnen Sie die Tür. Entfernen Sie den Polystyrolblock A aus der Türdich- tung. Entnehmen Sie den Zulauf- schlauch aus der Trommel. -
Seite 9: Aufstellung
Hinweis Wasserzulauf/Kaltwasser Es ist ratsam, alle Sicherheitsvorrich- Dazu ist ein Wasserhahn mit Schlauch- tungen für den Transport aufzubewah- verschraubung 3/4” erforderlich. ren, weil sie bei einem eventuellen Der Wasserdruck (Fließdruck) muss Umzug wieder montiert werden müs- 0.05 bis 0.8 MPa betragen. sen. -
Seite 10: Wasserzulauf
Hierfür gegebenenfalls die Ringmutter lockern und nach dem Positionieren des Zulaufschlauchs wieder fest anziehen, um Wasseraustritt zu vermeiden. HEC0028QL Die erforderliche Gummidichtung ist bereits in der Verschraubung des Zulaufschlauches vorhanden. Bei geöffnetem Wasserhahn (unter vollem Leitungsdruck) die Anschluss- stelle am Gerät und am Wasserhahn auf Dichtheit prüfen! Zur Vermeidung von Wasserschäden muss der Wasserhahn nach dem... -
Seite 11: Wasserablauf
Wasserablauf 3. Wasch- Spülbeckenanschluss Wichtig! Der Ablaufschlauch wird mit dem Krümmer über den Rand eines Wasch- - Die Auslaufhöhe von 100 cm darf in oder Spülbeckens ausreichender Größe keinem Fall überschritten werden. oder in eine Badewanne eingehängt. - Der Ablaufschlauch darf auf max. 4 Ein genügend großer Abflussquerschnitt Meter verlängert werden. -
Seite 12: Umweltschutz Und Spar-Tipps
Umweltschutz und Spar-Tipps Umweltbewusst waschen, das heißt 4. Extra Kurzprogramme Energie, Wasser und Waschmittel spa- Bei geringer Beladung ein Extra- ren, ohne das Waschergebnis zu ver- Kurzprogramm, entsprechend der nachlässigen. Textilart wählen. Um Wasser und Waschmittel optimal zu nutzen, dauern die heutigen Wasch- 5. -
Seite 13: Füllmenge
Füllmenge Wäsche-Füllmenge Die Höchstmenge trockener Wäsche beträgt: Koch- u. Buntwäsche ....6,0 Bunt E-Spar ........6,0 Pflegeleicht ........3,0 Feinwäsche ........3,0 Wolle/Handwäsche ....2,0 Seide/Dessous ......1,0 Blitz 30º/20 MIN......1,0 Express 40°/40 MIN....1,5 kg Jeans..........3,0 Schleudern........6,0 Spülen........6,0 Bügelfix Option ......1 Koch- u. -
Seite 14: Beschreibung Der Bedienungsblende
Beschreibung der Bedienungsblende 10 12 01 Waschmittelschublade 02 Taste EIN/AUS 03 Programmwahltasten 04 Multidisplay 05 Taste TEMPERATUR 06 Taste SCHLEUDERN 07 Taste ZUSATZFUNKTION 08 Taste EXTRA SPÜLEN 09 Taste EXTRA KURZ 10 Taste START/PAUSE 11 Taste ZEITVORWAHL 12 Kontrolllampe TÜR VERRIEGELT... -
Seite 15: Multidisplay
Multidisplay ZEITVORWAHL LEISE BÜGELFIX EXTRA KURZ KALT KALT SPÜLSTOPP INTENSIV LAUFZEIT FLECKEN EXTRA VORWÄSCHE VORWÄSCHE SPÜLEN Multidisplay (4) Auf dieser Position werden fol- gende Informationen angezeigt: • Lauf- und Restzeit: Nachdem das Anzeige Temperatur: die vor- Programm gewählt wurde, wird im gegebene Waschtemperatur sind 95°... - Seite 16 beträgt, wird sie im Minutentakt aktua- Kontrolllampe TÜR VER- lisiert. RIEGELT (12) • Fehlbedienung: Wird bei der Wahl Die Kontrolllampe zeigt bei einge- eines Waschprogramms eine schaltetem Gerät an, ob die Tür geöff- Funktion gewählt, die in Verbindung net werden kann: mit diesem Programm nicht sinnvoll leuchtende Lampe: die Tür ist ver- ●...
-
Seite 17: Bedienung/Einstellen Der Programme
Bedienung / Einstellen der Programme Waschmittelschublade (1) Ist das Programm beendet, wird die Kindersicherung nicht deaktiviert. Soll Die Waschmittelschublade befindet ein neues Waschprogramm eingestellt sich auf der linken Seite der Bedie- nungsblende. werden, muss bei eingeschaltetem In die Griffmulde fassen und Schub- Gerät erst die Kindersicherung ausge- lade nach vorne herausziehen. - Seite 18 Programmwahltasten (3) Taste SCHLEUDERN (6) Drücken Sie wiederholt diesen Tasten, Durch Drücken der Taste kann die bis die Lampe der gewünschten max. Schleuderdrehzahl, die für das Programm leuchtet. Wurde das entsprechende Waschprogramm vor- gewünschte Programm gewählt, dann gegeben ist, schlägt Ihr Gerät automatisch eine reduziert werden oder ●...
-
Seite 19: Taste Zusatzfunktionen
LEISE: durch Einstellen dieser Taste Zusatzfunktionen (7) Funktion wird die Wäsche nicht Die mit dem gewählten Programm geschleudert. kompatiblen Zusatzfunktionen werden Dies ist besonders vorteilhaft, wenn auf dem Display angezeigt. nachts gewaschen wird: Drücken Sie die Taste , um die Das Schleudergeräusch wird vermie- ●... - Seite 20 Funktion INTENSIV Taste START/PAUSE (10) Bei dieser Funktion wird der Diese Taste hat 2 Funktionen: Hauptwaschgang im Programm Koch- Start - Pause /Buntwäsche verlängert. Geeignet für stark verschmutzte oder verfleckte Start Wäsche. Durch Drücken der Taste wird das ein- Funktion BÜGELFIX gestellte Programm gestartet.
-
Seite 21: Taste Zeitvorwahl
Taste ZEITVORWAHL (11) • Taste erneut drücken, das Programm läuft sofort an. Mittels dieser Taste kann der Pro- Soll eine neue Startzeitvorwahl grammbeginn von 30 Min - 60 Min - eingestellt werden, muss 90 Min, 2 Stunden und weiter 1 Programm abgewählt werden und Stunde bis max. -
Seite 22: Programm Löschen/ Gerät Ausschalten
Programm löschen/ Gerät Programmende ausschalten Die Lampe der Taste erlischt. Im Multidisplay blinkt eine “ ” und die Soll ein bereits laufendes Programm Meldung LAUFZEIT erlischt. annulliert werden, drücken Sie die Die Kontrolllampe erlischt. Die Tür Taste zum Zurückstellen eines kann nun geöffnet und die Wäsche Programms. -
Seite 23: Einfüllen Der Wäsche
Einfüllen der Wäsche Einfülltür öffnen Achtung! Die Einfülltür ist teilweise während Gerät nicht eingeschaltet. des gesamten Programmablaufs Im stromlosen Zustand (Gerät nicht und am Ende des Programms mit eingeschaltet) lässt sich die Einfülltür Funktion SPÜLSTOPP und LEISE jederzeit öffnen. (Wasser im Gerät) verriegelt und Zum Öffnen der Tür ziehen Sie das kann erst bei Programmende geöff- Griffstück A nach vorn. -
Seite 24: Waschmittelzugabe
Waschmittelzugabe Pulverartige Waschmittel Flüssige Waschmittel P1141 P1140 An Stelle von Waschpulver kann auch ● In das Fach I füllen Sie das Wasch- flüssiges Waschmittel benutzt werden, pulver für die Vorwäsche oder der und zwar vor allem für nicht sehr Fleckentferner für die Flecken schmutzige Wäsche und für Wasch- Funktion. -
Seite 25: Kurzanweisung
Kurzanweisung Inbetriebnahme 8. Tasten je nach Bedarf drücken. Die Tastenfunktion ist aktiviert, wenn Wurde das Transportsicherungs- der Text auf dem Display eingerahmt material schon entfernt (siehe ist oder das Symbol/Text im Display Kapitel “Transportsicherung”)? erscheint. Die wichtigsten Handgriffe bei der 9. -
Seite 26: Internationale Pflegesymbole
Internationale Pflegesymbole WASCHEN (Waschbot- tich) Nor- Schon- Nor- Schon- Nor- Schon- Spe- Nor- Schon- Spe- Hand- nicht mal- wasch- mal- wasch- mal- wasch- zial- mal- wasch- zial- wäs- was- wasch- gang wasch- gang wasch- gang Schon- wasch- gang Schon- chen gang gang gang... -
Seite 27: Waschvorbereitungen
Waschvorbereitungen ● Wäsche sortieren Gardinen besonders vorsichtig behandeln. Schon bei geöffneten Beachten Sie die Pflegekennzeichen in Fenstern oder beim Abnehmen kön- den Wäschestücken und die Waschan- nen sie beschädigt werden (sog. weisung der Hersteller. «Zieher»). Röllchen aus den Sortieren Sie die Wäsche nach: Gardinen entfernen oder in ein Netz oder einen Beutel einbinden. -
Seite 28: Flecken In Der Wäsche
Flecken in der Wäsche Fleckenentfernung Rost: Kleesalz, heiß gelöst, oder «Rostteufel» kalt. Vorsicht bei älteren Die in den Wäschestücken vorhande- Rostflecken, weil das Zellulosegefüge nen Flecke werden, sofern sie laugen- dann bereits angegriffen ist und das löslich sind, im Zuge des Waschpro- Gewebe zur Lochbildung neigt. -
Seite 29: Färben Und Entfärben
Hinweis “Fettläuse” Um diese zu entfernen, sollten Sie die Es kann vorkommen, dass die Wä- sche - z.B. wegen zu geringer Wasch- Wäsche noch einmal mit erhöhter mittelzugabe - nach dem Waschen Waschmittelzugabe waschen, bevor dunkle Punkte (sog. “Fettläuse”) auf- Sie sie trocknen. -
Seite 30: Waschmittelart Und -Menge
Waschmittelart und -menge Auf den Waschmittelpackungen fin- Waschmittel den Sie die Dosierhinweise der Die Wahl des Waschmittels ist abhän- Waschmittelhersteller in ml, für den gig von der Textilart (Pflegeleicht, jeweiligen Härtebereich. Wolle, Baumwolle etc.), der Farbe der Textilien, der Waschtemperatur und Folgen bei zu wenig Waschmittel: dem Verschmutzungsgrad. - Seite 31 Flüssigwaschmittel Fleckensalz Die Dosierung erfolgt im Einlaugen- Fleckensalz beseitigt im Hauptwasch- verfahren (nur Hauptwäsche) entspre- gang die in der Wäsche vorhandenen chend der Empfehlung der Wasch- Problemflecken, z. B. Rotwein, Obst- mittelhersteller. und Gemüsesafte, sowie fetthaltige Flecken, die durch moderne Voll- Wasseraufbereitung waschmittel nicht immer restlos ent- fernt werden.
-
Seite 32: Ratschläge Und Tipps
Ratschläge und Tipps ● Beachtenswerte Ratschläge Bitte prüfen Sie, bevor die Wäsche in die Waschmaschine gelegt wird, ● Bei wenig verschmutzter Wäsche ob sich Metallteile an oder in bildet sich mehr Schaum als bei Wäschestücken, wie z.B. Metall- stark verschmutzter Wäsche. knöpfe, Bügel von Büstenhaltern Hartes Wasser verbraucht mehr usw. -
Seite 33: Pflege Und Wartung
Pflege und Wartung Reinigen der Grobkörperfalle 3. Notentleerungsschlauch aus sei- nem Sitz herausnehmen, Auffang- Kontrollieren Sie von Zeit zu Zeit die gefäß unterstellen und Verschluss- im Sockelbereich des Gerätes vorhan- stopfen des Schlauchs herauszie- dene Grobkörperfalle. Dort können hen. sich Fremdkörper, die mit der Wäsche ins Gerät gelangen, ablagern und die Ablaufpumpe blockieren. -
Seite 34: Reinigung Des Wassereinlaufsiebs
6. Notentleerungsschlauch wieder Reinigung der verschließen und in seinen Sitz Waschmittelschublade einlegen. Die Fächer der Waschmittelschub- lade sollten von allen erkennbaren Waschmittelverkrustungen gesäubert werden. Verwenden Sie hierzu keine metallischen Gegenstände, eine Bürste und heißes Wasser (nicht kochend) genügen vollständig. Ziehen Sie die Schublade, durch Drücken der Arretierungs-Taste, heraus. -
Seite 35: Reinigung Des Gehäuses
Reinigung der Trommel Auch im Gehäuseinneren (Sitz der Waschmittelschublade) sollten Sie Die Waschtrommel besteht aus alle Ankrustungen von Waschmitteln «Edelstahl rostfrei» und ist damit weit- beseitigen. gehend korrosionsfest. Treten trotzdem Rostansätze auf, ist das stets auf eisen- haltige Fremdkörper zurückzuführen, die mit der Wäsche eingebracht wur- den. -
Seite 36: Gerät Entkalken
Notentleerung Gummimanschette Wenn Sie aus zwingenden Gründen, Kontrollieren Sie ab und zu die Gum- z.B. bei Stromausfall, defektem Gerät mimanschette am Umfang der Ein- usw., das Gerät entleeren müssen, füllöffnung und entfernen Sie evtl. gehen Sie bitte wie folgt vor: Fremdkörper, die mit der Wäsche ins Gerät gelangen und sich dort in der ●... -
Seite 37: Unterbau Des Geräts
Unterbau des Geräts Aufstellung in einem Abnehmen der Arbeitsplatte frostgefährdeten Raum Steht Ihr Gerät in einem solchen Raum, müssen Sie in der kalten Jahreszeit nach dem Waschen das Restwasser entleeren (siehe Notentleerung) und ebenso den Zulaufschlauch am Was- serhahn abschrauben und vollständig entleeren. -
Seite 38: Behebung Kleiner Störungen
Behebung kleiner Störungen Hinweise zur Behebung klei- ... die Wäsche am Programmende ner Störungen nicht ausgeschleudert ist ● Durch das eingebaute Unwucht- Wenn Sie unsere Ratschläge beach- kontrollsystem erkennt das Gerät ten, werden Sie immer Freude an zu Beginn des Schleudervorgangs Ihrem Waschvollautomaten haben. - Seite 39 ● ...der Strom ausfällt? Ist der Wasserhahn verkalkt oder defekt? ● Drücken Sie dieTaste um das Gerät auszuschalten und den ... im Multidisplay wird E20 ange- Netzstecker ziehen. zeigt und die rote Lampe der ● Bei Stromausfall oder Gerätedefekt Taste blinkt? kann eine Notentleerung über das Der Code E20 bedeutet, das Was-...
-
Seite 40: Kundendienst
Produkt-Nummer Wenn Sie für eine Störung keinen Hinweis in der Gebrauchsanweisung d) Privileg-Nummer finden, so verständigen Sie bitte unse- Die Produkt- und Privileg-Nummer finden Sie auf dem Geräte-Typen- - Technischen Kundendienst - schild, das im Bereich der Einfüll- “Profectis”. -
Seite 41: Kindersicherung
Kindersicherung Einstellung der Kinder- 2. Der Drehknopf darf sich nach dem sicherung Einstellen nicht in gedrückter Bei eingestellter Kindersicherung kann Position befinden, sonst ist die die Einfülltür nicht mehr geschlossen Kindersicherung, nicht wirksam. und kein Waschprogramm gestartet Richtig! Falsch! werden. Einstellung: 1. -
Seite 42: Technische Daten/Abmessungen
Technische Daten / Abmessungen 72612 72614 72616 Fassungsvermögen: (Trockenwäsche) ........6 kg ....6 kg ......6 kg Gesamtanschlusswert ......2200 W ....2200 W ....2200 W Heizung ..........1950 W ....1950 W ....1950 W Laugenpumpe ........30 W ....30 W ......30 W Hauptmotor: Waschen......250 W....250 W ....250 W Schleudern ....350 W 350 W ....350 W Schleuderdrehzahl ....1200 U/min..1400 U/min ....1600 U/min... - Seite 43 Notizen...
-
Seite 44: Programmübersicht
Programmübersicht Wäsche- Zusatzfunktionen WASCHPROGRAMME Programm menge über Tasten max.* SCHLEUDERN, OHNE SCHLEUDERN, SPÜL- Koch- STOPP, LEISE, VOR- Koch-/Buntwäsche ohne Vorwäsche 6 kg /Buntwäsche WÄSCHE, FLECKEN**, normal verschmutzte Baumwollwäsche. Kalt-95° INTENSIV, BÜGELFIX, EXTRA SPÜLEN, EXTRA KURZ SCHLEUDERN, OHNE Dieses Programm kann für leicht bis normal ver- SCHLEUDERN, SPÜL- schmutzte Koch- und Buntwäsche gewählt werden. -
Seite 45: Programmablauf Und Verbrauchswerte
Programmablauf/Verbrauchswerte Waschmittel- Verbrauchswerte * Programmablauf zugabe Normal- Schon- Zeit Schleudern Schleudern Strom Wasser (Std. (kWh) (Liter) Min) Abpumpen Abpumpen 1.02 0.45 0.40 Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte gemessen nach EN 60456, die von Wäschemenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind. Diese beziehen sich auf die höchste Waschtemperatur, die für das betreffende Programm vorgesehen ist. -
Seite 46: Waschprogramme Und Sonderpro- Gramme
Programmübersicht WASCHPROGRAMME Wäsche- Zusatzfunktionen UND SONDERPRO- menge Programm über Tasten max. GRAMME SCHLEUDERN, OHNE Dieses Programm ist besondersgeeignet für leicht Blitz SCHLEUDERN verschmutzte Wäsche, die nur aufgefrischt werden 1 kg 20 MIN. muss. 30° SCHLEUDERN, OHNE, Express Ein Blitz-Programm für leicht angeschmutzte SPÜLSTOPP, LEISE, VOR- 1,5 kg 40 MIN. - Seite 47 Programmablauf/Verbrauchswerte Waschmittel- Programmablauf Verbrauchswerte * zugabe Normal- Schon- Zeit Wasser Strom Schleudern Schleudern (Std. (Liter) (kWh) Min) Abpumpen Abpumpen 0.15 * Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte gemessen nach EN 60456, die von Wäschemenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind.
-
Seite 48: Gewährleistung
Gewährleistung Bei allen technischen Geräten von QUELLE beheben wir eventuelle Mängel im Rahmen der gesetzlichen Gewährleistungspflicht. Im Gewährleistungsfall wenden Sie sich bitte an eine QUELLE-Verkaufsstelle in Ihrer Nähe, an den Technischen Kundendienst PROFECTIS oder rufen Sie bei einer unse- rer Service-Hotlines an. Die Bedingungen und die Telefonnummern hierzu finden Sie im Service-Teil des QUELLE-Hauptkataloges.
