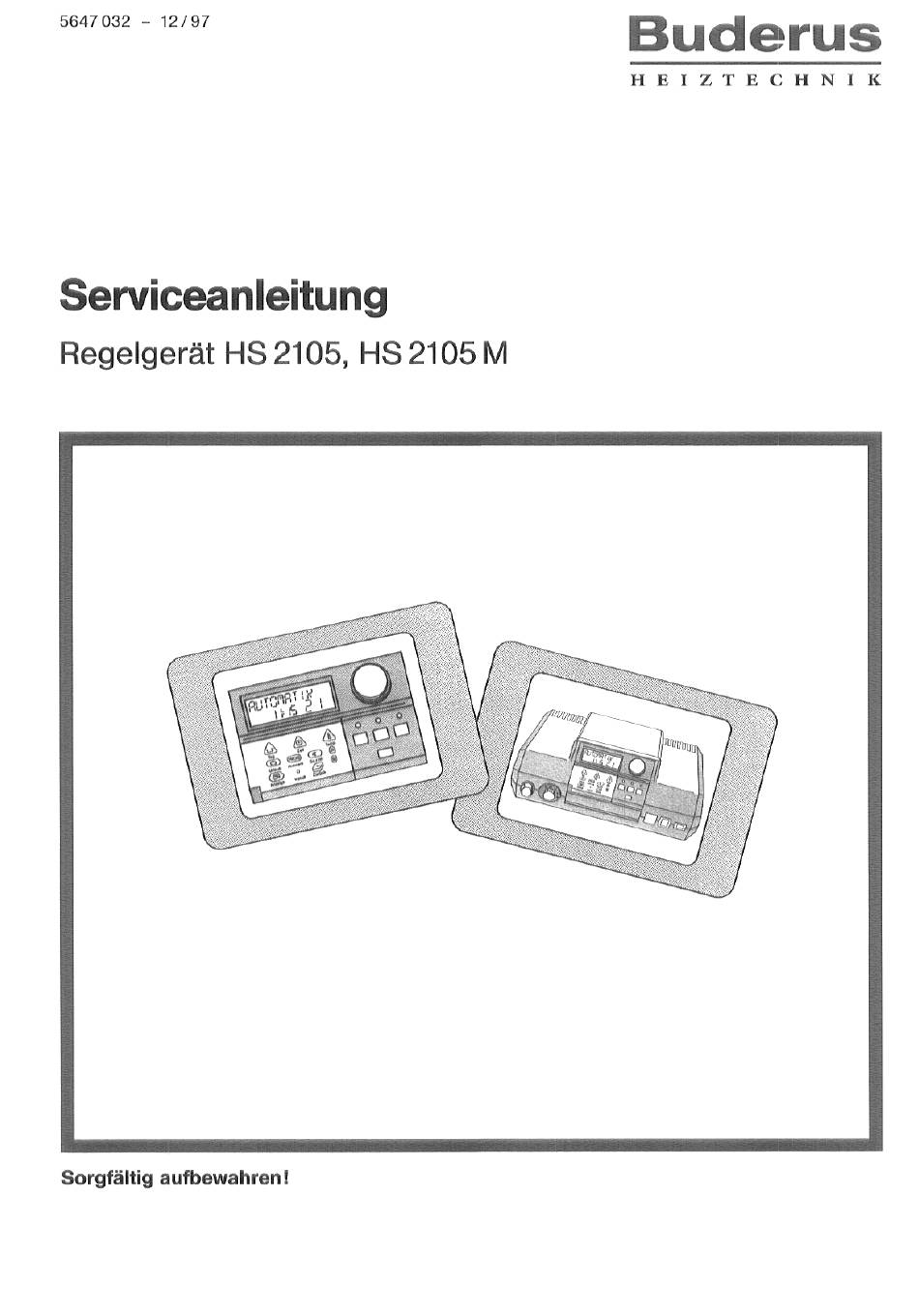

- Seite 1 5647 12/97 Buderus TECHNI Serviceanleitung Regelgerät HS 2105, I-IS 2105 M Sorgfältig aufbewahren...
- Seite 2 Achtung Die in dieser technischen Unterlage beschriebenen Einstellungen dürfen nur von einer Fachfirma vorgenommen werden. Alle Eingriffe die abweichend von den beschrie- benen Einstellungen und Änderungen vorge- nommen werden, haben den Verlust jeglicher Garantieansprüche zur Folge. Vor dem Öffnen des Regelgerätes muß die Anlage spannungslos geschaltet...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Prüfung Sicherheitstemperaturbegrenzer Schlüsselcode. Programmübersicht 8-26 Installationseingaben Anlagenfrostschutz Gebäudeart Brennersystem Minimale Modulationsleistung Laufzeit Stellglied Brenner. Pumpenlogik Maximale Ausschalttemperatur Abgastemperatur Heizsystem 17, 18 Auslegungstemperatur. Warmwasservorrang. Maximale Heizkreistemperatur. Fernbedienung Aufschalttemperatur Absenkungsart Offset, Temperaturabgleichung Warmwasserbereitung. Zirkulationspumpe. Heizkennlinie Relaistest LCD-Test Reset Versionsnummer 32, 33 Fühlerkennlinie Einstellprotokoll Stichwortverzeichnis... -
Seite 4: Prüfung Des Sicherheitstemperaturbegrenzers
Prüfung des Sicherheitstemperaturbegrenzers (STB) 1. Anlage einschalten. 2. Schlüsselcode eingeben (s. Seite 6). 3. Drehknopf drehen bis „RELAIS" angezeigt wird. 4. Taste Anzeige G) drücken und gedrückt hal- ten. Abb. 1m Display Wird „BRENNER AUS" angezeigt. 5. Drehknopf drehen bis „BRENNER AN"... -
Seite 5: Schlüsselcode
Schlüsselcode Schlüsselcode Die Serviceebene ist gegen unbefugtes Benutzen mit einem Schlüsselcode gesichert. Diese Bedienebene ist nur für die Installations- firma bestimmt. Bei unberechtigtem Eingriff erlischt die Garantie. Serviceebene aufrufen Schlüsselcode Taste Anzeige @ drücken und gedrückt halten. Zeit Temp Mit einem spitzen Gegenstand z. -
Seite 6: Programmübersicht
Programmübersicht Menü aufrufen Der Einstieg in die Serviceebene erfolgt über den Schlüsselcode. Anzeige Install Die Serviceebene ist menühaft aufgebaut. DEUTSCH Innerhalb eines Menüs kommt durch Dre- KESSEL hen des Drehknopfes von einem Auswahlpunkt nächsten. HEIZKREIS In das Untermenü gelangt man durch Drücken der Taste Anzeige G). -
Seite 7: Einstellmöglichkeiten
LCD-Test RESET Reset VERSION Versionsnummer 5) Nur wenn Modul FM 241 installiert Oder bei HS 2105 M. 1) Nur wenn Modul FM 242 installiert und 2-stufiger Brenner gewählt. 2) Nur wenn Modul FM 242 installiert und mod. Brenner gewåhlt. 6) Nur wenn Warmwasser installiert. -
Seite 8: Installationseingaben
Installationseingaben Anlagenfrostschutz Zum Schutz der Anlage vor Frostschäden ist die Regelung mit einem Anlagenfrostschutz ausge- rüstet. Die Werkseinstellung ist + 1 oc AuBentemperatur. Die Einstellung ist für alle Heizkreise gültig. Sinkt die Außentemperatur unter die Frostschutz- grenze, läuft die Heizkreispumpe. FROST Anlagenfrostschutz ändern... -
Seite 9: Gebäudeart
Installationseingaben Gebäudeart Mit der eingestellten Gebäudeart Wird das thermi- sche Verhalten des Gebäudes berücksichtigt. Die Gebäudeart ist in drei Stufen unterteilt. 1 = Gebäude mit geringem Speichervermögen und Wärmeübergangswiderstand = Gebäude mit mittlerem Speichervermögen und Wärmeübergangswiderstand Gebåude mit sehr gutem Speichervermögen und Wärmeübergangswiderstand Die Werkseinstellung ist 2. -
Seite 10: Brennersystem
Installationseingaben Brennersystem einstellen Voraussetzung für die Auswahl des Brennersys- tems ist der Einbau Brennermoduls FM 242. Ohne Brennermodul FM 242 ist die Werkseinstel- lung „1 STUNG". Mit Einstecken Brennermoduls FM 242 Wird automatisch von I-stufig auf 2-stufig umgeschaltet. Als Brennersystem kann ein zweistufiger Oder modulierender... -
Seite 11: Minimale Modulationsleistung
Installationseingaben Minimale Modulationsleistung modulierenden Brenners Voraussetzung für die Einstellung der Modula- tionsleistung ist der Einbau des Brennermoduls FM 242 und die Einstellung auf Brennersystem „MODULIER". Die Werkseinstellung ist 30 0/0. Minimale Modulationsleistung ändern u Schlüsselcode eingeben. u Drehknopf drehen bis „KESSEL" angezeigt wird. -
Seite 12: Laufzeit Stellglied Brenner
Installationseingaben Laufzeit des Stellglieds für modu- lierenden Brenner Voraussetzung für die Einstellung der Laufzeit des Stellgliedes ist der Einbau des Brennermo- duls FM 242 und die Einstellung auf Brennersy- stem „MODULIER". Die Werkseinstellung ist 12 Sekunden. Laufzeit des Stellglieds ändern Schlüsselcode eingeben. -
Seite 13: Pumpenlogik
Installationseingaben Pumpenlogik Als Korrosionsschutz für den Kessel soll die Kes- selkreispumpe (solange der Brenner läuft) erst dann in Betrieb gehen, wenn eine bestimmte Kes- selwassertemperatur erreicht ist. Die Einschalttemperatur ist mit dem Parameter „PUMPLOGIK" einsteilbar. Die Werkseinstellung ist 40 oc. Bei einem Brennwertkessel ist die Einstellempfeh- lung 150C. -
Seite 14: Maximale Ausschalttemperatur
Installationseingaben Maximale Ausschalttemperatur Die maximale Ausschalttemperatur ist die höch- ste Kessel-Solltemperatur. Die Werkseinstellung ist 80 oc. Maximale Ausschalttemperatur ändern RI-IS u Schlüsselcode eingeben. Drehknopf drehen bis „KESSEL" angezeigt wird. Taste Anzeige drücken. Es erscheint „FROST AB". u Drehknopf drehen bis „MAX AUS" angezeigt wird. -
Seite 15: Abgastemperaturmessung
Installationseingaben Abgastemperaturmessung Die Abgastemperaturmessung ist nur möglich mit dem Modul KM 271 und einem Abgastemperatur- fühler. Die Abgastemperatur kann im Display abgefragt werden. Überschreitet die Abgastemperatur den einge- stellten Grenzwert, Wird über ein ECO-KOM- Modem (falls vorhanden) eine Servicemeldung ausgegeben. Der Heizkessel sollte dann gewartet werden. -
Seite 16: Heizsystem
Installationseingaben Heizsystem Das Regelgerät ist für 2 Heizkreise konzipiert. Zwei Heizkreise sind nur möglich mit dem Regel- gerät HS 2105M Oder wenn das Mischermodul FM 241 eingesteckt ist. Für jeden Heizkreis kann ein Heizsystem ausge- wählt werden: Heizkreis 1 = Heizkreis ohne Mischer: Rein... -
Seite 17: Auslegungstemperatur
Installationseingaben Auslegungstemperatur Der Temperaturwert ist die Auslegungstemperatur der Heizkörper, Konvektoren Oder Fußbodenhei- RUSLEGUI\IG zung. Der Bezugswert ist -10 oc AuBentemperatur. Die Werkseinstellung beträgt bei —10 oc Außen- temperatur + 75 oc Heizwassertemperatur. Daraus ergibt sich eine Werksheizkennlinie abgebildet. arura—an Außentemperatur Beispiel Auslegungstemperatur 60 oc bei -15 oc Außen-... - Seite 18 Installationseingaben Auslegungstemperatur Die Auslegungstemperatur ist einstellbar bis + 900C. Mit Verändern der Auslegungstemperatur verån- dern Sie die Neigung der Heizkennlinie. Die Werkseinstellung ist bei Heizkörper + 750C, bei Fußbodenheizung +45 oc. Auslegungstemperatur ändern Schlüsselcode eingeben. u Drehknopf drehen bis „HEIZKREIS 1"...
-
Seite 19: Warmwasservorrang
Installationseingaben Warmwasservorrang Für den zweiten Heizkreis können Warmwas- servorrang Oder Warmwasserbereitung parallel Heizbetrieb wählen. Wählen Sie parallel zum Heizbetrieb Warmwas- serbereitung, verlängert sich die Speicheraufla- dungszeit. Die Werkseinstellung ist „Warmwasservorrang AN". Warmwasservorrang ändern: u Schlüsselcode eingeben. u Drehknopf drehen bis „HEIZKREIS 2"... -
Seite 20: Maximale Heizkreistemperatur
Installationseingaben Maximale Heizkreistemperatur Die Maximale Heizkreistemperatur ist eine Soll- temperatur die im Heizkreis nicht überschritten werden soil. Die Werkseinstellung bei Heizkörpersystem 90 oc bei Fu Bbodensystem 50 oc Maximale Heizkreistemperatur ändern Schlüsselcode eingeben. Drehknopf drehen bis „HEIZKREIS 2" angezeigt wird. Taste Anzeige @ drücken. -
Seite 21: Fernbedienung Ja/Nein
Installationseingaben Fernbedienung ja/nein 1st die Regelung mit einer Fernbedienung ausgerüstet, muB die Fernbedienung aktiviert werden. Die Werkseinstellung ist „AUS". Fernbedienung aktivieren Schlüsselcode eingeben. Drehknopf drehen bis „HEIZKREIS 1" Oder „HEIZKREIS 2" angezeigt wird. Taste Anzeige (0 drücken. Es erscheint „HEIZKOERP" oder „FUSSBODEN". u Drehknopf drehen bis „FERNBED... -
Seite 22: Aufschalttemperatur
Installationseingaben Aufschalttemperaturbereich Der Aufschalttemperaturbereich kann nur bei aktivierter Fernbedienung eingegeben werden. Damit Wird der EinfluB der Raumtemperatur die Heizwassertemperatur (Heizkennlinie) begrenzt. Die Werkseinstellung ist 3 oc. Achtung: Wenn Sie AUS eingegeben haben, ist der Einfluß der Raumtemperatur auf die Heiz- RUFSCHRLT wassertemperatur (Heizkennlinie) -
Seite 23: Absenkungsart
Installationseingaben Absenkungsart Sie können zwischen 4 Arten der Absenkung auswåhlen: 1. Außenhalt (Werkseinstellung) 2. Raumhalt (nur mit Fernbedienung) 3. Reduziert 4. Abschalt Die Werkseinstellung ist „AUSSENHAL". Art der Absenkung wählen Außenhalt In Abhängigkeit der Außentempera- tur Wird Abschalt- Oder reduzierter Betrieb gefahren. -
Seite 24: Offset, Temperaturabgleichung
Installationseingaben Offset Weicht die im Display angezeigte Soll-Raum- temperatur von der mit einem Thermometer gemessenen 1st-Raumtemperatur ab, kann man mit »OFFSET« die Werte abgleichen. Der Abgleich bewirkt ein paralleles Verschieben Heizkennlinie. Die Werkseinstellung ist OOC. Z. B. Angezeigte Soil-Raumtemperatur 220C Gemessene 1st-Raumtemperatur 24 oc... -
Seite 25: Warmwasserbereitung
Installationseingaben Warmwasserbereitung AN /AUS 1st die Heizungsanlage mit einem Warmwasser- speicher ausgerüstet, muf3 die Warmwasser- bereitung aktiviert sein. Die Werkseinstellung ist „AN". Wird keine Warmwasserbereitung gewünscht, die Warmwasserbereitung auszuschalten. Wird nicht ausgeschaltet, erscheint die Fehler- meldung „WWASSER FEH", wenn kein Warmwas- sertemperaturfühler angeschlossen ist. -
Seite 26: Zirkulationspumpe
Installationseingaben Zirkulationspumpe Warmwasser Mit der Zirkulationspumpe Wird die ständige Ver- sorgung der Zapfstellen mit Warmwasser sicher- gestellt. Werkseinstellung: Die Zirkulationspumpe ist automatisch mit der Warmwasserbereitung aktiviert. Minuten Die Zirkulationspumpe läuft im Intervall- Oder Dauerbetrieb, wenn sich mindestens ein Heiz- kreis im Tagbetrieb (Heizbetrieb) befindet Oder... -
Seite 27: Heizkennlinie
Heizkennlinie Heizkennlinie Mit dem Heizkennlinientest kann Heiz- wassertemperatur für den aktuellen Betriebszu- stand in die Anzeige rufen, die bei den Außen- temperaturen +100C, ±OOC und —10 oc gefahren wird. HEIZLlfrllE Heizkennlinie anzeigen u Schlüsselcode eingeben. u Drehknopf drehen bis „HEIZLINIE 1"... -
Seite 28: Relaistest
Relaistest Relaistest Mit dem Relaistest können Sie die Schaltrelais Regelgeråt auf korrekte Funktion testen. Die Anzeigen Sind davon abhängig 0b alle Module im Regelgerät installiert Sind. Folgende Relais können aufgerufen werden: Beispiel: Brennerrelais Brenner 1. Stufe / 2. Stufe Modulation auf / zu RELRIS Kesselkreispumpe... -
Seite 29: Lcd-Test
LCD-Test LCD-Test Mit dem LCD-Test können Sie feststellen, 0b alle Zahlen und Symbole im Display vollständig ange- zeigt werden. LCD-Test durchführen LCCITEST u Schlüsselcode eingeben. Drehknopf drehen bis „LCDTEST" angezeigt wird. TasteAnzeige@ drücken und gedrückt halten. u Drehknopf drehen. 1m Display müssen alle Zahlen und Symbole EIEIEI voll angezeigt... -
Seite 30: Reset
Reset Reset Mit „RESET" werden alle Einstellwerte auf die Werkseinstellungen zurückgesetzt. Reset durchführen RESET Schlüsselcode eingeben. Drehknopf drehen bis „RESET" angezeigt wird. 8888 TasteAnzeige@ drücken und gedrückt halten RESET bis alle Zahlen im Display verschwunden Sind. Taste Anzeige (O loslassen. RESET Die vorgegebenen Werkseinstellungen... -
Seite 31: Versionsnummer
Versionsnummer Versionsnummer Die Versionsnummer ist eine Schlüsselnummer und stellt den Fertigungsstand des Regelgerätes dar. Bei Reklamationen Oder Erweiterungen Regelgeråtes ist die Versionsnummer unbedingt anzugeben. VERSION Versionsnummer anzeigen u Schlüsselcode eingeben. u Drehknopf drehen bis „VERSION" angezeigt wird. Zurück zur Standardanzeige Taste [Qi]drücken. -
Seite 32: Allgemeines
Fühlerkennlinien Allgemeines Vor jeder Messung ist die Anlage stromlos Die vergleichende Temperaturmessung (Raum-, schalten. Vorlauf-, AuBen- und Abgastemperatur) ist stets in Fühlernähe vorzunehmen. Die Widerstandsmessung Wird an den Kabelen- den vorgenommen. Die Kennlinien bilden Mittelwerte sind Toleranzen behaftet. Außentemperaturfühler + 10 Außentemperatur (oc) Kesselwasser-,... -
Seite 33: Fühlerkennlinie
Fühlerkennlinien Raumtemperaturfühler Raumtemperatur (oc) Abgastemperaturfühler 1000 Abgastemperatur (oc) -
Seite 34: Einstellprotokoll
Einstellprotokoll Betriebswerte Serviceebene Eingabebereich Werkseinstellung Einstellung Landessprache deutsch Auslegungstemperatur Heizkörper 30 oc bis 90 oc 75 oc Auslegungstemperatur FuBboden 300C bis 600C 45 OC Anlagenfrostschutz -200C bis +100C Fernbedienung / AN Aufschalttemperatur AUS/I-IOOC Absenkungsart Außenhalt AuBenhalt Raumhalt Reduziert Abschalt Maximale Ausschalttemperatur 700C bis 900C... - Seite 35 Stichwonverzeichnis Auslegungstemperatur 17, 18 Parameter Programmübersicht Anlagenfrostschutz Prüfung Sicherheitstemperatur- Aufschalttemperatur begrenzer Absenkungsart Außenhalt Pumpenlogik Raumhalt Reduziert Abschalt Abgastemperatur Ausschalttemperatur Relaistest Reset Brennersysteme Sicherheitstemperaturbegrenzer Schlüsselcode Serviceebene Einstellprotokoll Versionsnummer Fernbedienung Frostschutz Fühlerkennlinien 32, 33 Warmwasserbereitung Warmwasservorrang Gebåudeart Zurück zur Standardanzeige Zirkulationspumpe Heizkreistemperatur maximal Heizkennlinie 17, 18...
-
