OP-TECHNIK
MODUS 2 Transbukkal-Set
MODUS
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Medartis MODUS 2

Inhaltszusammenfassung für Medartis MODUS 2

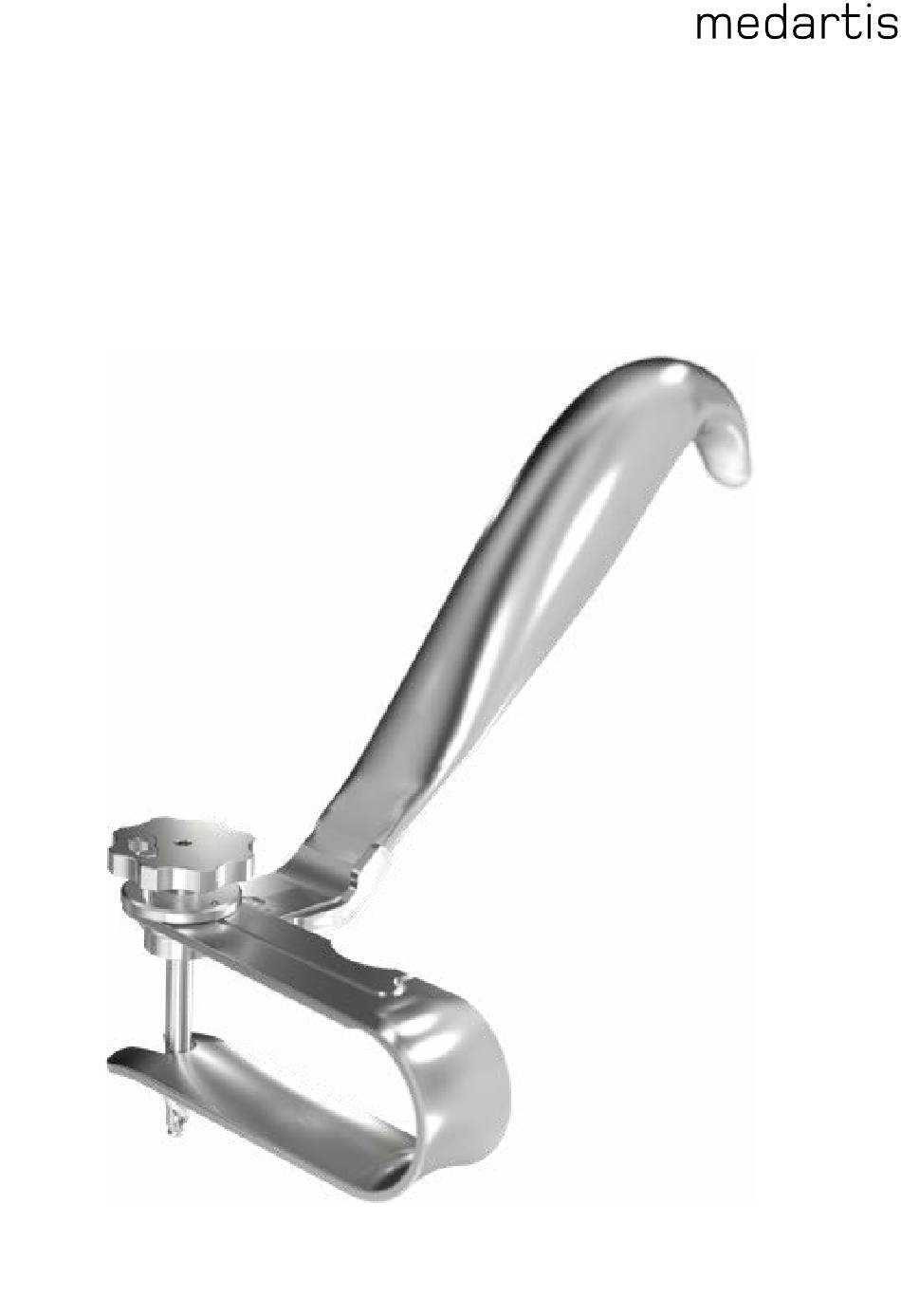

  • Seite 1 OP-TECHNIK MODUS 2 Transbukkal-Set MODUS...

  • Seite 2: Inhaltsverzeichnis

    Produktmaterialien Kompatibilität Farbkodierung  4 Anwendung der Instrumente Bohren Auswahl der Bohrerführung  5 Anwendung Anwendung des Transbukkal-Sets  5 Handstück vorbereiten  9 Inzision Intraoralen Wangenhalter einbringen Extraoralen Wangenhalter einbringen Bohren Instrumente und Container Für weitere Informationen zur Produktlinie MODUS siehe www.medartis.com medartis.com...

  • Seite 3: Einleitung

    Rostfreier Stahl, Aluminium, Aluminiumlegierung, cpTi (ASTM F67), Nitinol, PA, PEEK, POM, PP, PPSU, PTFE, Silikon Container Rostfreier Stahl, Aluminiumlegierung, PEEK, PP, PPSU, Silikon Kompatibilität MODUS 2 TBS wurde für die Verwendung mit folgenden Systemen entwickelt: - MODUS 2 Mandible - MODUS 2 Orthognathics Farbkodierung...

  • Seite 4: Anwendung Der Instrumente

    4  l  MODUS 2 Transbukkal-Set Anwendung der Instrumente Bohren Für die MODUS 2 Schraubendurchmesser 2.0, 2.3 und 2.5 sind farbkodierte Spiralbohrer zur Verwendung mit dem Transbukkal-Set erhältlich. Alle Bohrer sind mit einem Ringsystem farblich kodiert. Schraubendurchmesser Farbkode blau braun violett Bohrer für Schrauben A 2.0 (BohrerA 1.5)

  • Seite 5: Anwendung

    MODUS 2 Transbukkal Set  l  5 Anwendung Anwendung des Transbukkal-Sets Handstück vorbereiten M-2606 Handgriff für transbukkale Bohr- und Schraubhilfe M-2620 Gewebeschutzhülse A 4.5 mm M-2626 Trokar für Gewebeschutzhülse medartis.com...
  • Seite 6 6  l  MODUS 2 Transbukkal-Set 1. Den Hebelverschluss am Handgriff (M-2606) öffnen. 2. Die Gewebeschutzhülse (M-2620) mit dem Handgriff verbinden. Hinweis Durch die Wahl des Befestigungspunkts kann die Einsatzlän- ge der Gewebeschutzhülse (M-2620) variiert werden (38 mm/33 mm). Die Spitze der Gewebeschutzhülse liegt gegenüber dem Pin.
  • Seite 7 MODUS 2 Transbukkal Set  l  7 Für eine Einsatzlänge von 33 mm wird die Gewebeschutzhül- se von oben in den Handgriff eingeführt. medartis.com...
  • Seite 8 8  l  MODUS 2 Transbukkal-Set 3. Den Hebelverschluss am Handgriff schliessen. Die Gewebeschutzhülse wird somit fixiert. 4. Den Trokar (M-2626) von oben durch die Gewebeschutz- hülse einführen. medartis.com...

  • Seite 9: Inzision

    MODUS 2 Transbukkal Set  l  9 5. Den Trokar so lange nach rechts drehen, bis der Bajonett- verschluss beim Pin der Gewebeschutzhülse einrastet. Inzision 1. Stichinzision auf Höhe des Implantatbereichs. medartis.com...
  • Seite 10 10  l  MODUS 2 Transbukkal-Set 2. Die Haut bei der Inzisionsstelle straffen und mit dem eingesetzten Trokar (M-2606) durchstechen. 3. Den Trokar durch eine Linksdrehung entfernen. medartis.com...

  • Seite 11: Intraoralen Wangenhalter Einbringen

    MODUS 2 Transbukkal Set  l  11 Intraoralen Wangenhalter einbringen M-2615 Intraoraler Wangenhalter M2-2001 Schraubendrehergriff, Typ 2 M2-2005 Schraubendreherklinge, HD6 1. Den Schraubendreher (Schraubendrehergriff (M2-2001) mit Schraubendreherklinge HD6 (M2-2005) in die Verschluss- schraube des Wangenhalters (M-2615) stecken. medartis.com...
  • Seite 12 12  l  MODUS 2 Transbukkal-Set 2. Den Wangenhalter (M-2615) von innen über die Gewebe- schutzhülse schieben. medartis.com...

  • Seite 13: Extraoralen Wangenhalter Einbringen

    MODUS 2 Transbukkal Set  l  13 3. Den Wangenhalter durch Anziehen der Verschlussschrau- be sichern. Hinweis Zum Entfernen des intraoralen Wangenhalters (M-2615) werden die Schritte 1–3 in umgekehrter Reihenfolge ausge- führt. Extraoralen Wangenhalter einbringen M-2614 Extraoraler Wangenhalter 1. Einbringen des extraoralen Wangenhalters (M-2614).
  • Seite 14 14  l  MODUS 2 Transbukkal-Set Hinweis Um den extraoralen Wangenhalter (M-2614) zu entfernen, zuerst den Hebelmechanismus drücken (1) und danach den Wangenhalter herausziehen (2). medartis.com...

  • Seite 15: Bohren

    MODUS 2 Transbukkal Set  l  15 Bohren 1. Einbringen der Bohrerführung (M-2630/M-2632). Die Bohrerführung so lange nach rechts drehen, bis der Bajonettverschluss beim Pin der Gewebeschutzhülse einrastet. 2. Spiralbohrer einbringen. Während des Bohrens kann mit der Gewebeschutzhülse Druck auf das Implantat ausgeübt werden, um ein Wegrut- schen zu verhindern.
  • Seite 16 16  l  MODUS 2 Transbukkal-Set 3. Die Bohrerführung (M-2630/M-2632) durch eine Linksdre- hung entfernen. Hinweis Während und nach dem Entfernen der Bohrerführung kann mit der Gewebeschutzhülse weiterhin Druck auf das Implan- tat ausgeübt werden, um ein Wegrutschen zu verhindern. 4. Schraube einbringen.

  • Seite 17: Instrumente Und Container

    MODUS 2 Transbukkal Set  l  17 Instrumente und Container Handgriff für transbukkale Bohr- und Schraubhilfe Art. Nr. Länge Stk. / Pkg. M-2606 147 mm Wangenhalter M-2614 M-2615 Art. Nr. Beschreibung Länge Stk. / Pkg. M-2614 extraoral 166 mm M-2615 intraoral  83 mm M-5299/1 Klemmschraube M3/HD6 für M-2615/M-2616 (Ersatzteil)  13 mm...
  • Seite 18 18  l  MODUS 2 Transbukkal-Set Schraubendreherklinge Art. Nr. Interface Beschreibung Länge Stk. / Pkg. M2-2005 selbsthaltend 95 mm Gewebeschutzhülse Art. Nr. Beschreibung Länge Stk. / Pkg. M-2620 für M-2606 48 mm Trokar Art. Nr. Beschreibung Länge Stk. / Pkg. M-2626 für M-2620 60 mm Bohrerführungen M-2630 M-2632 Art. Nr.
  • Seite 19 MODUS 2 Transbukkal Set  l  19 Spiralbohrer A 1.5 mm (Kernloch 2.0 Schrauben) M2-3459 M2-3469 Art. Nr. Stopp Länge Schaftende Stk. / Pkg. STERILE M2-3459 M2-3459S 25 mm  99 mm Dental M2-3469 M2-3469S 25 mm 112 mm Stryker J-Latch Spiralbohrer A 1.9 mm (Kernloch 2.3 Schrauben)
  • Seite 20 20  l  MODUS 2 Transbukkal-Set Schalen, Einsätze M2-6003.001 mit M2-6003.002* / M2-6003.004*, (exkl. Instrumente) Art. Nr. Beschreibung Abmessungen (B × L) Stk. / Pkg. M2-6003.001 Instrumentenschale, TBS 240 × 240 mm M2-6003.002* Instrumenteneinsatz, TBS, Stryker 240 × 240 mm M2-6003.004* Instrumenteneinsatz, TBS, Dental 240 × 240 mm M-6727 Deckel für Implantat- und Instrumentenschale 240 ×...
  • Seite 21 Produkts bei der Behandlung des jeweiligen Patienten zu entscheiden. Medartis erteilt keinen ärztlichen Rat. Die Produkte sind möglicherweise aus Registrierungsgründen und/oder wegen medizinischer Verfahren nicht in allen Ländern verfügbar. Für weitere Informationen wenden Sie sich bitte an Ihre Medartis Vertretung (www.medartis.com). Diese Informationen enthalten Produkte mit der CE- und/oder UKCA-Kennzeichnung. Alle gezeigten Abbildungen dienen nur der Veranschaulichung und stellen möglicherweise keine exakte Darstellung des Produkts dar.
