1.1

Stromversorgung

Für denFernschreibdecoder benötigen SieeinNetzgerät m it 12- 14Volt Gleichspannung (stabilisiert) m it
mindestens I A Strom. Auf der Rückseite befindet sich die Kleinspannungsbuchse(2.1 mm), der INNERE
PIN ist der PLUSPOL Verbindcn Sic nun das beigclcgte Kabel mit ThremNet7teil und der
Kleinspanmæbuchse.Beachten S ie,dassROT PLUS(+) und BLAU MINUS (-) ist.
Der Strombedarf des Decoders ist aufgrund der Verwendung moderner CMOS-Technik mit rund 06 A
gcring.Für denDecoderWirdein elektronisch s tabilisiertes N etzgerät b enötigt.DieAngabenverschiedener
Netzgerätehersteller bewegensich oft an der Leistungsgrenzß.Bei Vollast kann sich dann das Netgerät
erhcblich erhitzen; ein leicht überdimensioniertes Netzteil ist deshalb zu empfehlen (ca. 2 A - 3 A
Stromabgabe). Der Fernschreibdecoder besitzt intern eine Sicherung; im Falle einer Verpolung brennt
diese durch.
1.2 Empfänger
Der eingebaute Demodulator benötigt von ThremEmpfånger eine Niederfrequenzspannung von ca.0.1
Volt bis maximal 5 Vss. Bei viclcn Kurzwellenempfängern ist ein Line-Ausgang Oder ein Tonbandausgang
mit einem festen Pegel vorhanden. Benutzen Sie dieses von der Lautstärke unabhängigeSignal. Der hohe
Regelumfang d esDecoders ermöglichtdenAnschluss andiemeisten Empfänger. V erwenden Siedas
beigelegte, abgeschirmte Kabel mit den Cinch-Steckern; fur den Anschluss an eine Klinkenbuchse kann ein
Übergangsstecker benutzt w erden.
1.3 VIDEO Scnnittstelle
Verwenden Sie das beigelegte CINCH-CINCH Kabel und verbinden Sie den Videoausgang mit dem
75-Ohm Eingang des Videomonitors.

Einstellung der Videoparameter:

Wählen Sie Modul A an. Mit der Taste Fl Wird die Installation der Videoparameter aufgerufen.
Mit der Taste Fl Wird der Video-Mode eingestellt:
Video 40 Zeichen x 18Zeilen Oder 80 Zeichen x 24 Zeilen (Der Mode Wird nicht sofort initialisiert).
Mit der Taste 172 Wird der Cursor-Mode eingestellt:
Cursor nicht sichtbar , Cursor Ohneblinken, Cursor blinkt langsam,Cursor blinkt schnell
Mit der Taste F3 Wird die Video-Synch Frequenz eingestellt:
Synch50 Hz Oder60 Hz (Vorsicht: falsch cingcstclltcr Mode liihrt zur Unleserlichkeit der Bildinformation,
Umschalten derSynch-Frequenz: Gerätausschalten, Geräteinschalten, Fl drücken,P3drücken)

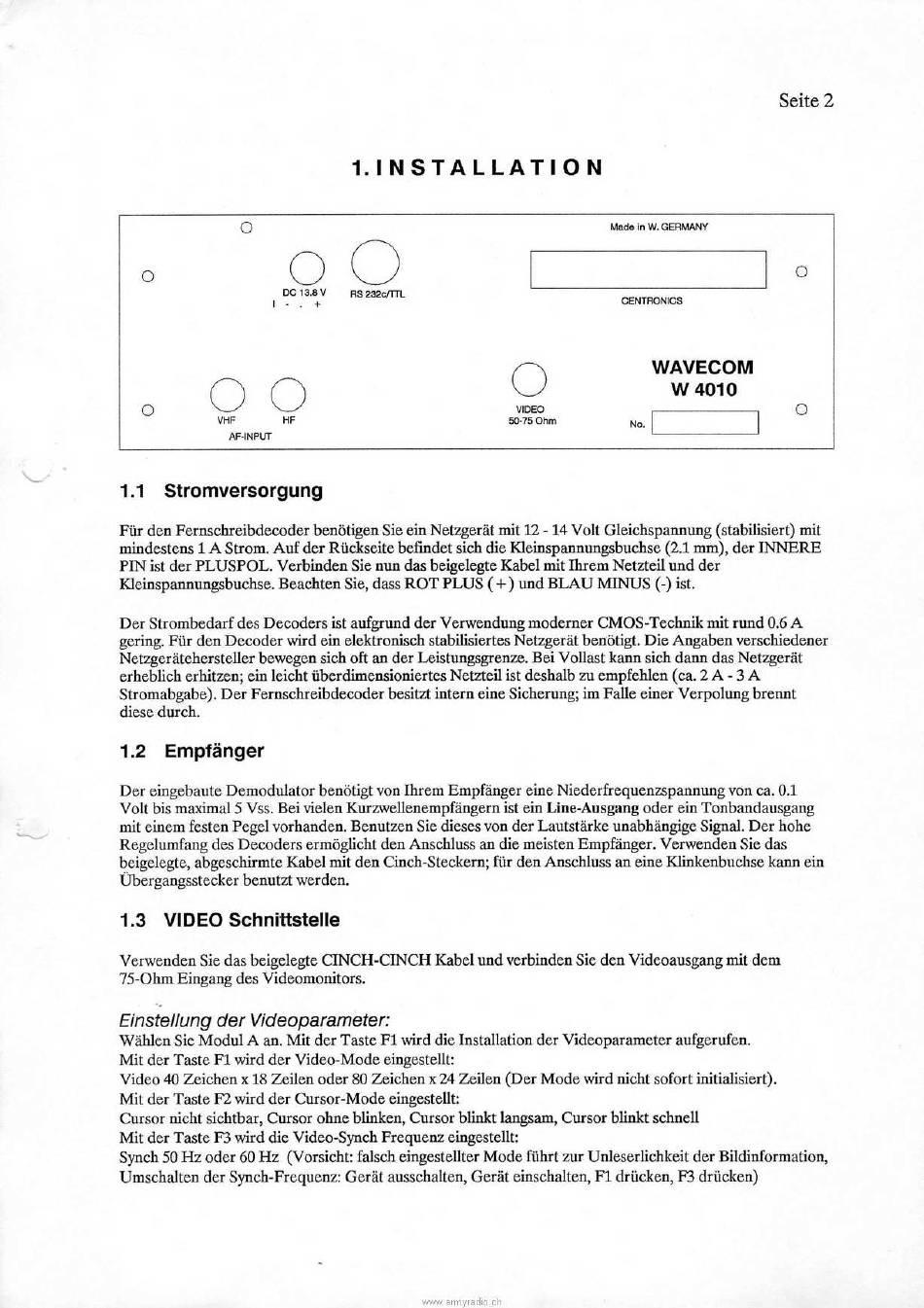

1. INSTALLATION
13.8 V
232c.rrTL
WAVECOM
O
w
Seite2
4010
