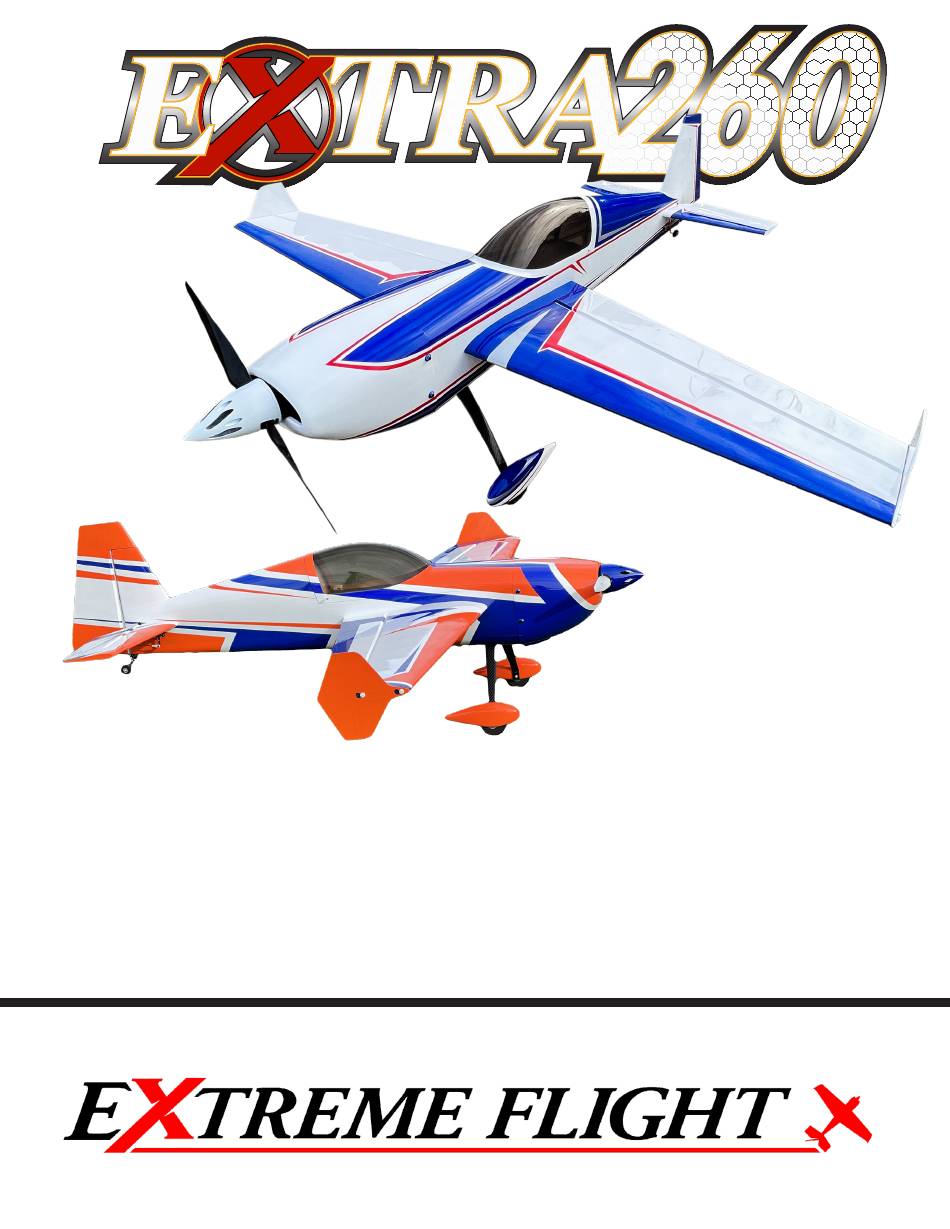

- Seite 1 67” / 1.7M 8lbs / 3.6 Kg T-motor AM670 6s 4000-5000mah ARF-MONTAGEANLEITUNG...
- Seite 2 Haftung für die Verwendung dieses Produkts zu übernehmen, geben Sie es bitte unverzüglich an der Verkaufsstelle zurück. Extreme Flight RC garantiert, dass dieses Kit für einen Zeitraum von 30 Tagen ab Kaufdatum frei von Material- und Verarbeitungsfehlern ist. Allen Gewährleistungsansprüchen muss der datierte Originalkaufbeleg beigefügt werden.
- Seite 3 Einbau der Ruderhörner: Alle Ruderhörner Ihres Flugzeugs werden auf die gleiche Weise eingebaut. Suchen Sie das richtige Ruderhorn für jede Fläche. Bereiten Sie die Ruderhörner vor, indem Sie den Klebefläche (den Teil, der in die Steuerfläche eingesetzt wird) mit Sandpapier oder einer Nagelfeile leicht anrauen.
- Seite 4 Einbau des Hauptfahrwerks: Befestigen Sie das Carbon-Fahrwerk wie abgebildet mit Schrauben am Rumpf und verwenden Sie blaues Loctite (oder ein anderes mittelstarkes Schraubensicherungsmittel) für diese Schrauben. Beachten Sie, dass das Fahrwerk eine „Vorderseite“ hat und nach dem Einbau leicht nach vorne geneigt ist. Suchen Sie die Verkleidungen, probieren Sie sie aus und befestigen Sie sie dann dauerhaft am Fahrwerk (nicht am Rumpf) mit einer großzügigen Menge „Goop“...
- Seite 5 Einbau des Höhenleitwerks und der Höhenruder: Testen Sie die Passform des Höhenleitwerks ohne Klebstoff. Vergewissern Sie sich, dass er wie abgebildet vollständig in den Rumpf passt. Achten Sie darauf, dass er richtig herum sitzt. Wenn der Stabilisator perfekt passt, kleben Sie ihn wie abgebildet mit dünnem CA-Kleber fest. Entfernen Sie verschütteten CA-Kleber mit Aceton.
- Seite 6 Das Ruder wird mit einem Draht befestigt. Bringen Sie das Ruder in Position und befestigen Sie den Draht wie abgebildet von unten.
- Seite 7 Installieren Sie das Spornrad wie abgebildet mit Sechskant-Holzschrauben. Befestigen Sie die Kreuzschlitz-Holzschraube wie abgebildet am Ruder, um die Spornrad-Pinne zu halten. Stellen Sie sicher, dass sich das Spornrad leicht mit dem Ruder bewegen lässt. Die Spornrad-Baugruppe hält den Ruderscharnierdraht an seinem Platz.
- Seite 8 Befestigen Sie Servokabelverlängerungen an Ihren Servos und sichern Sie diese mit Klebeband oder einer Kabelklemme, damit sie sich während des Fluges nicht lösen können. Installieren Sie die Servos in den abgebildeten Positionen und Ausrichtungen. Zentrieren Sie Ihre Servos mit Ihrer Fernsteuerung oder einem Servotester und montieren Sie dann Ihre Arme.
- Seite 9 Der 67” Extra 260 ist für die einfache Installation des T-Motor AM670-Antriebssystems konfiguriert. Andere Systeme lassen sich auf ähnliche Weise installieren. Befestigen Sie die Motor-X-Halterung wie abgebildet an der Brandschutzwand und verwenden Sie Loctite. Befestigen Sie den Motor wie abgebildet an der X-Halterung. Befestigen Sie den ESC wie abgebildet mit Kabelbindern an der Befestigungsplatte an der Unterseite des Motorkastens.
- Seite 10 Befestigen Sie die Motorhaube mit Schrauben am Rumpf und verwenden Sie Loctite. Hier haben wir optionale dekorative Aluminiumunterlegscheiben von Extreme Flight hinzugefügt. Stellen Sie die Propellerhalterung ein und ziehen Sie sie fest. Achten Sie darauf, dass zwischen der Spinner-Rückplatte und der Motorhaube ein kleiner Abstand (ca.
- Seite 11 Klebeband und einem Kabelbinder zur Befestigung unserer Empfänger. Installieren Sie Ihren LiPo-Akku und zwei starke Klettbänder wie abgebildet. Wir bevorzugen es, den Extra 260 auszugleichen, indem wir ihn wie abgebildet am Former unmittelbar hinter dem Flügelrohr abstützen, sodass er waagerecht hängt. Verschieben...
- Seite 12 Wir bevorzugen die Verwendung eines Mobiltelefons mit einer Winkelmesser-App als Steuerungsmessgerät, aber jedes genaue Messgerät ist geeignet. Stellen Sie Ihre Steuerungsausschläge wie unten empfohlen ein. Wir empfehlen für Ihren Erstflug eine hohe Expo-Einstellung. Wenn Sie einen bevorzugten Expo-Wert haben, den Sie normalerweise bei 3D-Flugzeugen verwenden, können Sie diesen verwenden.
- Seite 13 Thema anzusehen, beispielsweise unser Extreme Flight 60”-Bauvideo auf YouTube, das einen ausführlichen Abschnitt zur Pflege von Bespannungen und viele weitere Tipps enthält. Wenn Sie Ihr Extra 260 reparieren müssen, sind Ersatzteile bei Ihrem Extreme Flight-Händler erhältlich, und farblich passende Bespannungen sind entweder im Oracover- oder im Ultracote-System erhältlich.
