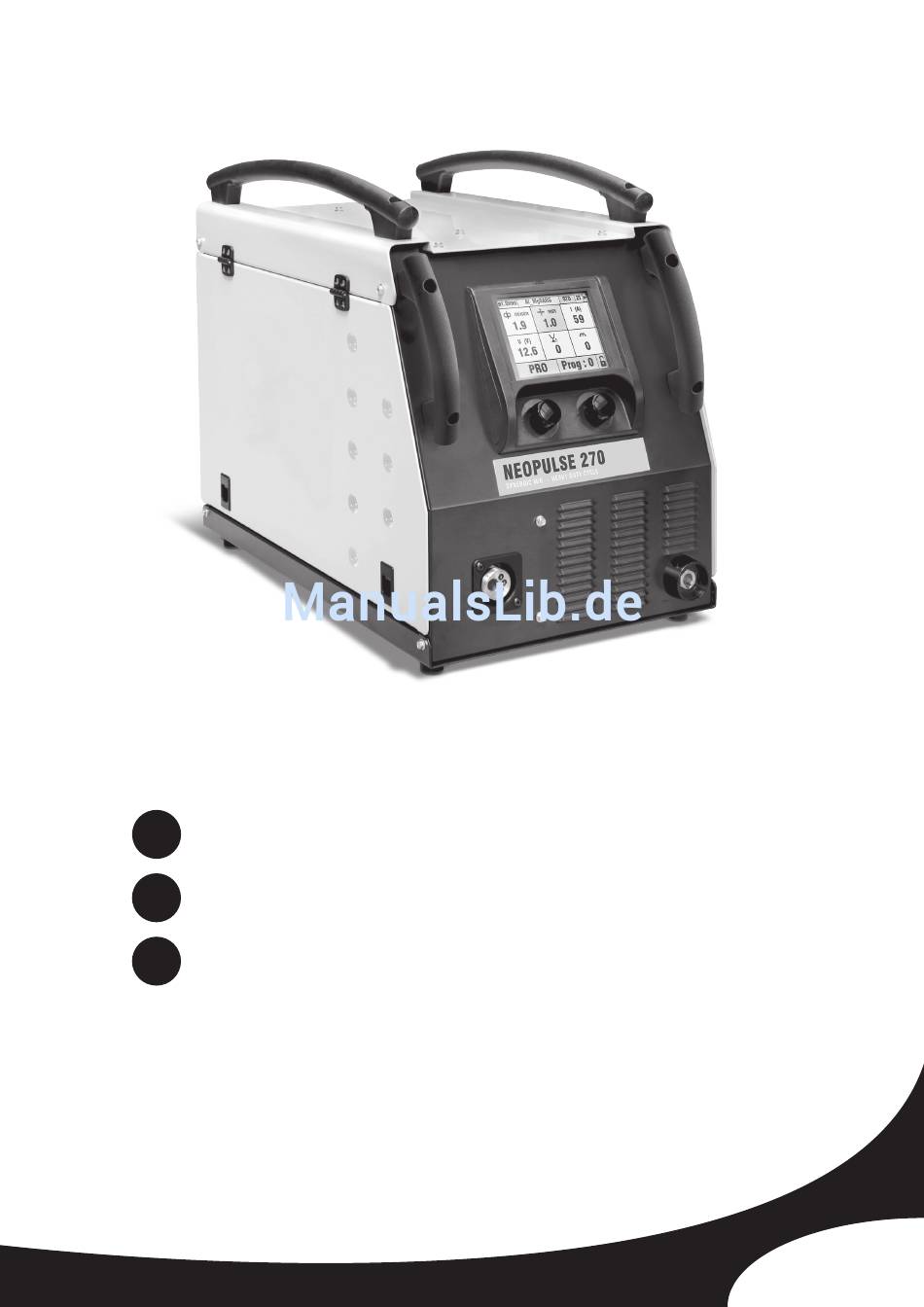

  • Seite 1 NEOPULSE 270 3-13 / 38-44 14-24 / 38-44 25-37 / 38-44 73502_V7.1_01/11/2015...
  • Seite 2 NEOPULSE 270 FIG-1 FIG-2 - Acier / Steel / Stahl / Acero - Alu NO USE Tube capillaire Gaine acier / Staal / Aço - Inox - Stainless steel Gaine téflon FIG-3...

  • Seite 25: Sicherheitsanweisungen

    NEOPULSE 270 SICHERHEITSANWEISUNGEN Vielen Dank, dass Sie sich für ein Gerät der Marke JBDC entschieden haben. Um ein bestmögliches Schweißergebnis zu erzielen, lesen Sie vor dem Gebrauch des Gerätes die folgenden Sicherheitshinweise aufmerksam durch. Die in dieser Betriebsanleitung nachfolgend aufgeführten Informationen dienen der Veranschaulichung und Bewusstseins- teigerung potentieller Risiken beim Durchführen von Schweißarbeiten.

  • Seite 26: Brand- Und Explosionsgefahr

    NEOPULSE 270 Lassen Sie den Brenner vor jeder Instandhaltung/ Reinigung bzw. nach jedem Gebrauch unbedingt ausreichend abküh- len (min. 10min). Achten Sie vor Instandhaltung/ Reinigung eines wassergekühlten Brenners darauf, dass Kühlaggregat nach Schweißende ca. 10min weiterlaufen zu lassen, damit die Kühlflüssigkeit entsprechend abkühlt und Verbrennungen vermieden werden.

  • Seite 27: Elektro-/ Magnetfeld Und Störungen

    NEOPULSE 270 ELEKTRO-/ MAGNETFELD UND STÖRUNGEN Durch Stromfluss ensteht an den Kabeln ein Magnetfeld. Der Norm IEC 60974-10 entsprechend, wird dieses Gerät als Klasse A Gerät eingestuft und ist somit für den industriellen und/oder professionellen Gebrauch geeignet. Es ist nicht für den Einsatz in Wohngebieten bestimmt, in denen die lokale Stromversorgung über das öffentliche Niederspannungsnetz geregelt wird.
  • Seite 28 27,5V 23,5V 22,5V BESCHREIBUNG Die NEOPULSE 270 ist ein synergisch geregeltes, luftgekühltes Schutzgasschweißgerät, konzipiert um MIG oder MAG Schweißarbeiten an Stahl-, Edelstahl- und Aluminiumblechen durchzuführen. Dank der Funktion «synergische Drahtvorschubgeschwindigkeit» erfolgt die Handhabung dieses Gerätes schnell und einfach. NETZANSCHLUSS Für den Einsatz des Gerätes bei Maximaleinstellungen, ist der aufgenommene Strom (I1eff) auf dem Gerät angegeben.

  • Seite 29: Synergisches Schweissen Mit Cusi & Cual Draht (Mig-Löten)

    NEOPULSE 270 - Einstellung des Andrucks der Vorschubrollen: Stellen Sie einen möglichst niedrigen Andruck ein, um den Draht nicht zu verformen. - Kapillarrohr: Bitte nutzen Sie KEIN Stahl-Kapillarrohr, wenn Sie Aluminium verschweißen! (Abb. 2-B) - Brenner: Verwenden Sie einen speziellen Brenner für Aluminium. Dieser Brenner verfügt über eine Kunststofffüh- rungsseele, die die Reibung während der Drahtförderung reduziert.

  • Seite 30: Einstellung Des Gerätes

    NEOPULSE 270 INBETRIEBNAHME - A: Die Navigation im oberen Menü erfolgt über die linke Taste. Die Auswahl/Bestätigung des Menüpunkts erfolgt ebenfalls über diese. - B: Die Navigation im Untermenü erfolgt über die rechte Taste. Die Auswahl/Bestätigung des Menüpunkts erfolgt ebenfalls über diese.
  • Seite 31 NEOPULSE 270 « SYNERGIC » MODUS In diesem Modus können Sie, je nach persönlichem Erfahrungsstand, zwei Einstellungen vornehmen: EASY (vereinfachter synergischer Modus) und PRO (vollständig synergisch). PRO Modus Im oberer Displayteil werden Drahtdurchmesser, Material/Gas-Kombina- tion, Schweißmodus (Standard, Puls, Manuell), und Brennertasterfunk- tion (2T, 4T) ausgewählt.

  • Seite 32: Easy Modus

    NEOPULSE 270 PLS und PIP Modi Mit dem Symbol gelangen Sie in das Schweißprozess-Menü, wo die Paramter eingestellt werden können (Gas- vorströmzeit, Hot-Start, Upslope, Downslope, Drahtrückbrand). (s. Abschnitt « Menüsetup », letzte Seite) Puls (PLS) Puls in Puls (PIP) oder Duo Puls...
  • Seite 33 NEOPULSE 270 Um ein Schweißprogramm adäquat zu speichern, geben Sie bitte einen Programmspeicherung Namen und eine Nummer ein. (7 Buchstaben) Die SD-Speicherkarte mit der orftwareversion V1003 ermöglicht dem Anwender das ynergische Schweissen. Das jeweilige Material und die Stärke entnehmen Sie bitte der folgenden Tabelle: Liste der Synergieeinstellung (V1012) Ø0.6...

  • Seite 34: Funktionablauf Der Brennertastermodi

    NEOPULSE 270 FUNKTIONABLAUF DER BRENNERTASTERMODI Standard 2Takt Modus Dstart Gas post-Flow T burn-back Betätigung des Brennertasters aktiviert die Gasvorströmung. Sobald der Draht das Werkstück berührt, zündet ein Impuls den Lichtbogen und der Schweißvorgang beginnt. Löst man den Brennertaster, wird der Drahtvorschub gestoppt und eine kurzzeitige Anhebung der Stromstärke „durchtrennt“...
  • Seite 35 NEOPULSE 270 2T-Puls Modus T hotstart T upslope T downslope I blackout Dstart Gas post-Flow T burn-back Betätigung des Brennertasters aktiviert die Gasvorströmung. Sobald der Draht das Werkstück berührt, zündet Soft-start ein Impuls den Lichtbogen. Das Gerät startet den Hot Sart, die Stromstärke steigt an und der Schweißvorgang beginnt.

  • Seite 36: Fehler, Ursachen, Lösungen

    NEOPULSE 270 SD-Speicherkarte Die SD-Speicherkarte ermöglicht Ihnen die Speicherung der Wer- kseinstellungen. Verwenden Sie unbedingt diese Speicherkarte, wenn Sie das Gerät auf seine ursprünglichen Einstellungen zurücksetzen wollen. Nach dem Zurücksetzen der Einstellungen und um das Zurück- setzen bei jedem Start zu vermeiden, drücken Sie auf die SD- Karte um die Karte zu deaktivieren.
  • Seite 37 NEOPULSE 270 Korrigieren Sie die Gaseinstellung. Gasfluß zu niedrig. Reinigen Sie das zu verschweißende Material. Gasflasche leer. Austauschen. Schlechte Gasqualität. Austauschen. Zugluft. Schweißzone abschirmen. Schmutzige Gasdüse. Reinigen oder austauschen. Die Schweißnaht ist porös. Gegen geeigneten Schweißdraht Schlechte Drahtqualität. austauschen. Schweißmaterial von schlechter Schweißgut reinigen.
  • Seite 38 NEOPULSE 270 CONDITIONS DE GARANTIE FRANCE La garantie couvre tous défauts ou vices de fabrication pendant 2 ans, à compter de la date d’achat (pièces et main d’oeuvre). La garantie ne couvre pas : • Toutes autres avaries dues au transport.
  • Seite 40 NEOPULSE 270 DÉSIGNATION N° Ref / Art.-Nr. Self 1 / Out put inductor 1 / Ausgangsdrossel 1 96070 Self 2 / Out put inductor 2 / Ausgangsdrossel 2 63644 Transformateur/ Transformer/ Transformator 64643 Ventilateur / fan / ventilator 51021 Circuit secondaire / Secondary board / Sekundärplatine 97117C Circuit primaire / Primary board / Primärplatine...
  • Seite 41 NEOPULSE 270 ICONES / SYMBOLS / ZEICHENERKLÄRUNG Ampères - Amps - Ampere - Amperios - Ампер Volt - Volt - Volt - Voltios - Вольт Hertz - Hertz - Hertz - Hertz - Герц Soudage MIG/MAG (MIG: Metal Inert Gas / MAG: Metal Active Gas) - MIG/MAG Welding (MIG: Metal Inert Gas / MAG: Metal Active Gas) - MIG/MAG Schweißen (MIG: Metal Inert Gas/ MAG: Metal Active Gas) - Soldadura MIG/MAG (MIG: Metal Inert...
  • Seite 42 NEOPULSE 270 ACCESSOIRES / ACCESSORIES / ZUBEHÖR Neopulse 270 ø 200 ø 300 0.6 - 1.2 041905 (ø0.6-M6) 040922 air 041950 (ø0.8-M6) 086166 (ø0.6) 086111 (ø0.6) (250A-4m-M6) 041967 (ø1.0-M6) Acier/Steel/ 086227 (ø0.6) 086128 (ø0.8) 041974 (ø1.2-M6) Stahl 086234 (ø1.0) 086135 (ø1.0) 041738 (0.6/0.8)
