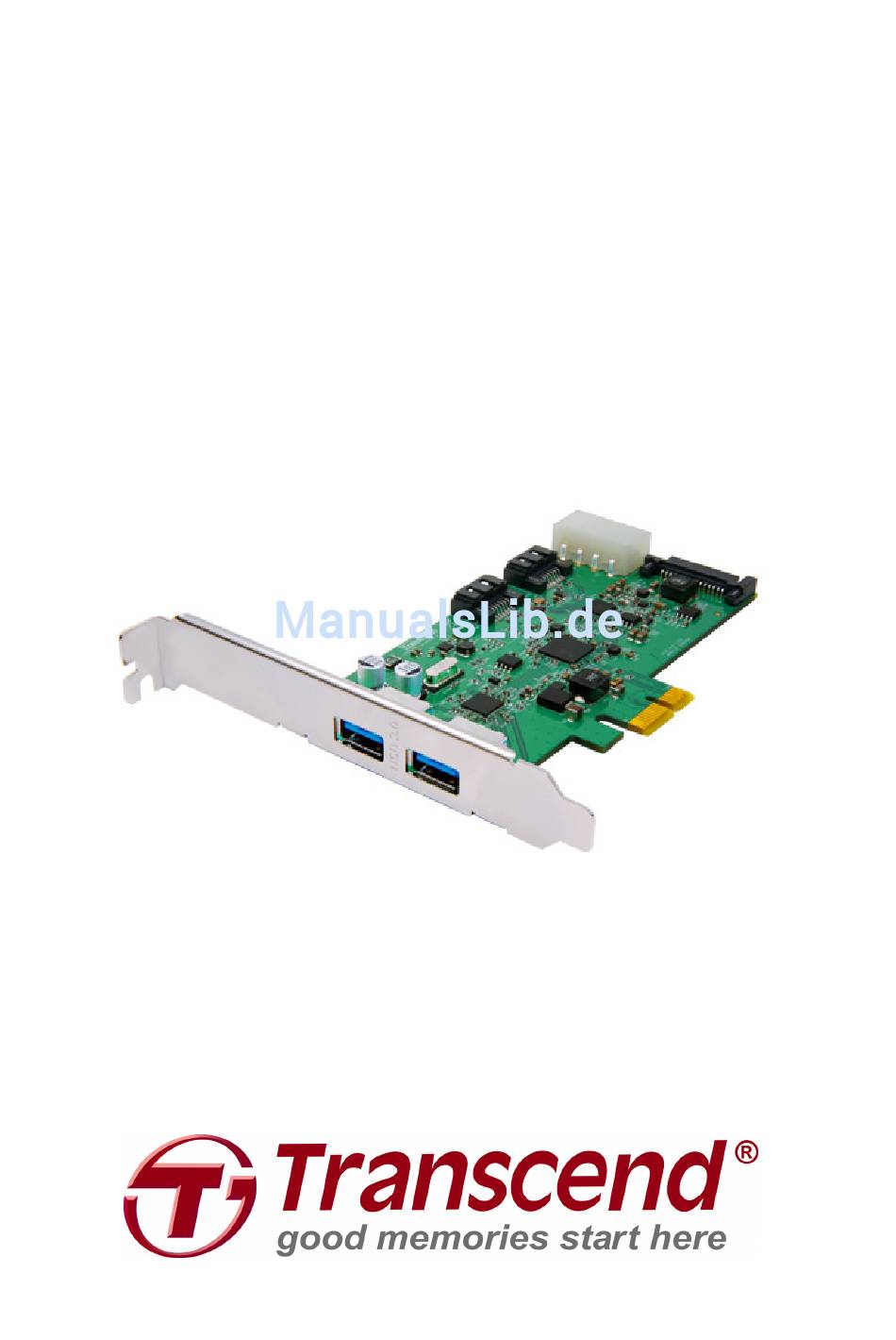

- Seite 1 Benutzerhandbuch USB 3.0 / SATA-III Combo Erweiterungskarte PDC3 (Version 1.1)
-
Seite 2: Inhaltsverzeichnis
Table of Contents Einleitung︱..................1 Lieferumfang︱ ..................1 Eigenschaften︱ ..................2 Systemanforderungen︱ ..............2 Sicherheitshinweise︱ ................3 Handhabung........................3 Datenübertragung......................3 Stromversorgung......................3 Produktübersicht︱ ................4 Hardwareinstallation︱................5 Treiberinstallation︱ ................8 Anschließen von USB-Geräten ............12 Problemlösung︱ ................13 Spezifikationen︱................15 Bestellinformation︱ .................15 Recycling & Umweltschutz︱ ............16 Bedingte zweijährige Garantie︱............17... -
Seite 3: Einleitung
Einleitung︱ Vielen Dank für den Kauf von Transcends USB 3.0 / SATA-III Combo Erweiterungskarte. Mit dieser Karte erhalten Sie zusätzliche neue USB 3.0 und SATA III Ports für jeden Desktop-Computer mit einem PCI Express-Steckplatz. Die PCI Express 2.0 x1-Schnittstelle ist kompatibel zu fast allen aktuellen Mainboards und garantiert eine uneingeschränkte, wechselseitige Kommunikation zwischen PC und USB-Geräten oder SATA Festplatten, die Sie an die Karte anschließen können. -
Seite 4: Eigenschaften
Kurzanleitung Eigenschaften︱ Zusätzliche USB 3.0-Ports & SATA-III für Desktop Computer mit einem PCI Express® Steckplatz Bandbreite bis zu 5Gbit pro Sekunde (im USB 3.0-Modus) & 6Gbit pro Sekunde (SATA-III) Ultra-schnelle PCI Express® Schnittstelle verhindert Geschwindigkeitsengpässe Kann komfortabel in jeden PCIe-Steckplatz eingebaut werden, vom Typ x1 bis x16 SATA Ports unterstützen AHCI-Modus mit NCQ (Native Command Queuing) Unterstützt PCI Bus Stromverwaltungsschnittstelle Rev. -
Seite 5: Sicherheitshinweise
Erweiterungskarte sicher an Ihrem Computergehäuse mit einer Schraube oder einer anderen Einbaumethode befestigt wurde. Datenübertragung Transcend übernimmt KEINE Verantwortung für den Verlust von Daten oder Schäden während des Betriebes. Wir empfehlen Ihnen, regelmäßig Ihre wichtigen Daten auf anderen Speichermedien zu sichern. ... -
Seite 6: Produktübersicht
Produktübersicht︱ Bild 1: USB 3.0 / SATA-III Combo Erweiterungskarte Zwei USB 3.0-Ports PCI Express x1-Anschluss 15-pin SATA Stromanschluss 4-Pin Stromanschluss Zwei SATA III Ports Slotblech... -
Seite 7: Hardwareinstallation
Hardwareinstallation︱ 1. Schalten Sie Ihren Computer aus und entfernen Sie den Netzstecker. 2. Öffnen Computergehäuse stellen fest, sich Express-Steckplätze befinden (Ziehen Sie das Handbuch Ihres PCs zu Rate, wenn Sie sich nicht sicher sind). 3. Wählen Sie einen PCI Express-Steckplatz, in den Sie die USB 3.0-Karte einbauen möchten (kurze und lange Steckplätze funktionieren beide) und entfernen Sie das Slotblech neben dem Steckplatz. - Seite 8 WARNING Achten Sie darauf, dass Sie das 4-pin Stromkabel richtig herum einstecken, da es sonst zu einem Kurzschluss und/oder zu Schäden an Ihrem Computer kommen kann. – ODER – 5. Wenn Sie ein SSD oder eine Festplatte mit einer SATA Schnittstelle (6Gb/s) haben, verbinden Sie diese über das mitgelieferte SATA-Kabel mit der Combo Erweiterungskarte.
- Seite 9 7. Befestigen SATA-III Combo Erweiterungskarte Computergehäuse mit den Schrauben des Gehäuses. Low-Profile Slotblech (OPTIONAL) Computergehäuse mit niedriger Bauhöhe benötigen ein Low-Profile Slotblech. Um die Erweiterungskarte einzubauen, entfernen Sie hierzu, wie in der Abbildung dargestellt, die beiden Schrauben, befestigen Sie anschließend das Low-Profile Slotblech und bringen Sie die Schrauben wieder an.
-
Seite 10: Treiberinstallation
Treiberinstallation︱ 1. Rufen Sie www.transcend-info.com/downloads auf.. Verwenden Sie das Aufklappmenü, um Ihr Produkt zu suchen oder um die Modellbezeichnung in dem Suchfeld einzugeben. - Seite 11 2. Laden Sie den “PDC3 USB 3.0 Treiber” und den “PDC3 SATA-III Treiber” herunter, führen Sie dann einen Doppelklick auf “Setup.exe” aus, um die Treiber auf Ihrem Computer zu installieren. 3. Der Installationsassistent öffnet sich. Klicken Sie auf “Next”. SATA-III Treiber USB 3.0 Treiber...
- Seite 12 5. Klicken Sie auf “Next” um fortzufahren. SATA-III Treiber SATA-III Treiber 6. Klicken Sie auf “Install.” USB 3.0Treiber 7. Sobald der Treiber installiert wurde, klicken Sie auf “Finish”, um den Assistenten zu beenden. SATA-III Treiber USB 3.0 Treiber...
- Seite 13 8. Führen Sie einen Neustart aus.
-
Seite 14: Anschließen Von Usb-Geräten
Anschließen von USB-Geräten Wenn Sie die USB 3.0 / SATA-III Combo Erweiterungskarte in Ihren Computer eingebaut haben, stecken Sie ein USB 1.1, 2.0, oder 3.0-Gerät in einen der beiden USB 3.0 Ports der Erweiterungskarte. Wenn der Treiber korrekt installiert wurde, sollte ihr Computer das USB-Gerät automatisch erkennen. -
Seite 15: Problemlösung
Informationen, bevor Sie die Karte zur Reparatur einschicken. Wenn das Problem immer noch auftritt, nachdem Sie die Lösungsvorschläge befolgt haben, wenden Sie sich bitte an Ihren Händler, Ihr Service Center oder Ihre Transcend Niederlassung vor Ort. Wir bieten auch Fragen und Antworten und Support auf unserer Website. - Seite 16 PCI Express-Steckplatz Ihres Computers eingebaut wurde. Entfernen Sie die Karte und bauen Sie sie erneut ein. 2. Stellen Sie sicher, dass das Bootlaufwerk des Computers (HDD) korrekt verbunden ist. 3. Hat die USB 3.0 / SATA-III Combo Erweiterungskarte einen Konflikt mit anderen PCI Express-Karten? Falls dies der Falls ein sollte, entfernen Sie bitte vorsichtig die anderen PCIe-Karten, um zu ermitteln, welche Karte diesen Konflikt verursacht.
-
Seite 17: Spezifikationen
USB 3.0 bis zu 5Gb/s, SATA-III bis zu 6Gb/s Betriebstemperatur 0℃ (32℉) bis 0℃ (158℉) Zertifikate CE, FCC, BSMI Garantie 2 Jahre Bestellinformation︱ Gerätebeschreibung Transcend P/N USB 3.0 / SATA-III Combo Card TS-PDC3 USB 3.0 Expansion Card TS-PDU3 USB 3.0 Express Card TS-PNU3... -
Seite 18: Recycling & Umweltschutz
Recycling & Umweltschutz︱ Recyceln des Produkts (WEEE): Ihr Produkt wurde aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recycelt und wiederverwendet werden können. Wenn Sie das durchgestrichene Mülltonnensymbol auf einem Produkt sehen, unterliegt das Produkt der European Directive 2002/96/EC: Entsorgen Sie niemals Ihr Produkt mit anderem Hausmüll. -
Seite 19: Bedingte Zweijährige Garantie
Transcend Information, Inc. www.transcend-info.com * Bei dem Transcend Logo handelt es sich um ein eingetragenes Warenzeichen der Transcend Information, Inc. * Sämtliche aufgeführten Markennamen, Produktbezeichnungen und eingetragene Warenzeichen innerhalb dieses Dokumentes sind das Eigentum ihrer jeweiligen Inhaber und als solche zu beachten.
