- Seite 1 Benutzerhandbuch USB 3.0 Erweiterungskarte TS-PDU3 (Version 1.6)
-
Seite 2: Inhaltsverzeichnis
Inhalt Einleitung︱..................1 Lieferumfang︱ ..................1 Eigenschaften︱ ..................2 Systemanforderungen︱ ..............2 Sicherheitshinweise︱ ................3 Handhabung........................3 Datenübertragung......................3 Stromversorgung......................3 Produktübersicht︱ ................4 Hardwareinstallation︱................5 Treiberinstallation︱ ................7 Problemlösung︱ ................11 Spezifikationen︱................12 Bestellinformation︱ .................12 Garantiebedingungen︱ ..............13... -
Seite 3: Einleitung
Einleitung︱ Vielen Dank für den Kauf von Transcends USB 3.0 Erweiterungskarte. Mit dieser Karte erhalten Sie zusätzliche neue USB 3.0-Ports für jeden Desktop-Computer mit einem PCI Express-Steckplatz. Die PCI Express 2.0 x1-Schnittstelle ist kompatibel zu fast allen aktuellen Mainboards und garantiert eine uneingeschränkte, wechselseitige Kommunikation zwischen PC und USB-Geräten, die Sie an die Karte anschließen. -
Seite 4: Eigenschaften
Eigenschaften︱ Zusätzliche USB 3.0-Ports für den Desktop Computer mit einem PCI Express® Steckplatz Bandbreite bis zu 5Gbit pro Sekunde (im USB 3.0-Modus) Ultra-schnelle PCI Express® Schnittstelle verhindert Geschwindigkeitsengpässe Kann komfortabel in jeden PCIe-Steckplatz eingebaut werden, vom Typ x1 Abwärtskompatibel zu USB 2.0 und USB 1.1-Geräten Unterstützt PCI Bus Stromverwaltungsschnittstelle Rev. -
Seite 5: Sicherheitshinweise
Ihrem Computergehäuse mit einer Schraube oder einer anderen Einbaumethode befestigt wurde. Datenübertragung Transcend übernimmt KEINE Verantwortung für den Verlust von Daten oder Schäden während des Betriebes. Wir empfehlen Ihnen, regelmäßig Ihre wichtigen Daten auf anderen Speichermedien zu sichern. ... -
Seite 6: Produktübersicht

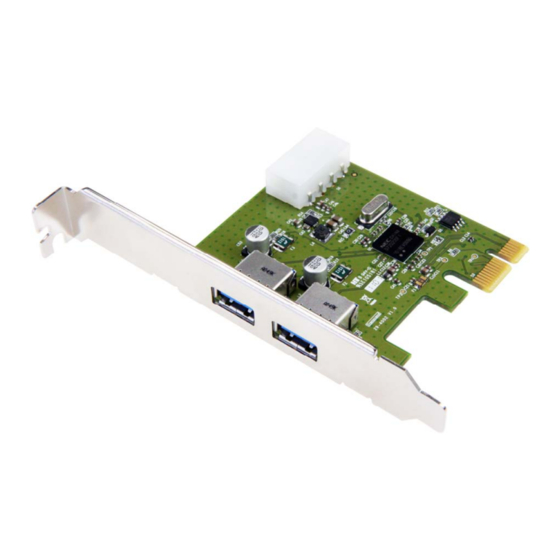

Das 4-Pin/15-Pin Stromkabel MUSS mit Ihrer PC Stromversorgung verbunden sein, um Ihre USB 3.0-Geräte mit ausreichend Strom zu versorgen. Produktübersicht︱ Bild 1: USB 3.0 Erweiterungskarte Zwei USB 3.0-Ports PCI Express x1-Anschluss 4-Pin/15-Pin Stromanschluss Slotblech... -
Seite 7: Hardwareinstallation
Hardwareinstallation︱ 1. Schalten Sie Ihren Computer aus und entfernen Sie den Netzstecker. 2. Öffnen Computergehäuse stellen fest, sich Express-Steckplätze befinden (Ziehen Sie das Handbuch Ihres PCs zu Rate, wenn Sie sich nicht sicher sind). 3. Wählen Sie einen PCI Express-Steckplatz, in den Sie die USB 3.0-Karte einbauen möchten (kurze und lange Steckplätze funktionieren beide) und entfernen Sie das Slotblech neben dem Steckplatz. - Seite 8 Stecken Sie die USB 3.0 Erweiterungskarte in den PCIe-Steckplatz und drücken Sie sie herunter, bis sie fest im Steckplatz sitzt. Befestigen Sie die USB 3.0 Erweiterungskarte an dem Computergehäuse mit den Schrauben des Gehäuses. Schließen Sie das Computergehäuse wieder und verbinden Sie den 220V- Netzstecker und die anderen benötigten Kabel.
-
Seite 9: Treiberinstallation
Treiberinstallation︱ 1. Rufen Sie www.transcend-info.com/downloads auf. Verwenden Sie das Aufklappmenü. - Seite 10 Laden Sie den Gerätetreiber herunter, entpacken Sie ihn und führen Sie einen Doppelklick auf die EXE-Datei aus, um ihn auf Ihrem Computer zu installieren. 3. Der Installationsassistent öffnet sich. Klicken Sie auf “Next”.
- Seite 11 4. Wählen Sie “I accept the terms of the license agreement” und klicken Sie dann auf “Next”. 5. Wählen Sie einen Zielordner für die Treiberdateien und klicken Sie erneut auf “Next”. (In den meisten Fällen können Sie die Voreinstellungen übernehmen) 6.
- Seite 12 7. Sobald der Treiber installiert wurde, klicken Sie auf “Finish”, um den Assistenten zu beenden. 8. Führen Sie einen Neustart aus.
-
Seite 13: Problemlösung
Informationen, bevor Sie die Karte zur Reparatur einschicken. Wenn das Problem immer noch auftritt, nachdem Sie die Lösungsvorschläge befolgt haben, wenden Sie sich bitte an Ihren Händler, Ihr Service Center oder Ihre Transcend Niederlassung vor Ort. Wir bieten auch Fragen und Antworten und Support auf unserer Website. -
Seite 14: Spezifikationen
Bis zu 5Gbit pro Sekunde Bandbreite 0℃ (32℉) ~ 70℃ (158℉) Betriebstemperatur Zertifikate CE, FCC, BSMI Garantie 2 Jahre Bestellinformation︱ Gerätebeschreibung Transcend P/N USB 3.0 Erweiterungskarte TS-PDU3 USB 3.0 Express Card TS-PNU3 USB 3.0 / SATA III Combo Card TS-PDC3... -
Seite 15: Garantiebedingungen
Transcend Information, Inc. www.transcend-info.com * Bei dem Transcend Logo handelt es sich um ein eingetragenes Warenzeichen der Transcend Information, Inc. * Sämtliche aufgeführten Markennamen, Produktbezeichnungen und eingetragenen Warenzeichen innerhalb dieses Dokumentes sind das Eigentum ihrer jeweiligen Inhaber und als solche zu beachten.
