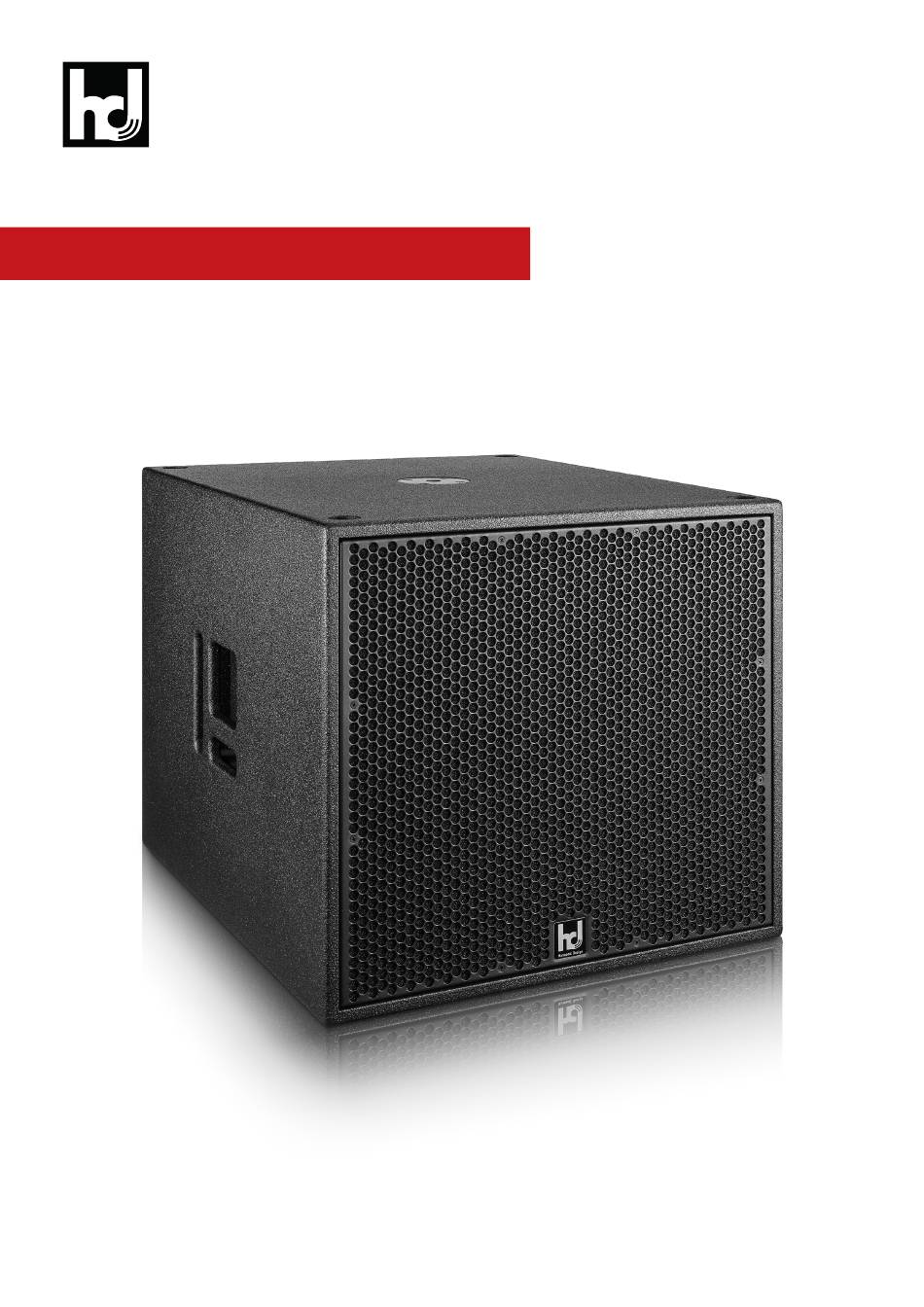

- Seite 1 Sub21 ® Passiver Subwoofer Harmonic Design Bedienungsanleitung DE Manual_Sub21_1V0_DE...
-
Seite 2: Allgemeine Informationen
Allgemeine Informationen Lesen Sie vor der Inbetriebnahme des Gerätes die Bedienungsanleitung aufmerksam durch und bewahren Sie diese zusammen mit dem hd Sub21 Lautsprecher sicher auf. Die jeweils aktuellste Version dieses Doku- ments steht auf der Harmonic Design Internetseite ® zum Download zur Verfügung: www.harmonic-design.com/downloads... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einleitung ..............................4 1.1. Begriffserklärungen ............................5 1.2. Sicherheitshinweise zum Gebrauch ......................... 5 2. hd Sub21 Subwoofer ............................ 6 2.1. Produktbeschreibung ............................6 2.1.1. Bauteile ..............................7 2.1.2. Abmessungen ............................8 2.1.3. Spezifikationen ............................9 2.1.4. Abstrahlverhalten und Frequenzgang ....................9 2.2. -
Seite 4: Einleitung
Einleitung Vielen Dank, dass Sie sich für ein Qualitätsprodukt aus dem Hause Harmonic Design entschieden haben! ® „MADE IN GERMANY“ ist mehr als nur ein Label mit weltweiter Bedeutung. Jedes Bauteil, das den Markennamen Harmonic Design trägt, wird komplett ® im eigenen Haus entwickelt und von unseren hoch- qualifizierten Techniker:innen von Hand montiert. -
Seite 5: Begriffserklärungen
Einleitung Begriffserklärungen ACHTUNG Halten Sie sich niemals in der direkten Umge- Beachten Sie die in dieser Bedienungsanleitung auf- bung von Lautsprechern auf, die mit hohem geführten Sicherheitshinweise, welche wie folgt ge- Pegel betrieben werden. Professionelle Lautspre- kennzeichnet sind: chersysteme sind Lage gesundheits- HINWEIS: Die Nichtbeachtung dieses Sicherheits-... -
Seite 6: Hd Sub21 Subwoofer
Sub21 Subwoofer Produktbeschreibung Der hd Sub21 ist ein passiver Hochleistungs- Subwoofer bestückt mit einem 21“-Neodym-Tiefton- chassis in Bassreflexabstimmung für mittleren bis großen Beschallungsaufgaben. Das speziell entwickelte Laut- sprecher-Chassis, welches dank seiner innovativen Konstruktion einen extrem hohen Schalldruck und Belastbarkeit erzielt, setzt damit neue Maßstäbe im Verhältnis Größe zu Leistungsfähigkeit in mobilen oder... -
Seite 7: Bauteile
Sub21 Subwoofer Bauteile Stapelfußmulde M20 Gewindeeinsatz Frontgitter mit innen- liegenden Akustikschaum Logo 100 mm Rollen hd Silent- Wheels (optional) Multiplex Gehäuse Tragegriffe Anschlussfeld rückseitig 1. Abbildung – Übersicht hd Sub21 Harmonic Design Audiotechnik GmbH Manual_Sub21_1V0_DE |... -
Seite 8: Abmessungen
Sub21 Subwoofer Abmessungen optional: wheels 2. Abbildung – Abmessungen des hd Sub21 in mm | Manual_Sub21_1V0_DE Harmonic Design Audiotechnik GmbH... -
Seite 9: Spezifikationen
18 mm Multiplex Birkenholz | Schallwand 36 mm Multiplex Birkenholz | Poly- urea-Kunststoffbeschichtung schwarz | Stahlgitter beschichtet | Akustikschaum |Transportgriffe |vorbereitet für 100 mm hd SilentWheels | M20 Gewindeeinsatz Optionen Transportschutzhülle | Rollbrett | hd SlientWheels Set | Installationsversion |... -
Seite 10: Aufbau
Sub21 Subwoofer Aufbau Der hd Sub21 ist für den stehenden bzw. den fest instal- lierten (hd Sub21i) Betrieb konstruiert. ACHTUNG LF 21“ Achten Sie darauf, dass alle Systemaufbauten auf 8 Ω festem, ebenem Untergrund stehen und dass der Untergrund mit dem Gesamtgewicht belastbar ist! HINWEIS Sorgen Sie für eine sichere Befestigung der Laut-... -
Seite 11: Halterungen Und Montage
Sub21 Subwoofer Halterungen und Montage Gewindeeinsatz M20 für Distanzstange 1. Setzten Sie die Distanzstange auf die M20 Gewinde- einsatz auf der Oberseite des hd Sub21 auf. 2. Drehen Sie die Distanzstange in die M20 Gewinde- einsatz bis sie fest sitzt. ACHTUNG Achten Sie darauf, dass der M20 Gewindeeinsatz ausschließlich zentrisch belastet wird! -
Seite 12: Zubehör
Sub21 Subwoofer Zubehör Option gegen Umwelteinflüsse Viele Harmonic Design Lautsprecher können werks- ® seitig bei Bestellung zusätzlich gegen Umwelteinflüs- se geschützt werden. Hierbei werden alle Teile gegen Korrosion geschützt. ACHTUNG Die Option wetterfest ermöglicht einen Betrieb der Lautsprecher unter wechselnden klimatischen 11. -
Seite 13: Sonstiges
Sonstiges Transport und Lagerung Alle Produkte der Harmonic Design sind Werkzeuge ® für den täglichen Einsatz und entsprechend robust ge- fertigt. Sie sollten jedoch einige Gesichtspunkte be- achten: HINWEIS Wie bei allen Arten von elektronischem Gerät muss unbedingt das Entstehen von Kondenswasser ver- mieden werden, d.h. -
Seite 14: Herstellererklärung
Bestehen Fragen zur Entsorgung, setzen Sie sich bitte mit Harmonic Design in Verbindung. ® EG-Konformitätserklärung (CE-Zeichen) Diese Erklärung gilt für hd Sub21 des Herstellers Harmonic Design ® Eingeschlossen sind alle Produktvarianten, sofern sie der originalen technischen Ausführung entsprechen und keine nachträglichen baulichen oder elektrome- chanischen Modifikationen erfahren haben. - Seite 15 Notizen Harmonic Design Audiotechnik GmbH Manual_Sub21_1V0_DE |...
