Inhaltszusammenfassung für HD Sub15

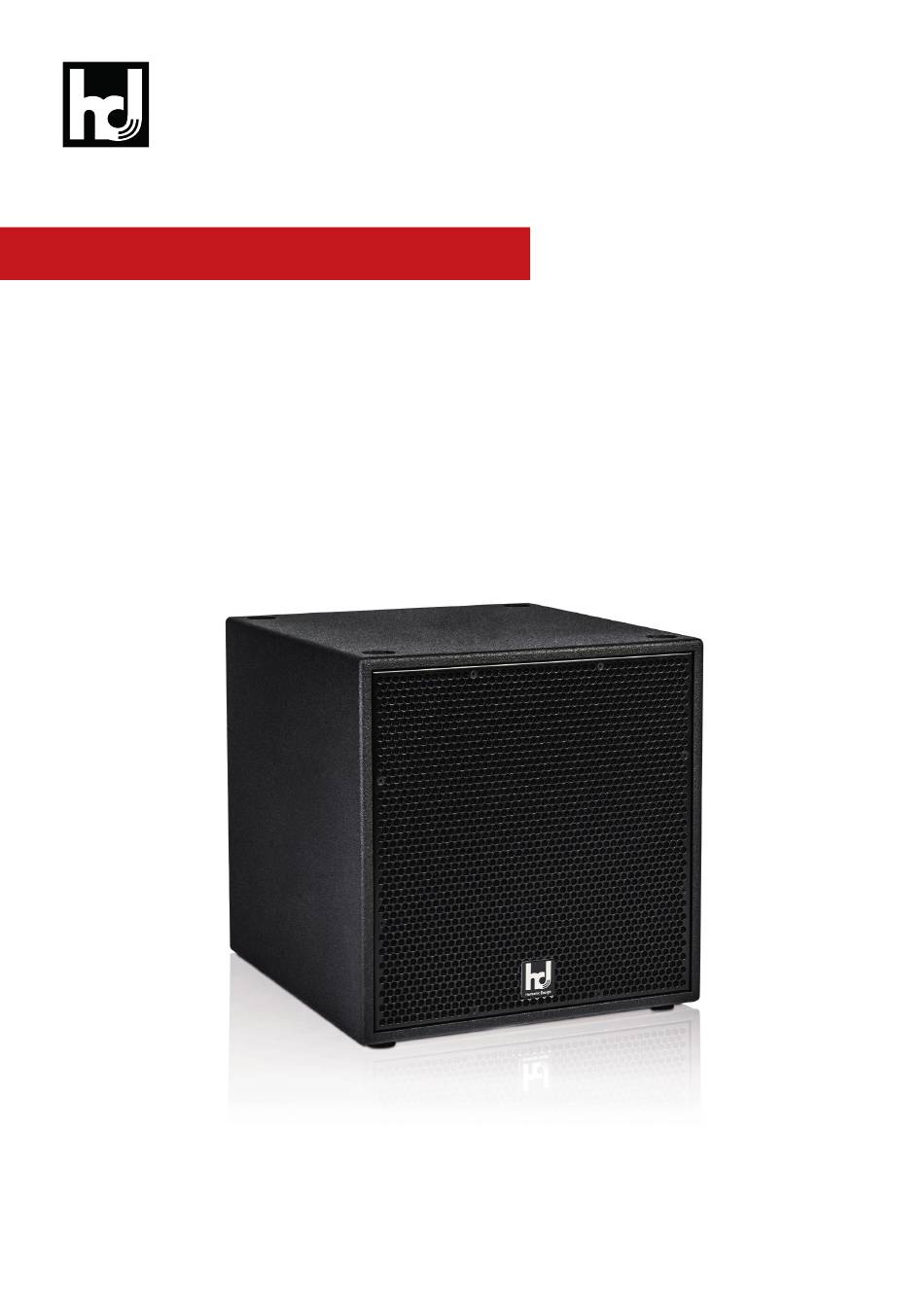

- Seite 1 Sub15 / Sub15i ® Passiver Subwoofer Harmonic Design Bedienungsanleitung DE Manual_Sub15-Sub15i_1V0_DE...
-
Seite 2: Allgemeine Informationen
Allgemeine Informationen Lesen Sie vor der Inbetriebnahme des Gerätes die Bedienungsanleitung aufmerksam durch und bewahren Sie diese zusammen mit dem hd Sub15 / Sub15i Lautsprecher sicher auf. Die jeweils aktuellste Version dieses Dokuments steht auf der Harmonic Design Internetseite zum Download ®... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einleitung ..............................4 1.1. Begriffserklärungen ............................5 1.2. Sicherheitshinweise zum Gebrauch ......................... 5 2. hd Sub15 / Sub15i Subwoofer ........................6 2.1. Produktbeschreibung ............................6 2.1.1. Bauteile ..............................7 2.1.2. Abmessungen hd Sub15 ........................8 2.1.3. Abmessungen hd Sub15i ........................9 2.1.4. -
Seite 4: Einleitung
Einleitung Vielen Dank, dass Sie sich für ein Qualitätsprodukt aus dem Hause Harmonic Design entschieden haben! ® „MADE IN GERMANY“ ist mehr als nur ein Label mit weltweiter Bedeutung. Jedes Bauteil, das den Markennamen Harmonic Design trägt, wird komplett ® im eigenen Haus entwickelt und von unseren hoch- qualifizierten Techniker:innen von Hand montiert. -
Seite 5: Begriffserklärungen
Einleitung Begriffserklärungen ACHTUNG Halten Sie sich niemals in der direkten Umge- Beachten Sie die in dieser Bedienungsanleitung auf- bung von Lautsprechern auf, die mit hohem geführten Sicherheitshinweise, welche wie folgt ge- Pegel betrieben werden. Professionelle Lautspre- kennzeichnet sind: chersysteme sind Lage gesundheits- HINWEIS: Die Nichtbeachtung dieses Sicherheits-... -
Seite 6: Hd Sub15 / Sub15I Subwoofer
Sub15 / Sub15i Subwoofer Produktbeschreibung Der hd Sub15 / Sub15i ist ein passiver Hochleis- tungs-Subwoofer bestückt mit einem 15“-Tiefton- chassis in Bassreflexabstimmung. Das speziell entwi- ckelte 15“-Langhub-Chassis mit 4“-Schwingspule und optimierter Belüftung erreicht gleichzeitig eine hohe Belastbarkeit und exzellente Dynamik, sowie präzise... -
Seite 7: Bauteile
3 Frontgitter mit innen- liegenden Akustikschaum 4 Logo 5 Multiplex Gehäuse 6 Tragegriffe 7 Anschlussfeld rückseitig 1. Abbildung – Übersicht hd Sub15 1 Multiplex Gehäuse 2 Frontgitter mit innen- liegendem Akustikschaum 3 Logo 4 Anschlussfeld rückseitig 2. Abbildung – Übersicht hd Sub15i... -
Seite 8: Abmessungen Hd Sub15
Sub15 Subwoofer Abmessungen 3. Abbildung – Abmessungen hd Sub15 in mm | Manual_Sub15-Sub15i_1V0_DE Harmonic Design Audiotechnik GmbH... -
Seite 9: Abmessungen Hd Sub15I
Sub15i Subwoofer Abmessungen 4. Abbildung – Abmessungen hd Sub15i in mm Harmonic Design Audiotechnik GmbH Manual_Sub15-Sub15i_1V0_DE |... -
Seite 10: Spezifikationen
139 dB Gehäuseausführung robustes Multiplexgehäuse mit Polyurethan-Beschichtung schwarz | versenktes Anschlussfeld mit 2x NL4 | M20 Gewinde (nur hd Sub15) | 2x Tragegriff (nur hd Sub15) | Stahlgitter mit Akustikschaum innenliegend Optionen Transportschutzhülle (Art. 30100) | RAL-Farbe (Art. 1073) | Wetterfest (Art. -
Seite 11: Aufbau
Sub15 / Sub15i Subwoofer Aufbau Der hd Sub15 / Sub15i ist für den stehenden und fest eingebauten (hd Sub15i) Betrieb konstruiert. ACHTUNG LF 15“ Achten Sie darauf, dass alle Systemaufbauten auf 8 Ω festem, ebenem Untergrund stehen und dass der... -
Seite 12: Halterungen Und Montage
Sub15 Subwoofer Halterungen und Montage Gewindeeinsatz M20 für Distanzstange 1. Setzten Sie die Distanzstange auf die M20 Gewinde- einsatz auf der Oberseite des hd Sub15 auf. 2. Drehen Sie die Distanzstange in die M20 Gewinde- einsatz bis sie fest sitzt. ACHTUNG Achten Sie darauf, dass der M20 Gewindeeinsatz ausschließlich zentrisch belastet wird! -
Seite 13: Zubehör
Sub15 / Sub15i Subwoofer Zubehör Option gegen Umwelteinflüsse Viele Harmonic Design Lautsprecher können werks- ® seitig bei Bestellung zusätzlich gegen Umwelteinflüs- se geschützt werden. Hierbei werden alle Teile gegen Korrosion geschützt. ACHTUNG Die Option wetterfest ermöglicht einen Betrieb der Lautsprecher unter wechselnden klimatischen 12. -
Seite 14: Sonstiges
Sonstiges Transport und Lagerung Alle Produkte der Harmonic Design sind Werkzeuge ® für den täglichen Einsatz und entsprechend robust ge- fertigt. Sie sollten jedoch einige Gesichtspunkte be- achten: HINWEIS Wie bei allen Arten von elektronischem Gerät muss unbedingt das Entstehen von Kondenswasser ver- mieden werden, d.h. -
Seite 15: Herstellererklärung
Bestehen Fragen zur Entsorgung, setzen Sie sich bitte mit Harmonic Design in Verbindung. ® EG-Konformitätserklärung (CE-Zeichen) Diese Erklärung gilt für hd Sub15 / hd Sub15i des Herstellers Harmonic Design ® Eingeschlossen sind alle Produktvarianten, sofern sie der originalen technischen Ausführung entsprechen und keine nachträglichen baulichen oder elektrome- chanischen Modifikationen erfahren haben. - Seite 16 Notizen | Manual_Sub15-Sub15i_1V0_DE Harmonic Design Audiotechnik GmbH...
- Seite 17 Notizen Harmonic Design Audiotechnik GmbH Manual_Sub15-Sub15i_1V0_DE |...
- Seite 18 Harmonic Design Engineered Audiotechnik GmbH Made In Germany Rudolf-Diesel-Straße 11 DE-74382 Neckarwestheim + 49 (0) 7133 / 900 8617 info@harmonic-design.com www.harmonic-design.com Harmonic Design Manual_Sub15-Sub15i_1V0_DE 06/2025 © Harmonic Design Audiotechnik GmbH...
