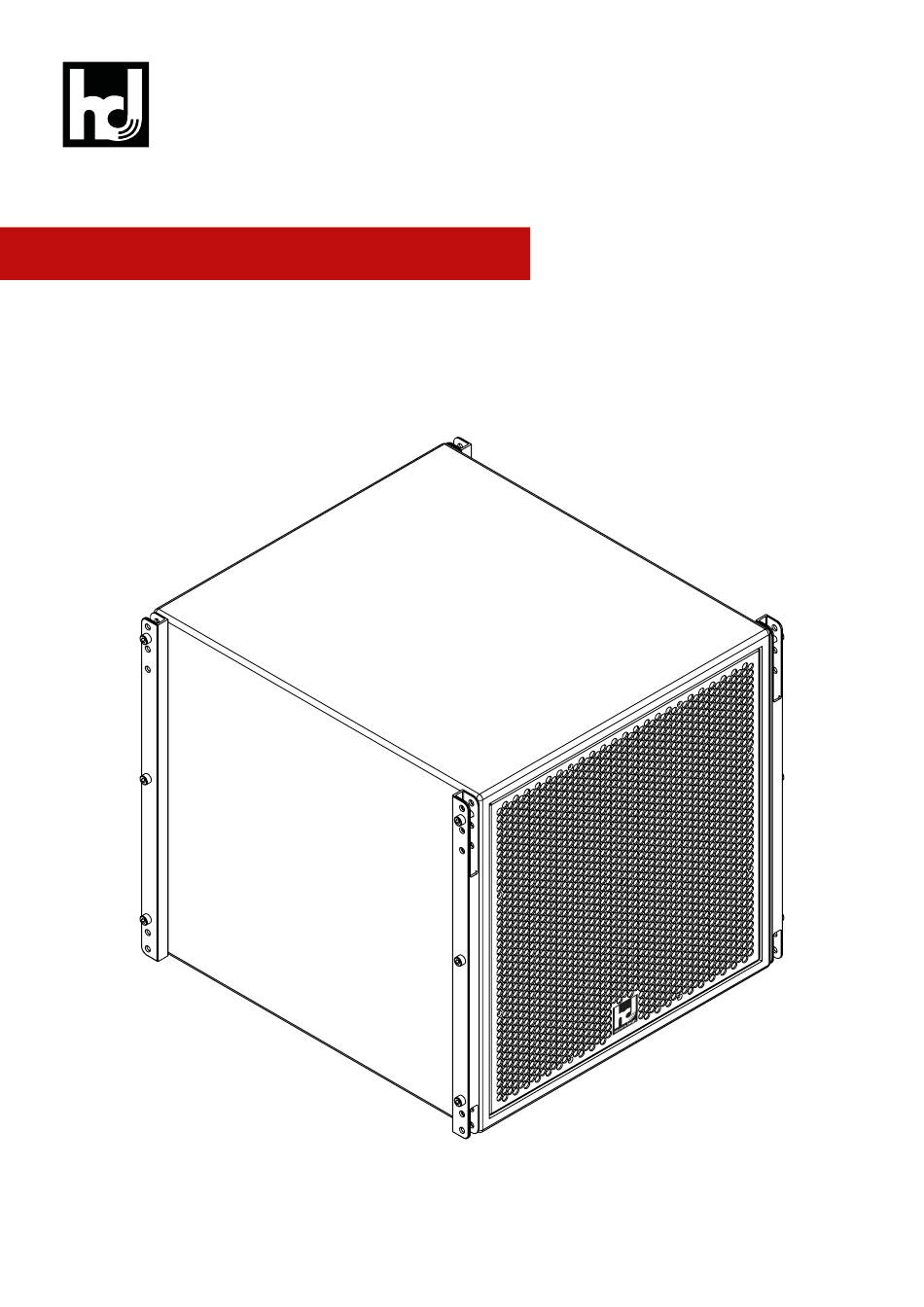

- Seite 1 HLS_Sub18 ® Passiver Subwoofer Harmonic Design Bedienungsanleitung DE Manual_HLS_Sub18_1V0_DE...
-
Seite 2: Allgemeine Informationen
Allgemeine Informationen Lesen Sie vor der Inbetriebnahme des Gerätes die Bedienungsanleitung aufmerksam durch und bewahren Sie diese zusammen mit dem hd HLS_Sub18 Laut- sprecher sicher auf. Die jeweils aktuellste Version dieses Dokuments steht auf der Harmonic Design Internetseite zum Download ®... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einleitung ..............................4 1.1. Begriffserklärungen ............................5 1.2. Sicherheitshinweise zum Gebrauch ......................... 5 2. hd HLS_Sub18 Subwoofer ..........................6 2.1. Produktbeschreibung ............................6 2.1.1. Bauteile ..............................7 2.1.2. Abmessungen ............................8 2.1.3. Spezifikationen ............................9 2.1.4. Abstrahlverhalten und Frequenzgang ....................9 2.2. -
Seite 4: Einleitung
Einleitung Vielen Dank, dass Sie sich für ein Qualitätsprodukt aus dem Hause Harmonic Design entschieden haben! ® „MADE IN GERMANY“ ist mehr als nur ein Label mit weltweiter Bedeutung. Jedes Bauteil, das den Markennamen Harmonic Design trägt, wird komplett ® im eigenen Haus entwickelt und von unseren hoch- qualifizierten Techniker:innen von Hand montiert. -
Seite 5: Begriffserklärungen
Einleitung Begriffserklärungen ACHTUNG Halten Sie sich niemals in der direkten Umge- Beachten Sie die in dieser Bedienungsanleitung auf- bung von Lautsprechern auf, die mit hohem geführten Sicherheitshinweise, welche wie folgt ge- Pegel betrieben werden. Professionelle Lautspre- kennzeichnet sind: chersysteme sind Lage gesundheits- HINWEIS: Die Nichtbeachtung dieses Sicherheits-... -
Seite 6: Hd Hls_Sub18 Subwoofer
Anschlussfeld mit zwei NL4 Buchsen zum Anschluss über Pin 2+/2- und Weiterleitung des Ein- gangsignals. Der Betrieb erfolgt als Slave-Subwoofer am aktiven hd P18 System Subwoofer oder an allen Harmonic Design Systemverstärkern, damit eine zuverlässige ® und präzise Tieftonwiedergabe gewährleistet werden kann. -
Seite 7: Bauteile
HLS_Sub18 Subwoofer Bauteile 1. Abbildung – Übersicht hd HLS_Sub18 Frontgitter mit innenliegenden Akustikschaum Logo Multiplex Gehäuse Anschlussfeld rückseitig Harmonic Design Audiotechnik GmbH Manual_HLS_Sub18_1V0_DE |... -
Seite 8: Abmessungen
HLS_Sub18 Subwoofer Abmessungen 2. Abbildung – Abmessungen in mm | Manual_HLS_Sub18_1V0_DE Harmonic Design Audiotechnik GmbH... -
Seite 9: Spezifikationen
Multiplexgehäuse mit Polyurethan-Beschichtung schwarz | versenktes Anschlussfeld mit 2x NL4 | Stahlgitter mit Akustikschaum innen Optionen Transportschutzhülle (Art. 30115) | Einbauversion (Art. 40070) | Flugrahmen hd HLS-SUBFrame (art. 60805-2) | RAL-Farbe (Art. 1073) | Wetterfest (Art. 40610) Gewicht 40 kg... -
Seite 10: Aufbau
HLS_Sub18 Subwoofer Aufbau Der hd HLS_Sub18 ist für den stehenden Betrieb kons- truiert. ACHTUNG LF 18“ Achten Sie darauf, dass alle Systemaufbauten auf 8 Ω festem, ebenem Untergrund stehen und dass der Untergrund mit dem Gesamtgewicht belastbar ist! HINWEIS Sorgen Sie für eine sichere Befestigung der Laut-... -
Seite 11: Zubehör
HLS_Sub18 Subwoofer Zubehör Option gegen Umwelteinflüsse Viele Harmonic Design Lautsprecher können werks- ® seitig bei Bestellung zusätzlich gegen Umwelteinflüs- se geschützt werden. Hierbei werden alle Teile gegen Korrosion geschützt. ACHTUNG Die Option wetterfest ermöglicht einen Betrieb der Lautsprecher unter wechselnden klimatischen 6. -
Seite 12: Sonstiges
Sonstiges Transport und Lagerung Alle Produkte der Harmonic Design sind Werkzeuge ® für den täglichen Einsatz und entsprechend robust ge- fertigt. Sie sollten jedoch einige Gesichtspunkte be- achten: HINWEIS Wie bei allen Arten von elektronischem Gerät muss unbedingt das Entstehen von Kondenswasser ver- mieden werden, d.h. -
Seite 13: Herstellererklärung
Bestehen Fragen zur Entsorgung, setzen Sie sich bitte mit Harmonic Design in Verbindung. ® EG-Konformitätserklärung (CE-Zeichen) Diese Erklärung gilt für hd HLS_Sub18 des Herstellers Harmonic Design ® Eingeschlossen sind alle Produktvarianten, sofern sie der originalen technischen Ausführung entsprechen und keine nachträglichen baulichen oder elektrome- chanischen Modifikationen erfahren haben. - Seite 14 Notizen | Manual_HLS_Sub18_1V0_DE Harmonic Design Audiotechnik GmbH...
- Seite 15 Notizen Harmonic Design Audiotechnik GmbH Manual_HLS_Sub18_1V0_DE |...
- Seite 16 Harmonic Design Engineered Audiotechnik GmbH Made In Germany Rudolf-Diesel-Straße 11 DE-74382 Neckarwestheim + 49 (0) 7133 / 900 8617 info@harmonic-design.com www.harmonic-design.com Harmonic Design Manual_HLS_Sub18_1V0_DE 07/2023 © Harmonic Design Audiotechnik GmbH...
