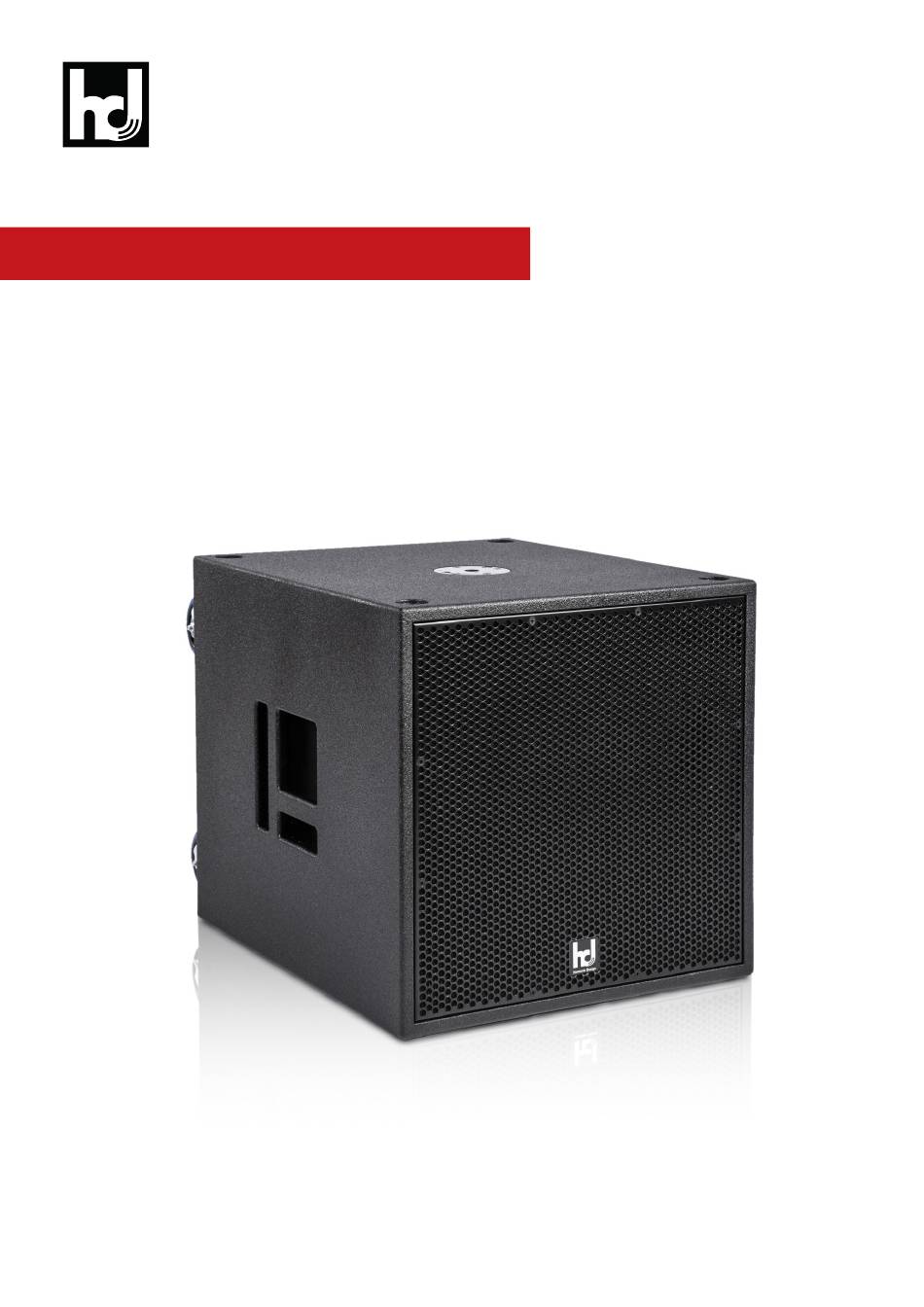

- Seite 1 Sub18 / Sub18i ® Passiver Subwoofer Harmonic Design Bedienungsanleitung DE Manual_Sub18-Sub18i_2V0_DE...
-
Seite 2: Allgemeine Informationen
Allgemeine Informationen Lesen Sie vor der Inbetriebnahme des Gerätes die Bedienungsanleitung aufmerksam durch und bewahren Sie diese zusammen mit dem hd Sub18 / Sub18i Lautsprecher sicher auf. Die jeweils aktuellste Version dieses Dokuments steht auf der Harmonic Design Internetseite zum Download ®... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einleitung ..............................4 1.1. Begriffserklärungen ............................5 1.2. Sicherheitshinweise zum Gebrauch ......................... 5 2. hd Sub18 / Sub18i Subwoofer ........................6 2.1. Produktbeschreibung ............................6 2.1.1. Bauteile ..............................7 2.1.2. Abmessungen hd Sub18 ........................8 2.1.3. Abmessungen hd Sub18i ........................9 2.1.4. -
Seite 4: Einleitung
Einleitung Vielen Dank, dass Sie sich für ein Qualitätsprodukt aus dem Hause Harmonic Design entschieden haben! ® „MADE IN GERMANY“ ist mehr als nur ein Label mit weltweiter Bedeutung. Jedes Bauteil, das den Markennamen Harmonic Design trägt, wird komplett ® im eigenen Haus entwickelt und von unseren hoch- qualifizierten Techniker:innen von Hand montiert. -
Seite 5: Begriffserklärungen
Einleitung Begriffserklärungen ACHTUNG Halten Sie sich niemals in der direkten Umge- Beachten Sie die in dieser Bedienungsanleitung auf- bung von Lautsprechern auf, die mit hohem geführten Sicherheitshinweise, welche wie folgt ge- Pegel betrieben werden. Professionelle Lautspre- kennzeichnet sind: chersysteme sind Lage gesundheits- HINWEIS: Die Nichtbeachtung dieses Sicherheits-... -
Seite 6: Hd Sub18 / Sub18I Subwoofer
Sub18 / Sub18i Subwoofer Produktbeschreibung Der hd Sub18 / Sub18i ist ein passiver Hochleis- tungs-Subwoofer bestückt mit einem 18“-Tiefton- chassis in Bassreflexabstimmung. Das speziell entwi- ckelte 18“-Langhub-Chassis mit 5“-Schwingspule und optimierter Belüftung erreicht gleichzeitig eine hohe Belastbarkeit und exzellente Dynamik, sowie präzise... -
Seite 7: Bauteile
3 Frontgitter mit innen- liegenden Akustikschaum 4 Logo 5 Multiplex Gehäuse 6 Tragegriffe 7 Anschlussfeld rückseitig 1. Abbildung – Übersicht hd Sub18 1 Multiplex Gehäuse 2 Frontgitter mit innen- liegendem Akustikschaum 3 Logo 4 Anschlussfeld rückseitig 2. Abbildung – Übersicht hd Sub18i... -
Seite 8: Abmessungen Hd Sub18
Sub18 Subwoofer Abmessungen optional: wheels 3. Abbildung – Abmessungen hd Sub18 in mm | Manual_Sub18-Sub18i_2V0_DE Harmonic Design Audiotechnik GmbH... -
Seite 9: Abmessungen Hd Sub18I
Sub18i Subwoofer Abmessungen 4. Abbildung – Abmessungen hd Sub18i in mm Harmonic Design Audiotechnik GmbH Manual_Sub18-Sub18i_2V0_DE |... -
Seite 10: Spezifikationen
Anschlussfeld mit 2x NL4, M20 Gewinde | 2x Tragegriff | Stahlgitter mit Akus- tikschaum innenliegend Optionen Transportschutzhülle (Art. 30115) |hd SlientWheels Set (Art. 1035) | Installations- version (Art. 40070) | RAL-Farbe (Art. 1073) | Wetterfest (Art. 40610) Gewicht 40 kg... -
Seite 11: Aufbau
Sub18 / Sub18i Subwoofer Aufbau Der hd Sub18 / Sub18i ist für den stehenden und fest eingebauten (hd Sub18i) Betrieb konstruiert. ACHTUNG LF 18“ Achten Sie darauf, dass alle Systemaufbauten auf 8 Ω festem, ebenem Untergrund stehen und dass der... -
Seite 12: Halterungen Und Montage
Sub18 Subwoofer Halterungen und Montage Gewindeeinsatz M20 für Distanzstange 1. Setzten Sie die Distanzstange auf die M20 Gewinde- einsatz auf der Oberseite des hd Sub18 auf. 2. Drehen Sie die Distanzstange in die M20 Gewinde- einsatz bis sie fest sitzt. ACHTUNG Achten Sie darauf, dass der M20 Gewindeeinsatz ausschließlich zentrisch belastet wird! -
Seite 13: Zubehör
Sub18 / Sub18i Subwoofer Zubehör Option gegen Umwelteinflüsse Viele Harmonic Design Lautsprecher können werks- ® seitig bei Bestellung zusätzlich gegen Umwelteinflüs- se geschützt werden. Hierbei werden alle Teile gegen Korrosion geschützt. ACHTUNG Die Option wetterfest ermöglicht einen Betrieb der Lautsprecher unter wechselnden klimatischen 12. -
Seite 14: Sonstiges
Sonstiges Transport und Lagerung Alle Produkte der Harmonic Design sind Werkzeuge ® für den täglichen Einsatz und entsprechend robust ge- fertigt. Sie sollten jedoch einige Gesichtspunkte be- achten: HINWEIS Wie bei allen Arten von elektronischem Gerät muss unbedingt das Entstehen von Kondenswasser ver- mieden werden, d.h. -
Seite 15: Herstellererklärung
Bestehen Fragen zur Entsorgung, setzen Sie sich bitte mit Harmonic Design in Verbindung. ® EG-Konformitätserklärung (CE-Zeichen) Diese Erklärung gilt für hd Sub18 / hd Sub18i des Herstellers Harmonic Design ® Eingeschlossen sind alle Produktvarianten, sofern sie der originalen technischen Ausführung entsprechen und keine nachträglichen baulichen oder elektrome- chanischen Modifikationen erfahren haben. - Seite 16 Notizen | Manual_Sub18-Sub18i_2V0_DE Harmonic Design Audiotechnik GmbH...
