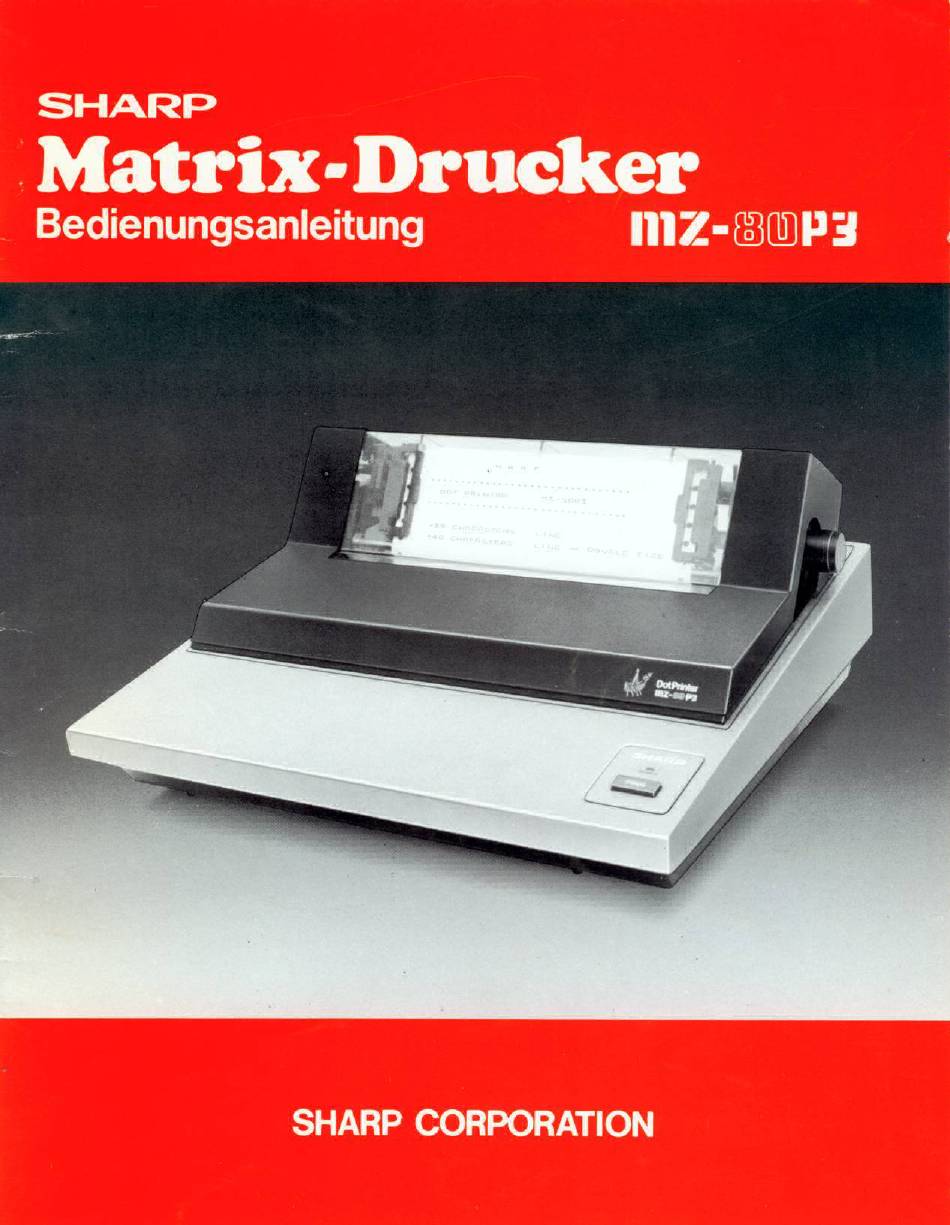

- Seite 1 SHARP Matrix-Drucker Bedienungsanleitung nv--BDP3 SHARP CORPORATION...
-
Seite 2: Inhaltsverzeichnis
Einführung danken Ihnen, daß sich für den SHARP-Matrixdrucker MZ-80P3 entschieden haben. Lesen Sie bitte diese Bedienungsanleitung aufmerksam durch, bevor Sie diesen Drucker über die Interface-Einheit (MZ-80 1/0) an MZ-80K anschließen. Inhaltsverzeichnis Seite Inbetriebnahme.. Anschluß an die I nterface-Einheit Einlegen des Papiers . -
Seite 3: Inbetriebnahme
Inbetriebnahme Die Druckmechanik dieses Druckers ist mit zwei Schrauben an der Unterseite des Chassis befestigt, um Beschädigungen während des Transportes zu verhindern. Diese Schrauben vor Inbetriebnahme des Druckers entfernen. Die Druckmechanik vor evtl. späterem Transport wieder mit den beiden Schrauben befestigen. Schraube (Transportsicherung) Vorn... -
Seite 4: Anschluß An Die Interface-Einheit
Geflochtener Erdungsdraht Kabelschuh Signalkabel &goo Abb. I Matrixdrucker und Interfacekarte Abb. An die Interface-Einheit Floppy-D isk-Einheit Signalkabel MZ-80FD Signaikabel (Interface-Einheit) MZ-80P3 Kabelschuh Kabelschuh Rahmen- An die Rahmen- Erdungsklemme Erdungsklemme (FG) Gefiochtener Signa Ikabel FG terminal Erdungsdraht ie Innenseite Abb. Interface-Einheit... - Seite 5 (2) Die Traktoreinheit nach vorn kippen. (3) Das Papier durch die Papiereinführung schieben. (4) Wenn das Papier oberhalb des Druckkopfes sichtbar wird, die Traktoreinheit zurückkippen. Die Papierhalter aufklappen und das Endlospapier waagerecht in die Lochrandführungen einlegen. (5) Die Papierhalter schließen; den Sperrhebel lösen; die Spannung auf der rechten bzw. linken Papierseite auf genaue Papierbreite einstellen, dann den Sperrhebel wieder feststellen.
-
Seite 6: Bedienung
Bedienung (1) BASIC SP-5025, DISK BASIC BASIC SP-5025 und DISK BASIC haben die folgenden Drucker-Ausgabebefehle: LIST LIST/P LIST/P 70— 100 LIST/P -100 LIST/P 70— Hierbei handelt es sich um Drucker-Befehle zum Ausdrucken der BASIC-Programme in Listenform. Genauso wie die LIST-Befehle können auch die folgenden Befehle ohne Anweisungsnummern aus-... -
Seite 7: Fehlermeldungen
Fehlermeldungen Anzeige auf dem CRT-Display a) NO POWER NO CONNECTION (PRINTER): Weist darauf hin, daß der Drucker nicht mit dem Stromnetz verbunden, nicht eingeschaltet, Oder nicht mit dem System verbunden ist. b) PAPER EMPTY (PRINTER): Weist darauf hin, daß sich im Drucker kein Papier befindet. -
Seite 8: Zeichenvorrat (Asci I-Tabelle)
Zeichenvorrat (ASC II-Tabelle) 1m folgenden Wird eine ASCII-Codetabelle dargestellt. Für die Tabelle findet die hexadezimale Darstellung Anwendung. Die Code der vier höchstwertigen Bits werden in den Spalten und die vier niederwertigen Bits in den Zeilen gezeigt. Der ASCII-Code des Buchstaben A ist zum Beispiel "41 H" bezeichnet die hexadezimale Schreibweise),... -
Seite 9: Technische Daten Der Druckerschnittstelle
Technische Daten der Druckerschnittstelle (I ) Steckerbelegung Steckverbinder Drucker interface- Kabels ist 26-polig. Die Steckerbelegung und entsprechenden Signale sind in der folgenden Abbildung dargestellt. STATUS (2) Bedeutungen der Signale (Stifte) RDA (aktiv low) Datenleitungen RD 1 *VRD8 diesem Signal quittiert Drucker RD 1: niederwertigstes... -
Seite 10: Auswechseln Des Farbbandes
Auswechseln des Farbbandes (1) Entfernen des Farbbandes (a) Beide Farbbandspulenzum Entfernen von den Farbbandspulenachsen abheben. (b) DasFarbband von der Farbbandumschaltungund der Farbbandführung entfernen. (2) Einlegen des Farbbandes (a) Das Farbband gemäß Abbildung 5 richtig einlegen. Farbbandführung Farbbandumschalthebel Farbbandspule Umschaltöse Spannrolle Zur Beachtung:DasFarbband mußsoeingelegt w erden,daßdie Umschaltöse a uf der Spulenseite d es Farbbandumschalthebels bleibt. -
Seite 11: Auswechseln Des Matrixdruckkopfes
Auswechseln des Matrixdruckkopfes Der Kopf muß eventuell nach dem Ausdrucken von mehr als 100 Millionen Zeichen ausgewechselt werden. Beim Auswechseln auf die nachstehend beschriebene Art vorgehen. (Da die Kopfjustage sorgfältig vorgenommen werden muß, empfehlen wir, den Kopf möglichst in einer Kundendienststelle auswechseln zu lassen.) (1) Ausbauen... -
Seite 12: Druckleistung
(2) Einbauen der Druckkopfeinheit (a) Die Druckkopfeinheit in umgekehrter Ausbau-Reihenfolge einbauen O,6mm Farbbandführ Hilfe der beiden Klemmschrauben pro- visorisch befestigen. (b) Für einen Zwischenraum von 0,6 mm zwischen der Druckplatte und Farbband- führungsfläche sorgen. (Derselbe Dr uck platte Zwischenraum ist auf beiden Seiten Druckers... -
Seite 13: Flußdiagramm Druckersteuerung
Flußdiagramm Druckersteuerung (1) Druckzeichenübertragung (Steuerunterprogramm "PR IN T") Start Eingabe des Signals Nein log 1? Zeichencodeübertragung schaltet auf log. I Eingabe des Signals Nein fib-Ä log O? RDP schaltet auf log O RETURN (2) Druckerfehlerabfrage (Steuerunterprogramm STCK) Start E ingabe Signals E ingabe des Signals RDA... -
Seite 14: Beispiel Des Druckersteuerunterprogrammes (Assemblersprache)
Beispiel des Druckersteuerunterprogrammes (Assemblersprache) Durch Aufrufen Unterprogramme CPR, NMR, 40C Oder NMC Wird die entsprechende Druckersteuerung ausgeführt. Bei Aufruf des Unterprogrammes PRINT (DRUCK) werden die Daten im Akkumulator als ASCII-Code interpretiert und ausgedruckt. Bei Aufruf des Unterprogrammes PMSGE werden die Daten der durch das DE-Register gezeigten Adresse als ASCII betrachtet... - Seite 15 PAGE €12 ASSEMBLER SP-Z102 0024 0024 PRINT oø24 PRINT: PUSH ø5 "24 CALL ?F.RNT øø•25 C041 øø CALL STC.K 0028 CDS9ØØ ØØ2B ø9 ØØZC ØØ2D MESSAGE PRINT eø2D OE=OATR ØØ2D CENO=CR CODE) ØØ2D øø2D PMSGE: PUSH ØØ2D PUSH COE) PMSGI ee2F CALL ?PRNT...
- Seite 16 zeø ASSEMBLER SP-2102 PAGE 0057 0057 CHECK 0057 RDA: ACC=COMPRRE DATA øø59 01 eøeø ØØØØH : TIMER eøsc DBFE A, (POTFE) øs ee5E E6ØD Ø9 ØØSØ øø61 2002 øø63 IEtø IØH eø67 2ØFD øø6A ØB ØØ6B ØØSC ØØ6D 2ØED RDAI øØ?ø...
- Seite 17 ASSEMBLER SP—2102 PAGE MSGI DEEM POWER ØØAI 4E4F205Ø ø2 ØØA5 4F574552 DEFM NO CONNECTION' øøA9 4F522Ø4E ØØAD 4F2Ø434F eeB1 4E4E4543 54494F4E øØB5 MSGII: DEEM '(PRINTER) ØØB9 28505249 ØØBD 4ES44552 øøcl OEFB øØC2 MSG2: DEFM 'PAPER EMPTY øecs 50415045 øøc7 52204540 ØØCB 5Ø5459 øøCE...
-
Seite 18: Technische Daten
Technische Daten Technische Daten Serieller Matrixdruck Druckmethode Traktoreinzug Papiertransport 80 Zeichen/Zeile Druck kapazität 40 Zeichen/Zeile (Breitschrift) 227 Zeichen (siehe Codetabelle), ohne SP-Code Zeichenvorrat 6 x 7 Punkte Zeichenaufbau 12 x 7 Punkte (Anzeige der Zeichen in doppelter Breite) Höhe: 3,1 mm Breite: 2,2 mm Zeichengröße... -
Seite 19: Vorsichtsmaßnahmen Bei Der Verwendung
Vorsichtsmaßnahmen bei der Verwendung * Netzspannung e Die Betriebsspannung beträgt 220 V, 50Hz. Durch wesentliche Abweichungen können Betriebsstörungen hervorgerufen werden, eine Leistungs- verminderung kann die Folge sein und der Druckkopf könnte beschäd igt werden. • Dieses Gerät nicht an dieselbe Netzleitung wie andere Geräte (Z.B. große Motoren) anschließen. Netzanschlußkabel Unbedingt beachten, daß... - Seite 20 Vermerk...
- Seite 21 TINSG0004PAZZ MZ80P3 801022-1000-H Printed in Japan...
