Maono ProStudio 2x2 Lite Benutzerhandbuch Seite 25

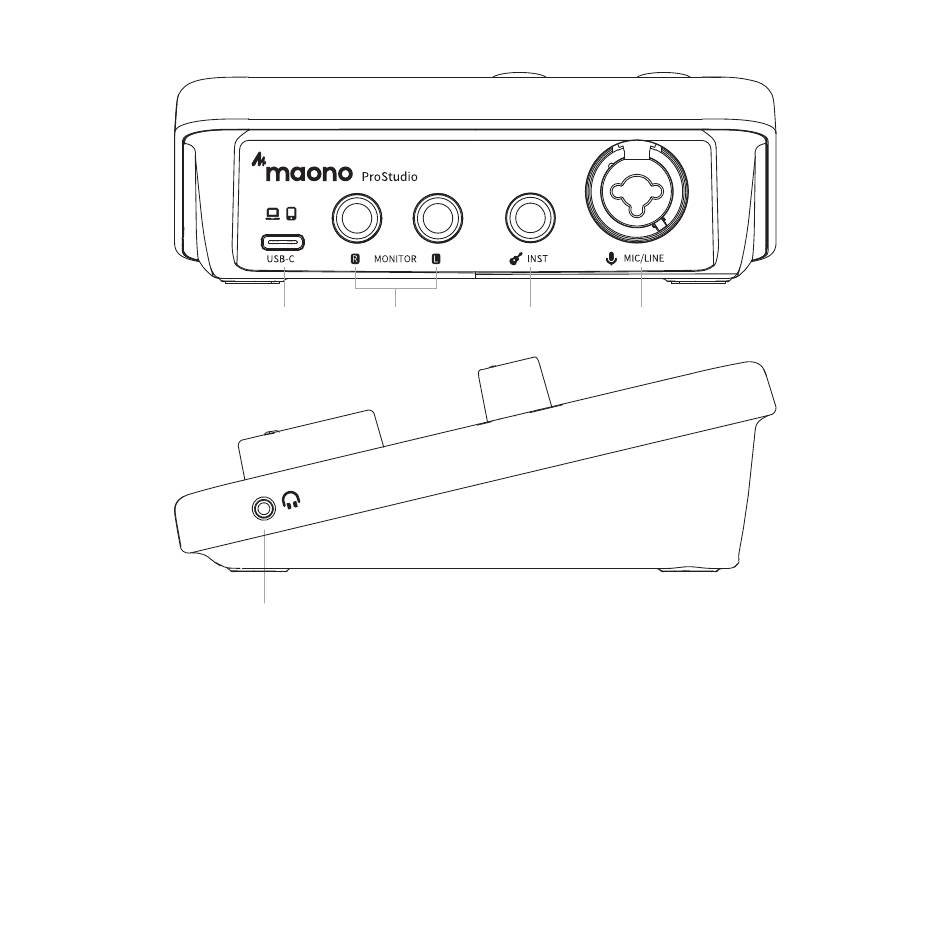

Layout
1. Mikrofon-/Line-Eingang (MIC1) – Kombi-XLR-Buchse. Schließen Sie ein Mikrofon oder
einen Line-Level-Eingang an. Er akzeptiert sowohl XLR- als auch ¼-Zoll (6,35 mm)
Klinkenstecker. Schließen Sie ein Mikrofon mit einem XLR-Stecker an; schließen Sie
einen Line-Level-Eingang mit einem TS- oder TRS-¼-Zoll (6,35 mm) Klinkenstecker
an. Um die Schaltung zu schützen, wird der ¼-Zoll (6,35 mm) Mikrofoneingang nicht
unterstützt. Bitte verwenden Sie ein XLR-zu-XLR-Kabel, um Ihr Mikrofon
anzuschließen.
2. Instrumenteneingang (MIC2) – Akzeptiert Instrumentenpegel ¼-Zoll (6,35mm)
TS-Klinkensteckereingang.
4 3
5
2
- 21 -
1
