vogel's RISE 5200 DIRECT CONTROL Produkthandbuch
Verwandte Anleitungen für vogel's RISE 5200 DIRECT CONTROL
Inhaltszusammenfassung für vogel's RISE 5200 DIRECT CONTROL
-
Seite 1: Inhaltsverzeichnis

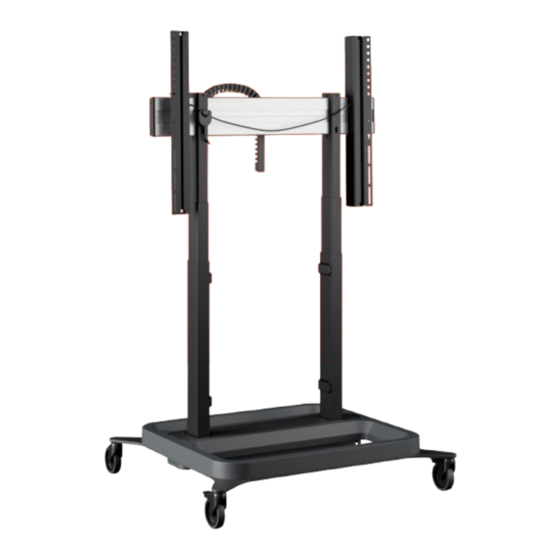

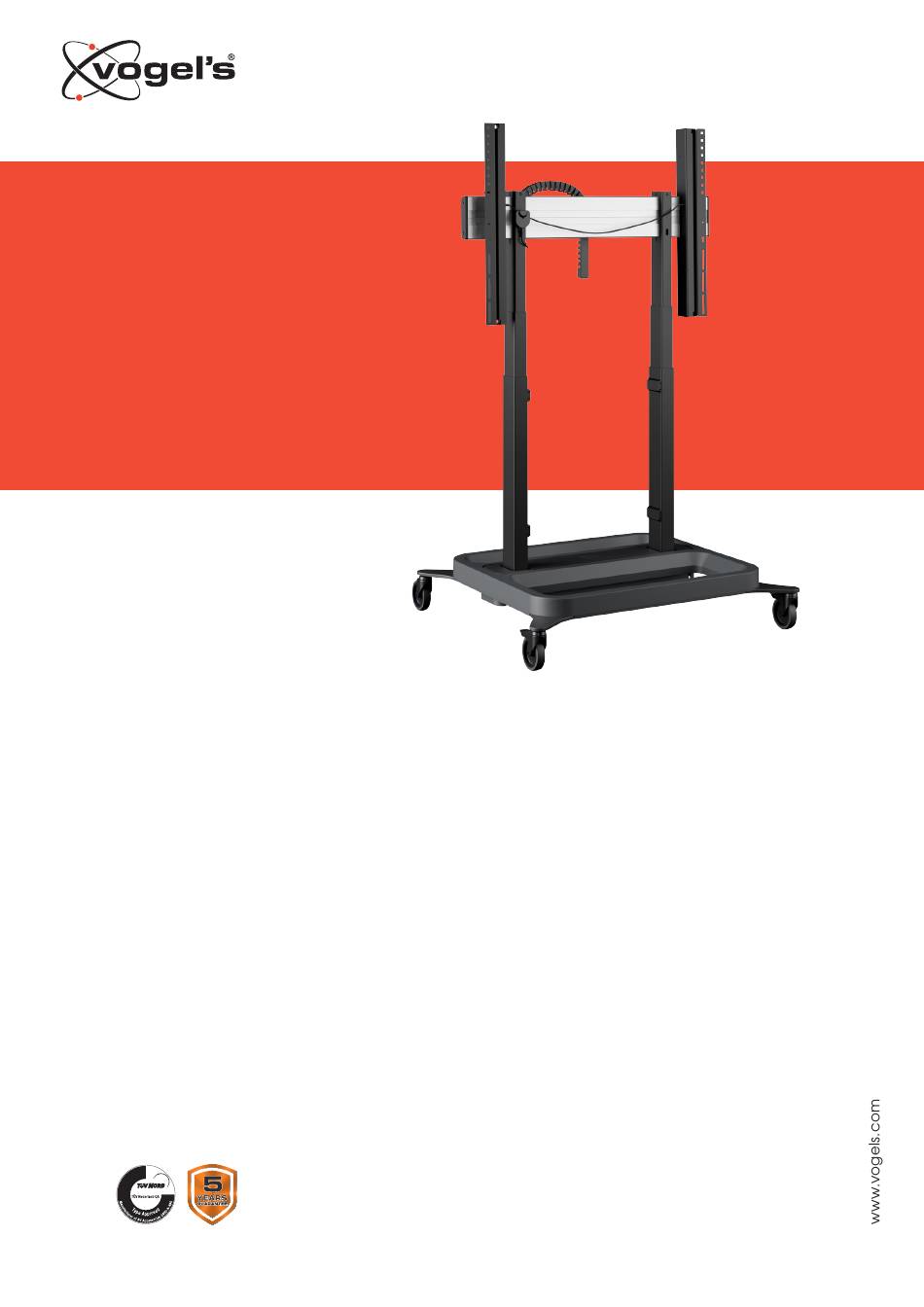

RISE 5200 DIRECT CONTROL Motorized Display Lift Trolley Installation & User Manual CONTENTS Product manual Important Safety Information Produkthandbuch Declaration of Conformity Manuel de produit Mounting Instructions Producthandleiding User Instructions Product Data Sheet Checklist Contact Details... -
Seite 3: Direct Control
R R I I S S E E 5200 DIRECT CONTROL Important Safety Information - GB Important safety information for both Electrical Safety Mechanical safety installer and user Connect unit to a properly grounded outlet Assure installation of unit by authorized Installer: Before starting the installation only. - Seite 4 R R I I S S E E 5200 DIRECT CONTROL Belangrijke veiligheidsinformatie - NL Belangrijke veiligheidsinformatie voor zowel Elektrische veiligheid Mechanische veiligheid installateur als gebruiker Sluit het apparaat alleen aan op een Laat de installatie van het toestel uitsluitend Installateur: Lees aandachtig de veiligheids- correct geaard stopcontact.
- Seite 5 R R I I S S E E 5200 DIRECT CONTROL Wichtige Sicherheitshinweise – DE Wichtige Sicherheitshinweise für Monteure und Elektrische Sicherheit Mechanische Sicherheit Verbraucher Schließen Sie das Gerät nur an eine Stellen Sie sicher, dass das Gerät nur von einer Monteure: Bitte lesen Sie die Sicherheitshinweise, ordnungsgemäß...
- Seite 6 R R I I S S E E 5200 DIRECT CONTROL Informations importantes concernant la sécurité - FR Informations importantes concernant la Sécurité électrique Sécurité mécanique sécurité de l’installateur et de l’utilisateur Ne branchez l’appareil que sur une prise de Veillez à...
- Seite 7 R R I I S S E E 5200 DIRECT CONTROL Información importante de seguridad - ES Información de seguridad importante tanto Seguridad eléctrica Seguridad mecánica para el instalador como para el usuario Conecte la unidad únicamente a una toma Asegúrese de que la instalación de la Instalador: Antes de comenzar la instalación, de corriente con conexión de puesta a...
- Seite 8 R R I I S S E E 5200 DIRECT CONTROL Importanti informazioni sulla sicurezza - IT Importanti informazioni sulla sicurezza per Sicurezza elettrica Sicurezza meccanica l’installatore e per l’utente Collegare l’unità esclusivamente a una Assicurarsi che l’installazione dell’unità sia Installatore: Prima di iniziaare l’installazione presa adeguatamente messa a terra.
- Seite 9 R R I I S S E E 5200 DIRECT CONTROL Ważne informacje dotyczące bezpieczeństwa - PL Ważne informacje dotyczące bezpieczeństwa Bezpieczeństwo elektryczne Bezpieczeństwo mechaniczne dla instalatora i użytkownika produktu Urządzenie należy podłączać wyłącznie do Montaż urządzenia może być przeprowadzony Instalator: przed rozpoczęciem instalacji prawidłowo uziemionego gniazdka.
- Seite 10 R R I I S S E E 5200 DIRECT CONTROL Важная информация по технике безопасности - RU Важная информация по технике безопасности Электробезопасность Механическая безопасность для монтажной организации и пользователя Подключайте устройство только к правильно Монтажом устройства должен заниматься Монтажная...
-
Seite 11: Additional Safety Information
RISE 5200 DIRECT CONTROL Additional Safety Information ADDITIONAL SAFETY INFORMATION Power rating: Technical guideline The lifting system is equipped with an Y-cable. The first lead of the Y-cable is used for the internal power supply of the lift system (400W). The installer has the possibility to connect a display and other peripherals of max 900W to the other lead of the Y-cable. -
Seite 12: Declaration Of Conformity
RISE 5200 DIRECT CONTROL Declaration of Conformity... - Seite 13 RISE 5200 DIRECT CONTROL Mounting Instructions 8x M8x35 M3x14 4X 8,4X25X30 4X M8X45 4X M8X20 4X M8X14 4X M6X18 4X M6X12 8X M6x12x1,6 8X M8x16x1,6 WARNING...
- Seite 14 RISE 5200 DIRECT CONTROL Mounting Instructions MAX POWER (WATT) = 400W MAX POWER OFF DISPLAY EXTRA DEVICES = MAX 900W 250 mm ZIP TIE...
- Seite 15 RISE 5200 DIRECT CONTROL Mounting Instructions RISE 5205 & 5208 12x FIX PROTECTION BRAKES 13 mm 10 Nm OPTIONAL MANUAL RISE WBS... REQUIRED FOR RISE WBS65M - 1x WBS65M - WBS75M - WBS86M RISE WBS75M - 1x WHITEBOARD SETS RISE WBS86M - 2x ERFORDERLICH FÜR WBS65M - WBS75M - WBS86M WHITEBOARD SETS...
- Seite 16 RISE 5200 DIRECT CONTROL Mounting Instructions BACK F R O N 13 mm 10 Nm...
- Seite 17 RISE 5200 DIRECT CONTROL Mounting Instructions LOOSEN 2x FIX 2x B A C F R O N 3 Nm OPTIONAL: REQUIRED FOR RISE WBS65M, WBS75M AND WBS86M (CHECK MANUAL WHITEBOARD SETS)
- Seite 18 RISE 5200 DIRECT CONTROL Mounting Instructions OPTIONAL: REQUIRED FOR RISE WBS65M, WBS75M AND WBS86M (CHECK MANUAL WHITEBOARD SETS) 550 mm = FIX 8X (5.5-6 TURNS) FIX 2x B A C 13 mm 3 Nm 18 Nm UNTIE PULL LOSBINDEN ZIEHEN B A C B A C...
- Seite 19 RISE 5200 DIRECT CONTROL Mounting Instructions TYRAP TYRAP INCLUDED...
- Seite 20 RISE 5200 DIRECT CONTROL Mounting Instructions MAX 5 CABLES (ø7mm) B A C 275 mm 275 mm...
- Seite 21 RISE 5200 DIRECT CONTROL Mounting Instructions (2x) H2.5 WARNING: THE LIFT DOES NOT FUNCTION IF THE GYRO IS NOT MOUNTED CORRECTLY. MAKE SURE THE GYRO IS MOUNTED FIRMLY TO THE COLUMN AND INSERT THE CONNECTOR INTO THE CONTROL BOX. ACHTUNG: DER LIFT FUNKTIONIERT NICHT, WENN DER GYRO NICHT RICHTIG MONTIERT IST.
- Seite 22 RISE 5200 DIRECT CONTROL Mounting Instructions OPTIONAL: REQUIRED FOR RISE WBS65M, WBS75M AND WBS86M (CHECK MANUAL WHITEBOARD SETS)
- Seite 23 RISE 5200 DIRECT CONTROL Mounting Instructions 4X 8,4X25X30 4X M8X45 4X M8X20 4X M8X14 4X M6X18 4X M6X12 8X M6x12x1,6 8X M8x16x1,6 VESA 300x300 - VESA 800x600 OPTIONAL...
- Seite 24 RISE 5200 DIRECT CONTROL Mounting Instructions FIX TIGHT (L+R) POWER ON...
- Seite 25 RISE 5200 DIRECT CONTROL Mounting Instructions CALIBRATING = ORANGE READY = GREEN ERROR = RED DO NOT PUT WEIGHT ON THE SY EM SY EM CALIBRATES THE WEIGHT CALIBRATING IS READY ERROR (TRY RESET) PRESS DOWN OPERATION BY MANUALLY APPLYING PRESSURE PUSH...
-
Seite 26: User Instructions
RISE 5200 DIRECT CONTROL User Instructions MAXIMUM LOAD OF THE LIFT IS 120 KG / 264 LBS. MAXIMUM WEIGHT OF THE DISPLAY IS 100 KG / 220 LBS. MAXIMALE BELASTUNG FÜR DIESEN LIFT IST 120 KG / 264 LBS. MAXIMALE GEWICHT DES BILDSCHIRMS IST 100 KG / 220 LBS. DE Achtung! Risiko des Zerquetschens DK Forsigtig! Fare for knusning ES ¡Precaución! Peligro de apla amiento... -
Seite 27: Troubleshooting Guide
RISE 5200 DIRECT CONTROL User Instructions WARNING / WARNUNG DO NOT PULL DOWN SLOPE STAY ABOVE CART DO NOT RAISE DISPLAY WHEN MOVING DOWN SLOPE WITH LIFT SYSTEM ON A SLOPE NICHT DEN HANG BEIM ABWÄRTSFAHREN ÜBER DISPLAY NICHT MIT LIFTSYSTEM HINUNTERZIEHEN DEM LIFT BLEIBEN AM HANG ANHEBEN... -
Seite 28: Product Data Sheet
Note: This document and specifications herein are confidential and the exclusive property of Vogel's Products b.v. Neither this design nor any information T512879 00 contained in this drawing may be reproduced or disclosed to others without written consent of Vogel's Products b.v. The design and information will not be Product data sheet reproduced, copied or used, either in part or in its entirety, as the basis for the manufacture or sale of items without written permission. -
Seite 29: Checklist
RISE 5200 DIRECT CONTROL Check list CHECKLIST RISE 5200 DIRECT CONROL MOTORIZED DISPLAY LIFT TROLLEY: Check whether the interface strips have been secured to the interface bar by fixing the screws from the bottom. Check whether maximum weight of the display (max. 100kg) and lift + peripherals (max. 120 kg) is not exeeded. - Seite 30 RISE 5200 DIRECT CONTROL NOTES...
- Seite 31 RISE 5200 DIRECT CONTROL NOTES...
-
Seite 32: Contact Details
Vogel’s Products BV HONDSRUGLAAN 93, 5628 DB EINDHOVEN, THE NETHERLANDS T +31 (0)40 264 74 00 E info@vogels.com W www.vogels.com (GB) Subject to printing errors and technical amendments. (NL) Drukfouten en technische wijzigingen voorbehouden. Sous réserve de fautes d’impression et de modifications techniques. Für Druckfehler übernehmen wir keine Verantwortung.
