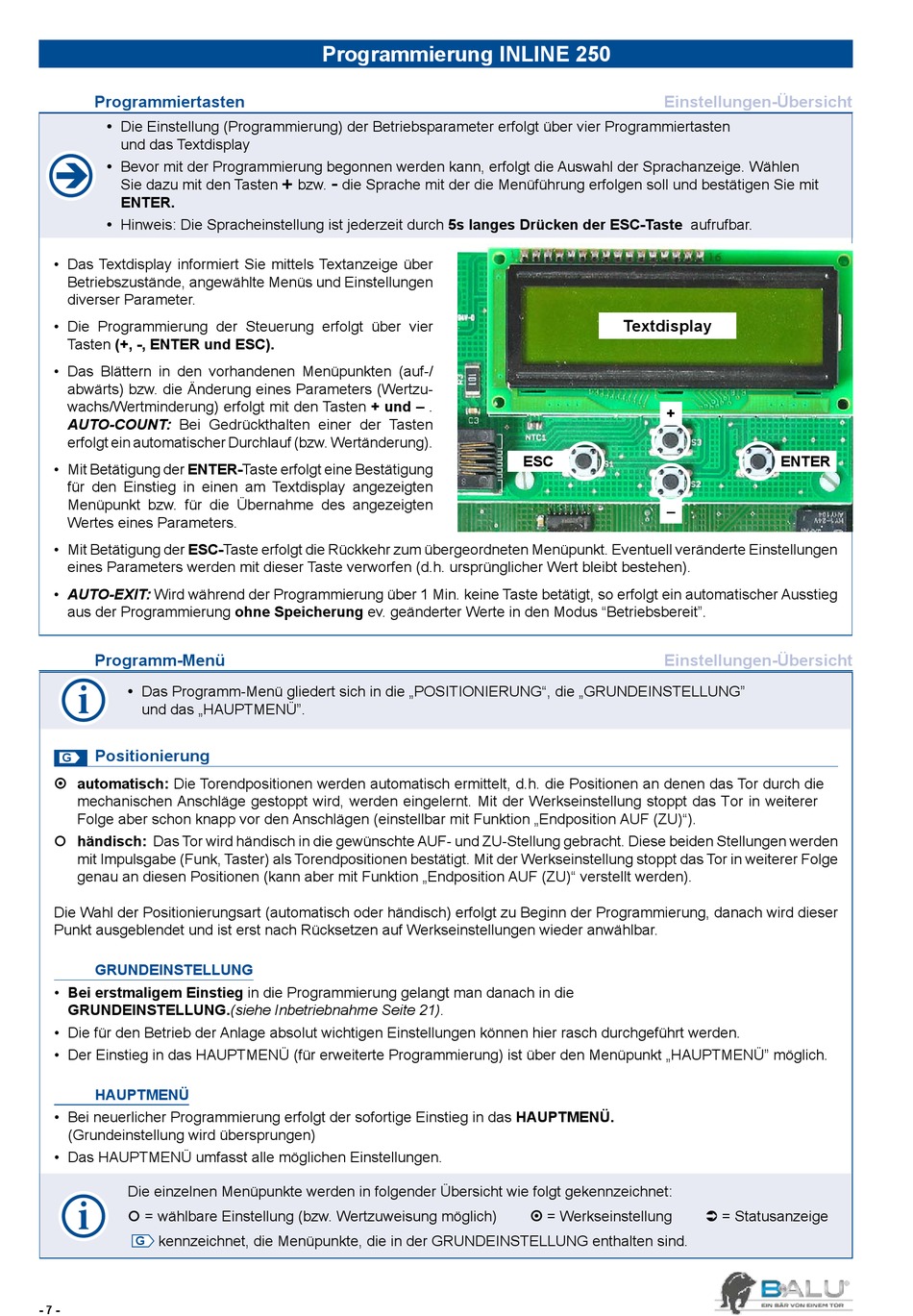

Programmiertasten

• Die Einstellung (Programmierung) der Betriebsparameter erfolgt über vier Programmiertasten

und das Textdisplay

• Bevor mit der Programmierung begonnen werden kann, erfolgt die Auswahl der Sprachanzeige. Wählen

Sie dazu mit den Tasten

ENTER.

• Hinweis: Die Spracheinstellung ist jederzeit durch 5s langes Drücken der ESC-Taste aufrufbar.

• Das Textdisplay informiert Sie mittels Textanzeige über

Betriebszustände, angewählte Menüs und Einstellungen

diverser Parameter.

• Die Programmierung der Steuerung erfolgt über vier

Tasten (+, -, ENTER und ESC).

• Das Blättern in den vorhandenen Menüpunkten (auf-/

abwärts) bzw. die Änderung eines Parameters (Wertzu-

wachs/Wertminderung) erfolgt mit den Tasten + und – .

AUTO-COUNT: Bei Gedrückthalten einer der Tasten

erfolgt ein automatischer Durchlauf (bzw. Wertänderung).

• Mit Betätigung der ENTER-Taste erfolgt eine Bestätigung

für den Einstieg in einen am Textdisplay angezeigten

Menüpunkt bzw. für die Übernahme des angezeigten

Wertes eines Parameters.

• Mit Betätigung der ESC-Taste erfolgt die Rückkehr zum übergeordneten Menüpunkt. Eventuell veränderte Einstellungen

eines Parameters werden mit dieser Taste verworfen (d.h. ursprünglicher Wert bleibt bestehen).

• AUTO-EXIT: Wird während der Programmierung über 1 Min. keine Taste betätigt, so erfolgt ein automatischer Ausstieg

aus der Programmierung ohne Speicherung ev. geänderter Werte in den Modus "Betriebsbereit".

Programm-Menü

• Das Programm-Menü gliedert sich in die „POSITIONIERUNG", die „GRUNDEINSTELLUNG"

und das „HAUPTMENÜ".

Positionierung

 automatisch: Die Torendpositionen werden automatisch ermittelt, d.h. die Positionen an denen das Tor durch die

mechanischen Anschläge gestoppt wird, werden eingelernt. Mit der Werkseinstellung stoppt das Tor in weiterer

Folge aber schon knapp vor den Anschlägen (einstellbar mit Funktion „Endposition AUF (ZU)").

 händisch: Das Tor wird händisch in die gewünschte AUF- und ZU-Stellung gebracht. Diese beiden Stellungen werden

mit Impulsgabe (Funk, Taster) als Torendpositionen bestätigt. Mit der Werkseinstellung stoppt das Tor in weiterer Folge

genau an diesen Positionen (kann aber mit Funktion „Endposition AUF (ZU)" verstellt werden).

Die Wahl der Positionierungsart (automatisch oder händisch) erfolgt zu Beginn der Programmierung, danach wird dieser

Punkt ausgeblendet und ist erst nach Rücksetzen auf Werkseinstellungen wieder anwählbar.

GRUNDEINSTELLUNG

• Bei erstmaligem Einstieg in die Programmierung gelangt man danach in die

GRUNDEINSTELLUNG.(siehe Inbetriebnahme Seite 21).

• Die für den Betrieb der Anlage absolut wichtigen Einstellungen können hier rasch durchgeführt werden.

• Der Einstieg in das HAUPTMENÜ (für erweiterte Programmierung) ist über den Menüpunkt „HAUPTMENÜ" möglich.

HAUPTMENÜ

• Bei neuerlicher Programmierung erfolgt der sofortige Einstieg in das HAUPTMENÜ.

(Grundeinstellung wird übersprungen)

• Das HAUPTMENÜ umfasst alle möglichen Einstellungen.

Die einzelnen Menüpunkte werden in folgender Übersicht wie folgt gekennzeichnet:

 = wählbare Einstellung (bzw. Wertzuweisung möglich)

kennzeichnet, die Menüpunkte, die in der GRUNDEINSTELLUNG enthalten sind.

- 7 -
