Aufbau Des Steuerungskastens - B-Alu Inline 250 Montage- Und Betriebsanleitung

Aufbau des Steuerungskastens

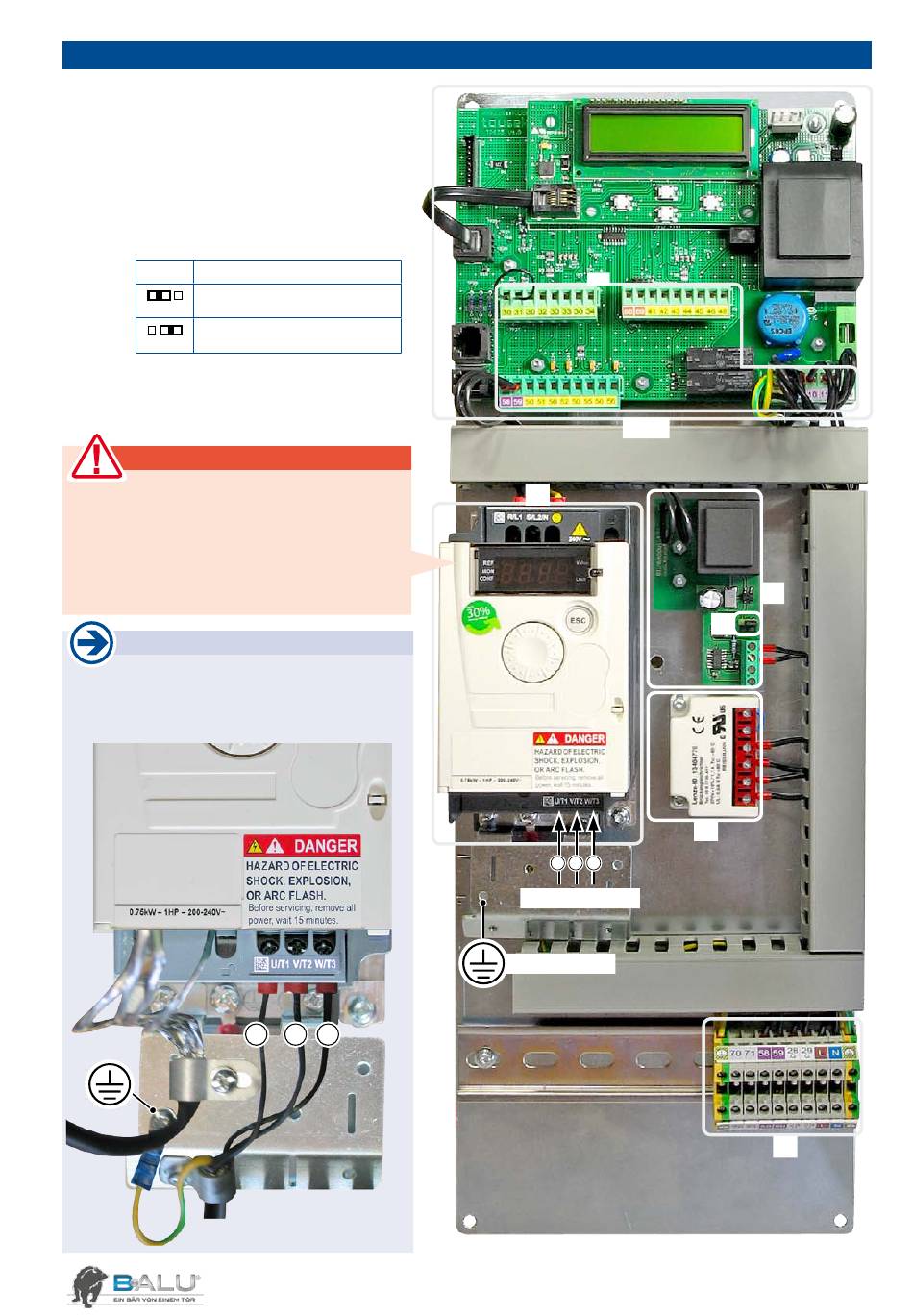

Komponenten des Steuerungskastens
(ST) Steuerungsplatine mit Display und vier
Programmiertasten +, -, ENTER und ESC
(K1) Klemmleisten der Steuerungsplatine
(FU) Frequenzumformer
(BM) Blinklichtmodul 12Vd.c., 2W - mit
(J2) Jumper J2 für Funktionswahl:
J2 Blinklicht (Kl. 70/71)
L B
L B
(GR) Gleichrichter für Motorbremse
(K2)
Anschlussleiste für 230 V a.c. Versorgung,
Notentriegelung, Motorbremse und
12V d.c. Blinklampe
WICHTIG !
Die Werkseinstellung des Frequenz -
umformers (FU) darf nicht verändert
werden !
Bei jedem Eingriff erlischt automa-
tisch die Garantie !
Motoranschluss
• Die mit „1", „2" und „3" nummerierten Motorka-
bel und das Erdungskabel wie unten abgebildet
anschließen.
Motorerdung
Motorleitung
leuchtet
blinkt
1 2 3
Schiebetorantrieb INLINE 250
K1
ST
FU
1 2 3
Motoranschluss
Motorerdung
BM
J2
GR
K2
- 4 -
