KTM 400 Bedienungsanleitung Seite 2

Bauteil / Baugruppe
Kap.
Ölkreislauf ( SX)
Ölkreislauf ( SC)
1.1. I
Ölkreislauf ( EGS, D UKE e)
1.1.2
Motoröl wechseln
1. 2
Mikrofilter wechseln
1. 3
Feinfilter wechseln
Ölfilter wechseln
1.5
Sekundärluftsystem ( SLS)
1.6
Spezialwerkzeug
9
8
6
11
7
1
2
1.O Allgemeines

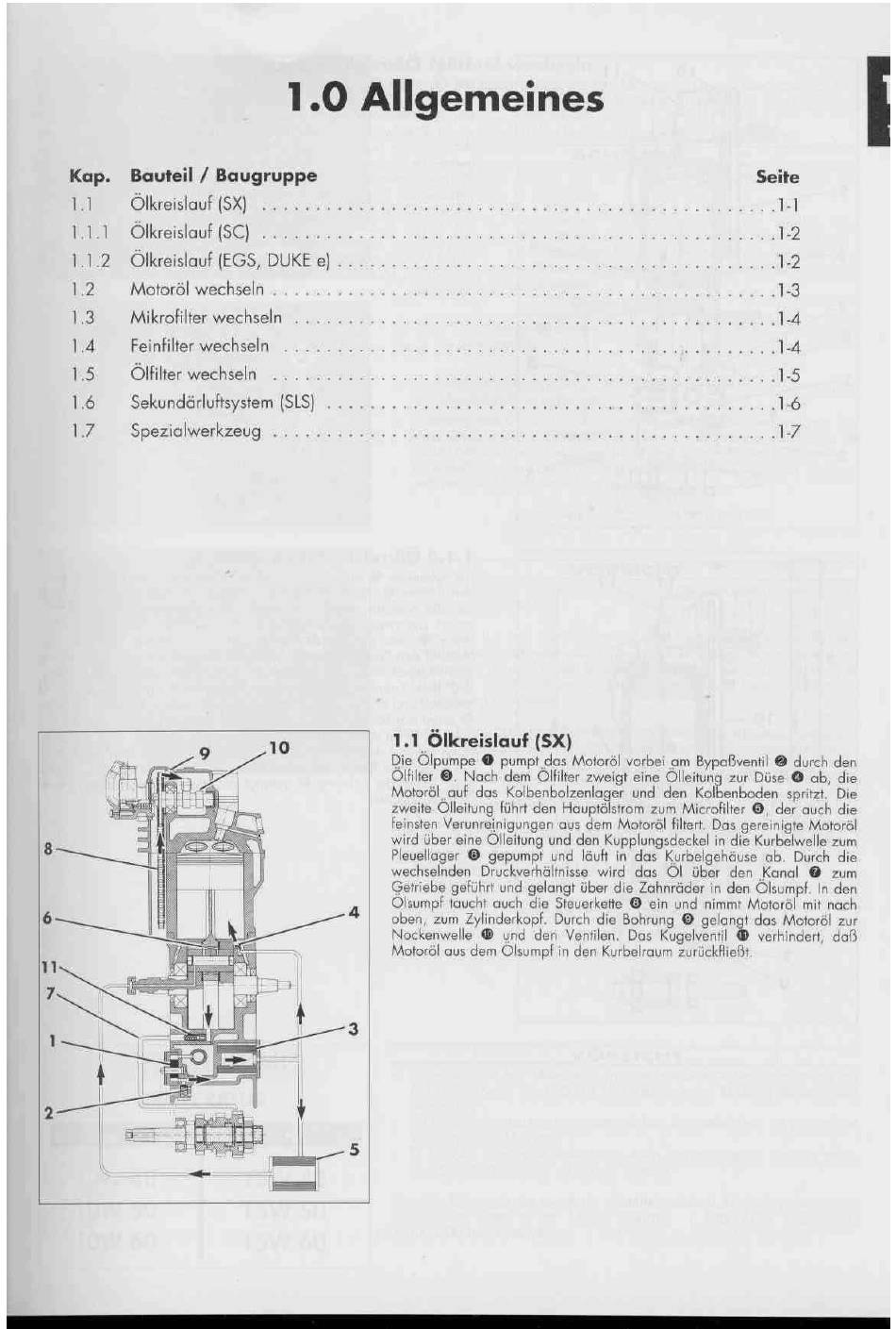

1.1 Ölkreislauf (SX)
10
DieÖlpumpe O pumpt d asMotoröl v orbei g mBypaßventil O durch den
OlfilterO. Noch demOlfilterzweigteineOlleitungzur DüseO ab. die
Motoröl auf das Kolbenbolzenlager und den Kolbenboden spritzt.Die
zweite Olleitung führt den Hauptölstrom zum Microfilter O, der auch die
feinsten Verunreinigungen •aus demMotorölfiltert.Dasgereinigte Motoröl
Wirdüber eineOlleitungund den Kupplungsdeckel in die Kurbelwellezurn
Pleuellager @ gepumptund läUftin das Kurbelgehäuse ab. Durchdie
wechselnden Druckverhöltnisse Wird das 01 über den Kanal O zurn
Getriebegefijhrt und gelangt über die Zahnräderin den Olsumpf.In den
Olsumpf toucht auch die Steuerkette@ ein und nimmt Motoröl mit nach
4
obentzumZylinderkopf. D urchdie Bohrung O gelangfdasMotorölzur
Nockenwelle O undden Ventilen.Das Kugelventil O verhindert, d aß
MotorölausdemOlsumpfin den Kurbelraum zurückfließt.
3
5
Seite
. .1-1
.1-2
. . 1-2
.1-3
.1-4
.1-4
1-5
. 1-6
