1.1

Stromversorgung

Für denFernschreibdecoder benötigen SieeinNetzgerät m it 12-14 Volt Gleichspannung ( stabilisiert) m it
mindestens I A Strom_Auf der Rückseite befindet sich die Kleinspannungsbuchse(2.1 mm), der INNERE
PIN ist der PLUSPOL Verbinden Sic nun das beigclcgtc Kabel mit Ihrcm Nctzteil und der
Kleinspannungsbuchse. Beachten Sie,dassROT PLUS(+) undBLAU MINUS (-) ist.
Der Strombedarf des Decoders ist aufgrund der Verwendung moderner CMOS-Technik mit rund 06 A
gerinb Für den Decoder Wird ein elektronisch stabilisiertes Netzgerät benötigt. Die Angaben verschiedener
Net-zgcräteherstellerbewegensich oft an der Leistungsgrenzz.Bei Vollast kann sich dann das Netzgerät
erhcblich erhitzen; ein leicht überdimensioniertes Netzteil ist deshalb zu empfehlen (ca. 2 A - 3 A
Stromabgabe). Der Fernschreibdecoder besitzt intern eine Sicherung; im Falle einer Verpolung brennt
diese durch.
1.2 Empfänger
Der eingebaute Demodulator
Volt bis maximal 5 Vss. Bei viclen Kurzwellenempfångern ist ein Line-Ausgang Oder ein Tonbandausgang
mit einem festen Pegel vorhanden. Benutzen Sie dieses von der Lautstärke unabhängigeSignal. Der hohe
Regelumfang des Decoders
beigelegte, abgeschirmte Kabel mit den Cinch-Steckern; fur den Anschluss an eine Klinkenbuchse kann ein
Übergangsstecker benutztwerden_
1.3 VIDEO scnnittstelle
Verwenden Sie das beigelegte CINCH-CINCH Katrl und verbinden Sie den Videoausgang mit dem
75-0 hm Eingang des Videomonitors.

Einstellung der Videoparameter:

W ählenSie Modul A an. Mit der Taste Fl Wird die lßtallatiOn der Videoparameter aufgerufen.
Mit der Taste Fl Wird der Video-Mode eingestellt:
Video 40 Zeichen x 18Zeilen Oder 80 Zeichen x 24 Zeilen (Der Mode Wird nicht sofort initialisiert).
Mit der Taste R2 Wird der Qrsor-M0de
Cursor nicht sichtbar, Cursor Ohneblinken, Cursor blinkt langsam,Cursor blinkt schnell
Mit der Taste F3 Wird die Video-Synch Frequenz eingestellt:
SynchSOHz Oder Hz (Vorsicht: falsch cingcstclltcr
U mschalten derSynch-Frequenz: Gerätausschalten, Geräteinschalten, Fl drücken,P3drücken)

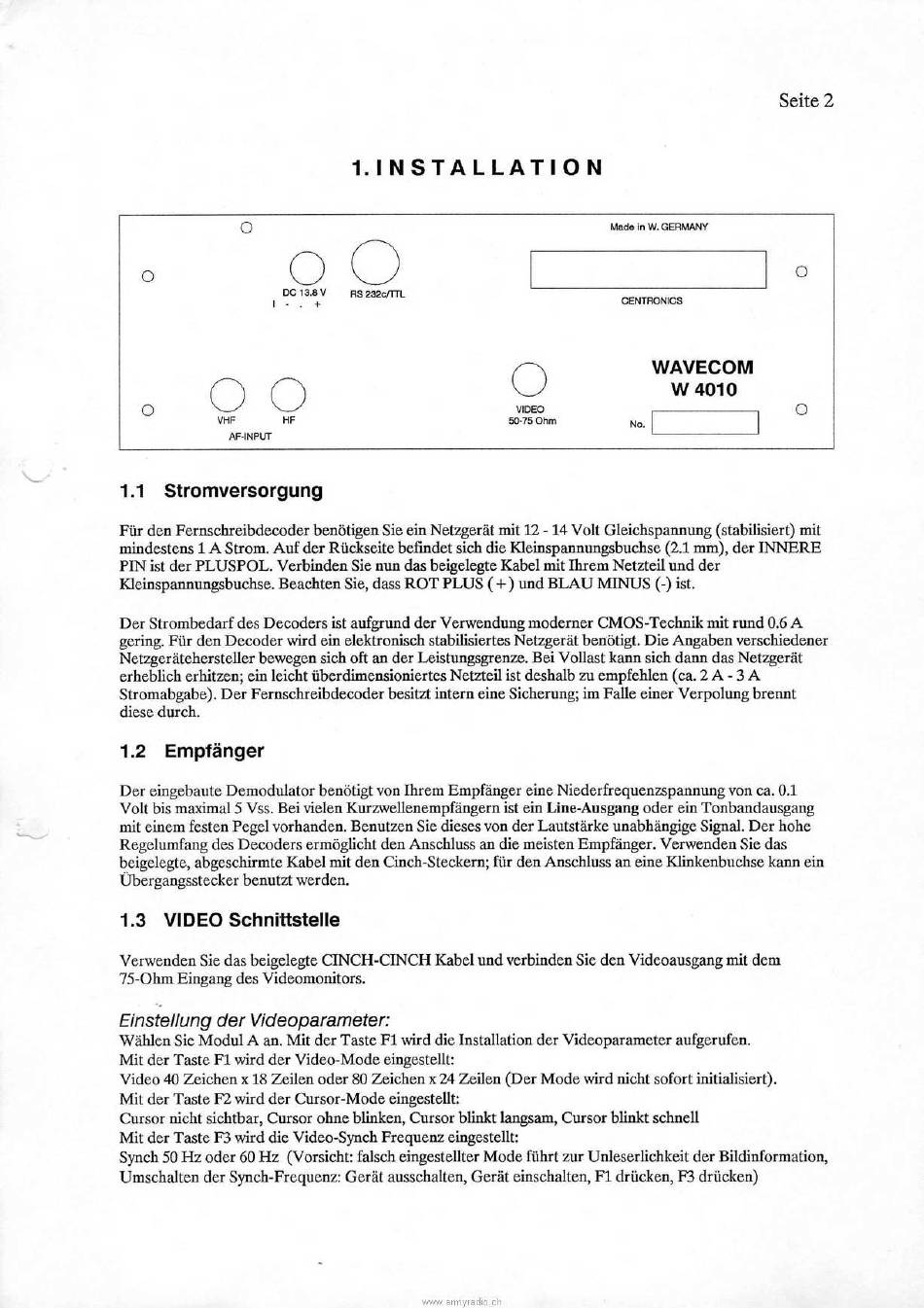

I.INSTALLATION
O
von Ihrem Empfånger eine Niederfrequenzspannung von ca.0.1
den Anschluss an die meisten Empmnger. Verwenden Sie das
führt zur Unlescrlichkeit der Bildinformation,
seite 2
