3. Systemkonfiguration und Eigenschaften

3. Systemkonfiguration und Eigenschaften
Artikelnummern
L70PNV600W4X2 L70PNV601W4X2 L70PNV602W4X2
L70PNV600ST4X3 L70PNV601ST4X3 L70PNV602ST4X3
Das System wurde so vorkonfiguriert, dass die Monitore 1.1, 2.1, 1.2 und 2.2 die linke Vierergruppe und die Monitore 3.1, 4.1, 3.2
und 4.2 die rechte Vierergruppe bilden.
Jede Vierergruppe zeigt bei Anschluss eines Eingangssignals mit der Auflösung 1920x1080 am DVI IN von 1.2 bzw. 3.2 ein Voll-
bild über die gesamte Fläche.
Bitte fragen Sie alternative Bespielkonzepte bei Sharp Visual Solutions an. Email: Europe-VisualSolutions@sharp.eu.
Bezeichnung der Monitorpositionen:
1.1 2.1
1.2 2.2
Voreingestellte IP-Adressen:
1.1 = 192.168.0.41
2.1 = 192.168.0.42
3.1 = 192.168.0.43
4.1 = 192.168.0.44
1.2 = 192.168.0.45
2.2 = 192.168.0.46
3.2 = 192.168.0.47
4.2 = 192.168.0.48
Leistungsaufnahme bei 4x2-Konfiguration:
PN-V600 2,48 kW
PN-V601 3,84 kW
PN-V602 max. 4,08 kW, min. 1,56 kW
3.1 4.1
3.2 4.2
10

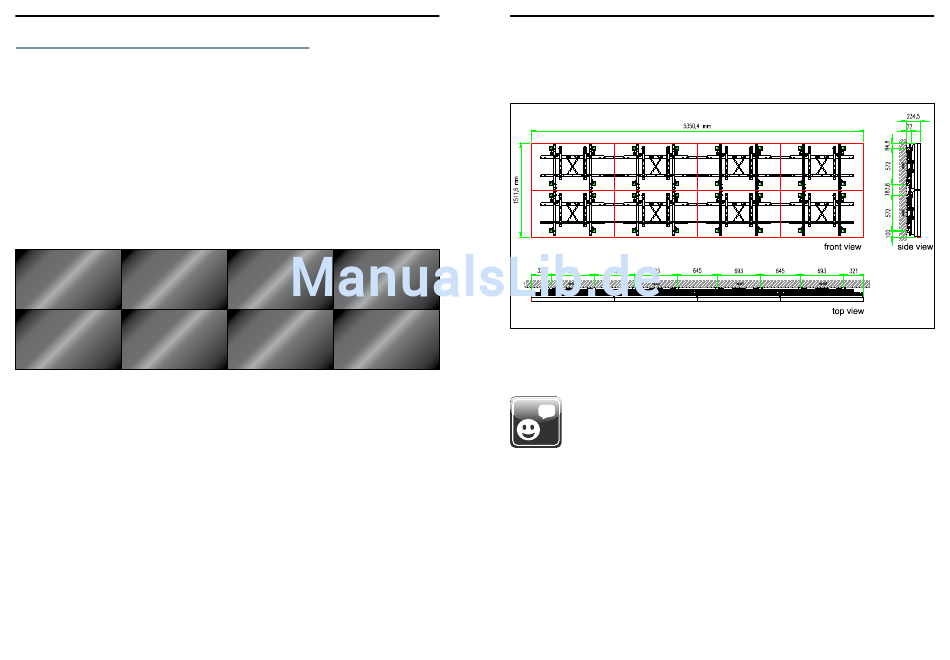

3.1 Masszeichnung 4x2 Wandhalterungssystem
Für folgende Artikelnummern:
L70PNV600W4X2 L70PNV601W4X2 L70PNV602W4X2
Gewicht:
easyHOOK SHP V601
Halterung pro Monitor 11,0 kg
with Sharp PN V601
05/2012
Gesamt inklusive aller Monitore 448,0 kg
Hinweis
Bei montierten Monitoren ist die maximale Normal- und Vertikalkraft pro Haltepunkt wie folgt:
N = 0,52 kN (Normalkraft)
d
V = 0,38 kN (Vertikalkraft)
d
Die mindestens zu verwendenden Dübel für die Verankerung in gerissenem Beton C20/25 sind:
Fischer FAZ II M8
Würth W FAZ A4 M8
Andere Verankerungen sind im Einzelfall zu untersuchen:
N = 0,52 kN V = 0,38 kN
d d
3. Systemkonfiguration und Eigenschaften
construction weight per screen: 11,0 kg
total weight inclusive screens: 448,0 kg
landscape 4x2
11
