2 SICHERHEIT

2 Sicherheit

2.1 Verhalten im Notfall

Bei einem Notfall sind unverzüglich folgende Maßnahmen zu ergreifen:
• Feuerungsanlage abschalten
• Feuerungsanlage abkühlen lassen
• Feuerungsanlage stromlos schalten
• Feuerungsanlage durch Fachmann prüfen lassen
• Falls der NET-Wärmetauscher mit einem Bypass ausgestattet ist: Stellantrieb auf
Funktion prüfen
• Funktion der Umwälzpumpe und ggf. Reserve-Umwälzpumpe prüfen
• Wärmespeicher auf ausreichende Kapazität prüfen
• Falls eine Reserve-Wärmeabnahme vorgesehen ist: Automatische Umschaltung auf
Funktion prüfen
NET-Wärmetauscher dürfen nach einer Notabschaltung erst wieder eingeschaltet werden
nachdem die gesamte Anlage auf unter 100 °C abgekühlt ist. Ansonsten besteht die
Gefahr von Dampfschlägen, welche das Gerät zerstören können.
2.2 Bestimmungsgemäße Verwendung
Der NET-Wärmetauscher dient der Rückgewinnung von Abwärme, die bei Produktionspro-
zessen entsteht oder zur Nutzung der Wärme der Abgase von Biomasse-Heizkesselanlagen.
Die Abwärme wird über den NET-Wärmetauscher an ein Trägermedium (z. B. Heizungswas-
ser) übertragen. Der NET-Wärmeübertrager darf nicht mit korrosiven Abgasen beaufschlagt
werden.

2.3 Einsatzbereich

Der NET-Wärmetauscher dient der Effi zienzverbesserung von Feuerungsanlagen.
Die NET Wärmetauscher sind nur für den Einsatz im Innenbereich geeignet. Beim Einsatz im
Außenbereich ist zwingend eine Einhausung erforderlich.
Der NET-Wärmetauscher ist für die in den technischen Daten beschriebene Art der Feurungs-
anlage ausgelegt.
Ein abweichender Einsatzbereich ist nicht zulässig und durch die Herstellerverantwortung
nicht abgedeckt.

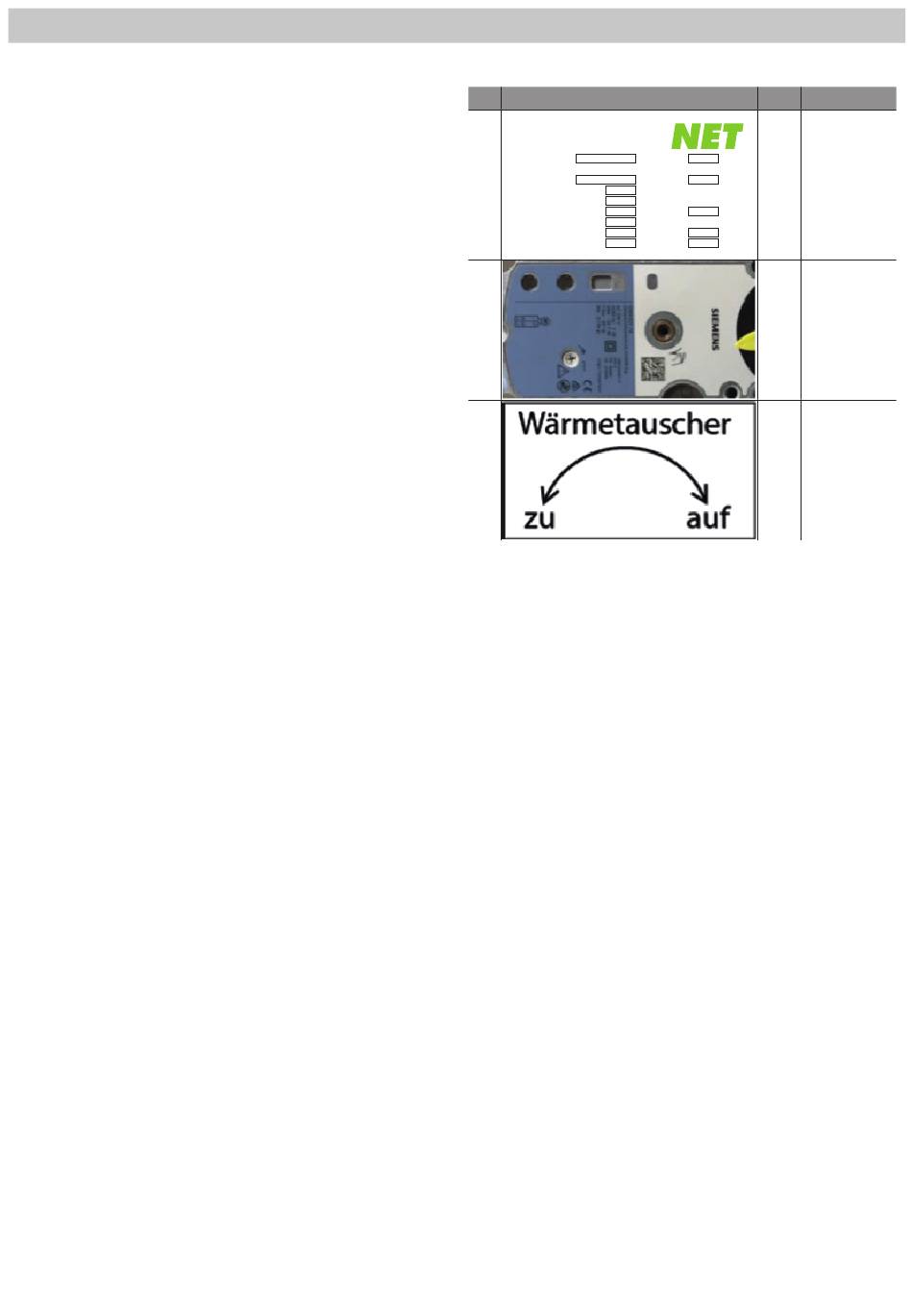

2.4 Sicherheitskennzeichnung an der Maschine

Die Schilder auf dem NET-Wärmetauscher enthalten wichtige technische Hinweise. Die Schil-
der dürfen nicht entfernt werden. Falls ein Schild unlesbar geworden ist oder sich abgelöst
hat, muss das entsprechende Schild durch ein neues Schild ersetzt werden. Ersatzschilder
können beim Hersteller bestellt werden.
4
Pos. Schild
1
NET – NEUE ENERGIE - TECHNIK
Kutzner + Weber GmbH Tel.: +49 (0) 81 41/957-400
Frauenstraße 32 · 82216 Maisach www.netenergie.de
Wärmetauschertyp
für Medienpaar Gas–Wasser
Geräte-Nr.
Rauminhalt Wasser Liter
Betriebsüberdruck max. Wasser bar
Betriebstemperatur max. Wasser °C
Nennwärmeleistung kW
Gewicht gesamt kg
Werkstoff Gehäuse
2
3
Tab. 2: Beschilderung

2.5 Minimale Abgastemperatur

Die minimale Abgastemperatur hängt von der verwendeten Wassertemperatur im Wärme-
tauscher ab und kann dabei auch unter 100 °C fallen. Dabei muss auch von einer erhöhten
Restfeuchtigkeit ausgegangen werden. Diese kann bis zu 100 % der relativen Feuchtigkeit
betragen. Vor dem Einbau eines NET-Wärmetauschers kann in Abhängigkeit vom Verwen-
dungszweck die minimale Abgastemperatur und bei vorgegebener Abgaszusammensetzung
vor dem Wärmetauscher gemäß VDI-Wärmeatlas die zu erwartende Abgaszusammenset-
zung nach dem Wärmetauscher berechnet werden. Der Schornstein kann dann so ausgelegt
werden, dass möglicherweise anfallendes Kondensat zu keiner Beschädigung des Schorn-
steins führt. Gegebenenfalls muss dazu ein bestehender Schornstein saniert werden.
Vor dem Einbau des Wärmetauschers ist der zuständige Bezirksschornsteinfeger in Kenntnis
zu setzen.

2.6 Sicherheitstemperaturbegrenzer

Bei Überhitzung des NET-Wärmetauschers muss laut DIN EN 12828 gewährleistet werden,
dass es zu keiner Gefahr durch Verdampfung kommt. Dies geschieht durch einen Sicher-
heitstemperaturbegrenzer (STB). Der Schaltplan im Anhang zeigt den vorgeschriebenen
elektrischen Anschluss. Zusätzlich empfehlen wir zur Aufrechthaltung der Betriebssicherheit
der Produktionsstätte den Einsatz eines Temperaturwächters (STW), welcher durch Feder-
rücklauf bei stromlosem Antrieb den Bypass öffnet.
Sicherheitstemperaturbegrenzer und -wächter sind so zu montieren, dass sie durch Strah-
lungswärme der Anlage nicht beeinfl usst werden.
Es wird empfohlen, dass die zur Wärmerückgewinnungsanlage gehörenden, stromführen-
den Teile so verkabelt werden, dass der Stellmotor für den Bypass des Wärmetauschers
nur dann öffnet, wenn eine Freigabe vom Regler, Rauchsauger, STW und STB vorliegt.
Art.-Nr. 2108925 | Stand 03/2025
Anzahl Bedeutung
1 Typenschild auf
dem Rippenrohr-
register
Art.-Nr.
Baujahr
Gas °C
Register kg
Register
1 Typenbezeichnung
(Beispiel) auf
Stellantrieb (nur
bei Typenreihe
mit integrierter
Bypassklappe)
1 Schild neben dem
Stellantrieb (nur
bei Typenreihe
GB)
