6 MONTAGE UND INSTALLATION

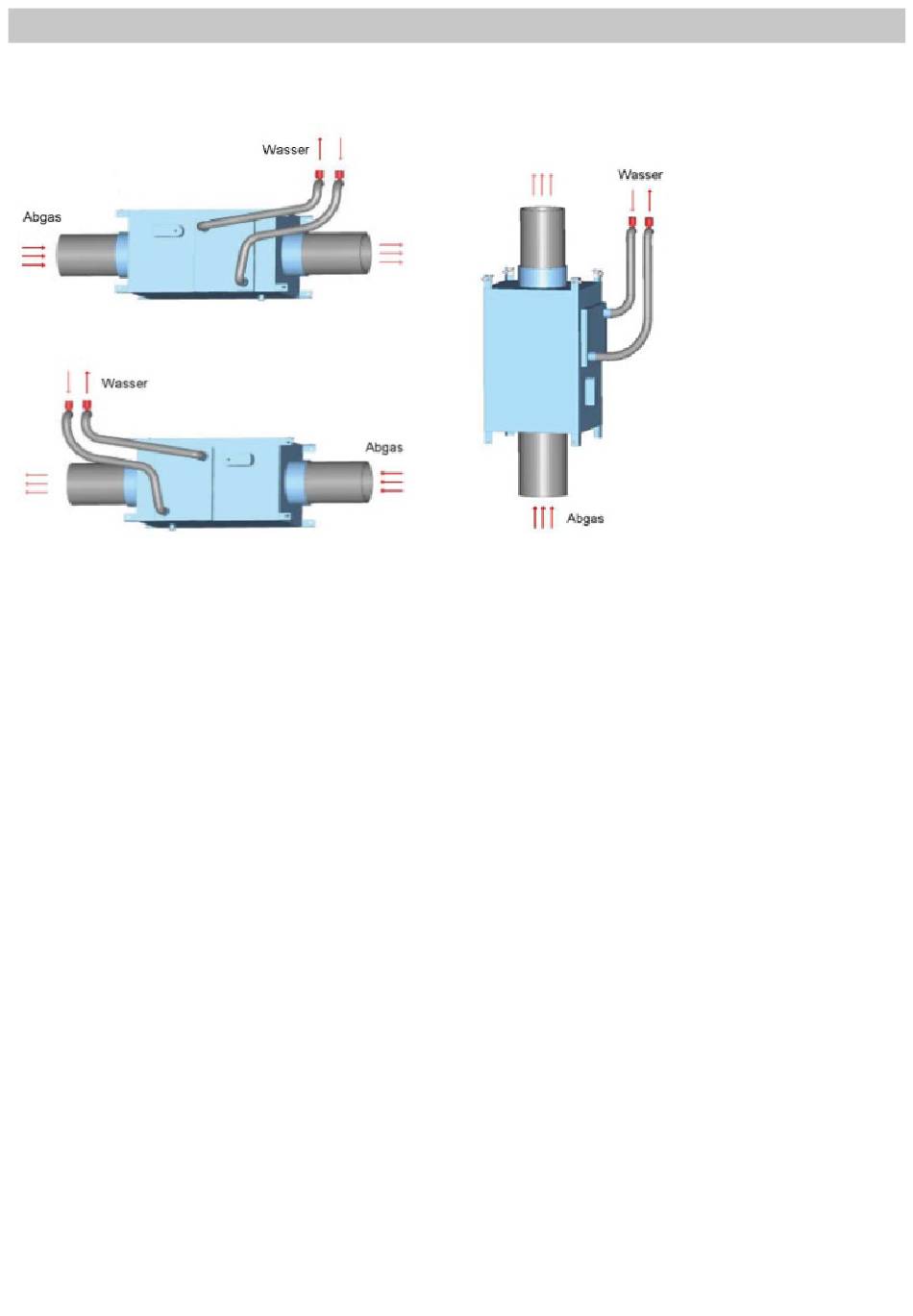

Zur Identifizierung sind die verschiedenen Typen nachfolgend dargestellt:
Abb. 3: waagerechte Montage, Abgaseintritt von links
Abb. 4: waagerechte Montage, Abgaseintritt von rechts
Da sich das Wasser während des Durchgangs durch den Wärmetauscher erwärmt, wird die
Wasserzuleitung als Rücklauf bezeichnet. Der Wasseraustritt wird als Vorlauf bezeichnet.
An der höchsten Stelle des Wasserkreises muss eine automatische Entlüftung angebracht
werden. Die Verwendung anderer Medien als Wasser ist auf Anfrage möglich.

6.2.2 Aufstellungsort

Beachten Sie bei der Montage, dass die für einen sicheren Betrieb und für die Wartung
notwendigen Abstände zu Wänden oder Gegenständen gegeben sind. Folgende Punkte sind
zu beachten:
• An der Seite der Wasseranschlüsse sollte ein freier Raum in der Breite des NET-Wärme-
tauschers vorgesehen sein. Dies ermöglicht den einfachen Ausbau des Glattrohrregisters
für Reinigungsarbeiten.
• Wegen der hohen Temperaturen des Gehäuses ist auf ausreichenden Abstand zur Decke
bzw. zu angrenzenden Wänden zu achten bzw. eine entsprechende brandschutztech-
nische Isolierung anzubringen. Es gelten die Anforderungen der Mindestabstände nach
DIN 18160-1, s. a. Punkt 2.7.
• In der Nähe des NET-Wärmetauschers dürfen keine entzündlichen Materialien gelagert
werden, s. a. Punkt 2.7.

6.2.3 Befestigungspunkte

Der NET-Wärmetauscher darf ausschließlich an den dafür vorgesehenen Befestigungswinkeln
montiert werden. An den angeschweißten Befestigungswinkeln mit Langlöchern kann der
NET-Wärmetauscher entweder von der Decke abgehängt oder auf einer Konsole bzw. einem
Gerüst montiert werden. Dabei ist entweder auf die maximale Belastbarkeit der Deckenauf-
hängung oder auf ein ausreichend stabiles Gerüst zu achten.
Folgende Punkte sind zudem zu beachten:
• Mindestabstände zu brennbaren Gegenständen
• Zugänglichkeit für Wartungsarbeiten
• Vorgeschriebene Warnschilder müssen sichtbar, lesbar und beständig angebracht werden.
• Der NET-Wärmetauscher muss gegen mechanische Einwirkung geschützt sein.
• Für den Abgas- und Wasserdurchfluss müssen die vorgesehenen Anschlüsse verwendet werden.
10
Abb. 5: senkrechte Montage, Abgaseintritt von unten
• Die Abgas- und Wärmeanschlüsse dürfen keinen unzulässigen mechanischen Kräften
oder Schwingungen ausgesetzt sein. Wenn durch die Art der Verbrennung Schwingun-
gen ausgelöst werden, müssen entsprechende Gegenmaßnahmen mit dem Hersteller
abgestimmt werden.
• Schweißtechnische Verbindungen müssen fachmännisch und durch anerkannte
Schweißverfahren durchgeführt werden. Die Schweißnähte müssen von einem Prüfer
abgenommen werden.
• Die Überwachung der Betriebsparameter muss durch geeignete Instrumente und Vor-
richtungen ermöglicht werden.
• Alle Hinweisschilder auf dem NET-Wärmetauscher müssen sichtbar sein.
6.2.4 Wasserqualität
Das Füll- und Ergänzungswasser muss den Qualitätsanforderungen der VDI Richtlinie 2035
entsprechen. Insbesondere gilt dies für:
• Salzgehalt
• Kalkgehalt
• Gelöste Gase
6.2.5 Temperaturfühler
Einbau:
– Temperaturfühler Vorlauf in 3-fach Tauchhülse
– Temperaturfühler STW und STB in 3-fach Tauchhülse
– Temperaturfühler Speicher Rücklauf ist im Rücklauf am Pufferspeicher zu installieren
6.2.6 Vorkehrungen für die Wärmeausdehnung
Da sich der NET-Wärmetauscher im Betrieb in allen Richtungen um bis zu 5 mm ausdehnen
kann, darf die Verschraubung nur an einer Seite starr sein. Die Verschraubung an der
Gegenseite muss so ausgeführt werden, dass sowohl eine sichere Befestigung, als auch die
Möglichkeit der Längenausdehnung gegeben ist. Auch die Abgasanschlüsse, die Wasser-
anschlüsse und der Kondensatablauf müssen so gestaltet sein, dass durch die Längen-
ausdehnung weder Gefahren noch verschleißfördernde Verspannungen entstehen.
