EVU, 400 V~ 3N Inneneinheit mit integrierter elektrischer Zuheizer
und 400 V~ 3N Außeneinheit

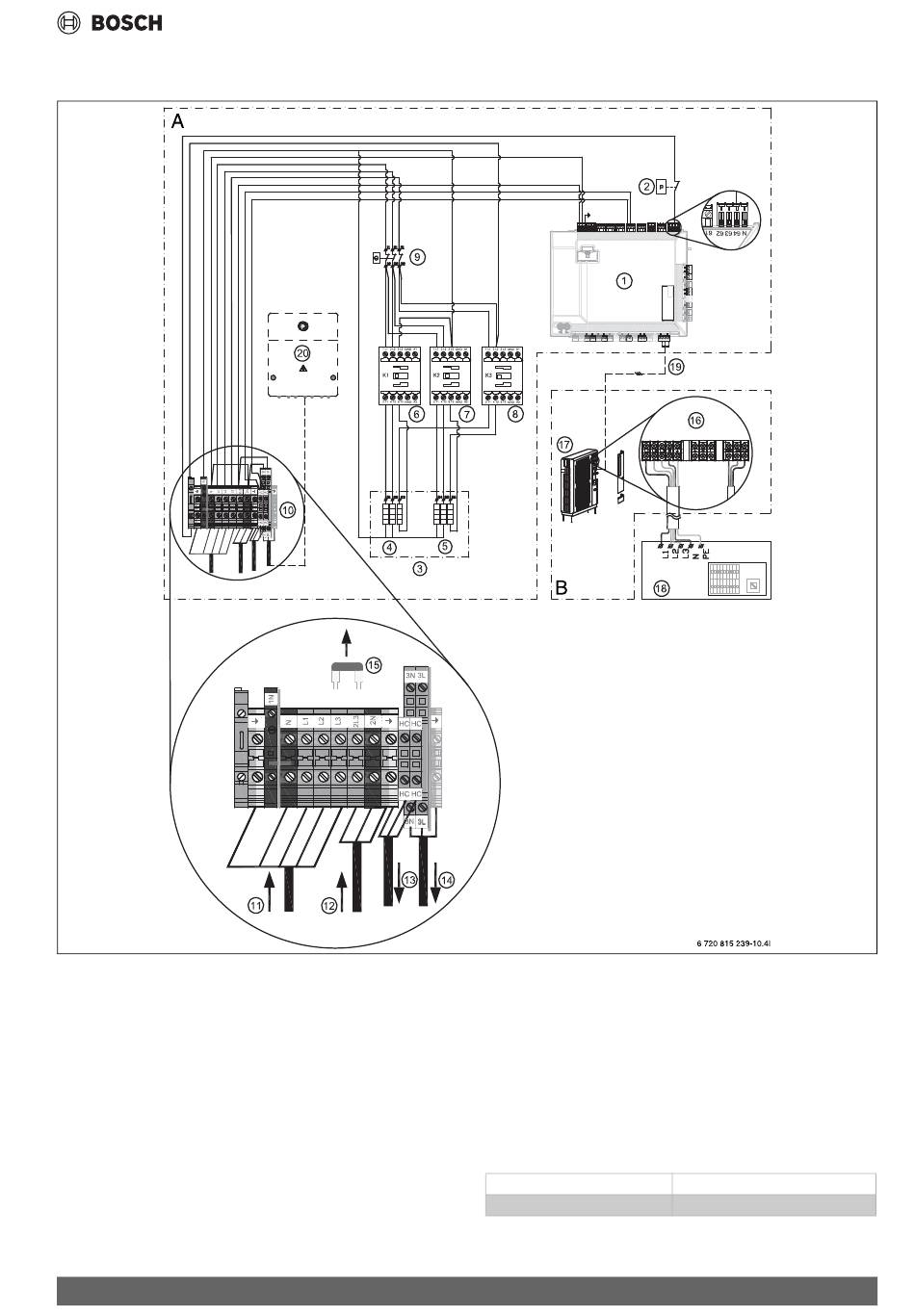

Bild 37 EVU, 400 V~ 3N Inneneinheit mit integrierter elektrischer Zuheizer und 400V~ 3N Außeneinheit
[A] Inneneinheit
[B] Außeneinheit
[1] Installationsmodul SEC 20 in der Inneneinheit
[2] Druckwächter
[3] Elektrischer Zuheizer 9 kW
[4] Heizelement 3x1 kW (3x53 Ω)
[5] Heizelement 3x2 kW (3x27 Ω)
[6] Relais 1 (K1)
[7] Relais 2 (K2)
[8] Relais 3 (K3)
[9] Überhitzungsschutz
[10] Anschlussklemmen Inneneinheit
[11] 400V~ 3N Spannungsversorgung
[12] 230V~ 1N Spannungsversorgung für Installationsmodul
[13] 230V~ 1N Spannungsversorgung für Heizkabel
Compress 3000 AWES – 6721872963 (2023/06)
[14] 230V~ 1N Spannungsversorgung für Zubehör
[15] Brücke
Bei EVU-Anschluss die Brücke zwischen L3 und 2L3 entfernen.
Die Anschlussklemmen 2L3/2N werden dann für die 230 VAC
Spannungsversorgung des Installationsmodules verwendet
[16] Anschlussklemmen Außeneinheit
[17] Außeneinheit
[18] 400 V~ 3N Spannungsversorgung Außeneinheit
[19] Abgeschirmte CAN-Busleitung 2 x 0,75mm
[20] EMS Zubehör
