19) ROHRADAPTER KIT RD2311
MONTAGEANLEITUNG

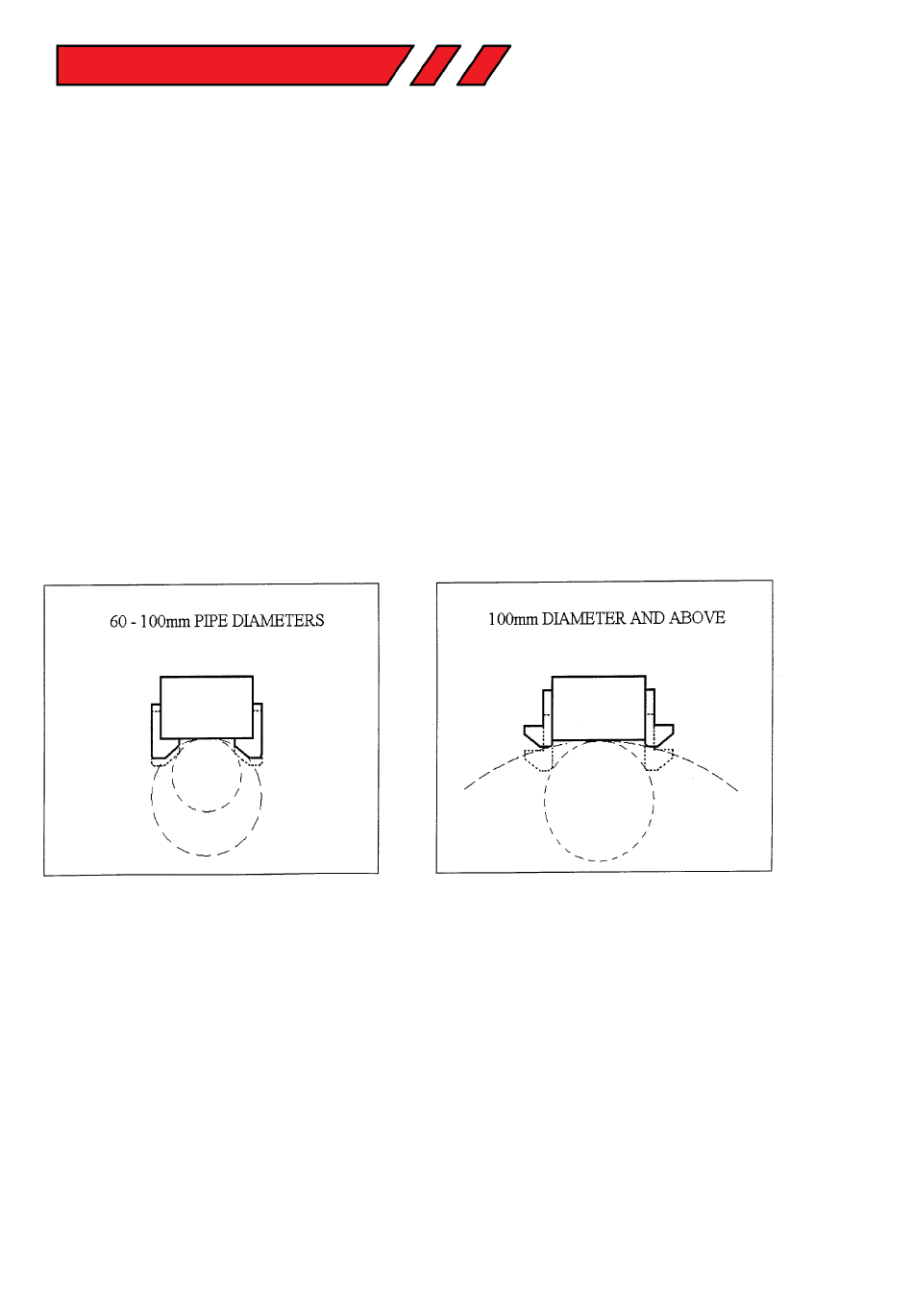

• Abhängig von der Größe des zu schneidenden Rohres (siehe Abbildungen) befestigen Sie
verstellbare Winkelplatten RD3328 mit Zylinderschrauben RD4325 und Unterlegscheiben
RD4205 (je 4 Stück) an den Magnetseiten. Nicht festziehen.
• Platzieren Sie die Maschine auf der Mittellinie des Rohrs und achten Sie darauf, dass der
Magnet in einer Linie mit der Längsachse des Rohrs liegt.
• Schalten Sie den Magneten ein und schieben Sie die Gleitplatten bis zum Außendurchmesser
des Rohres nach unten. Ziehen Sie die Schrauben auf beiden Seiten von Hand fest, prüfen Sie
dann noch einmal, ob die beweglichen Platten vorne und hinten das Rohr in voller Länge
berühren, und befestigen Sie die Platte fest. Führen Sie das Sicherheitsband durch die Laschen
an der Vorderseite des Gehäuses, um das Rohr herum und ziehen Sie es fest.
• Üben Sie beim Schneiden des Lochs KEINEN übermäßigen Druck aus, sondern lassen Sie den
Fräser in die Schnittfläche eindringen.
