Element 50 AUTOHandbuch

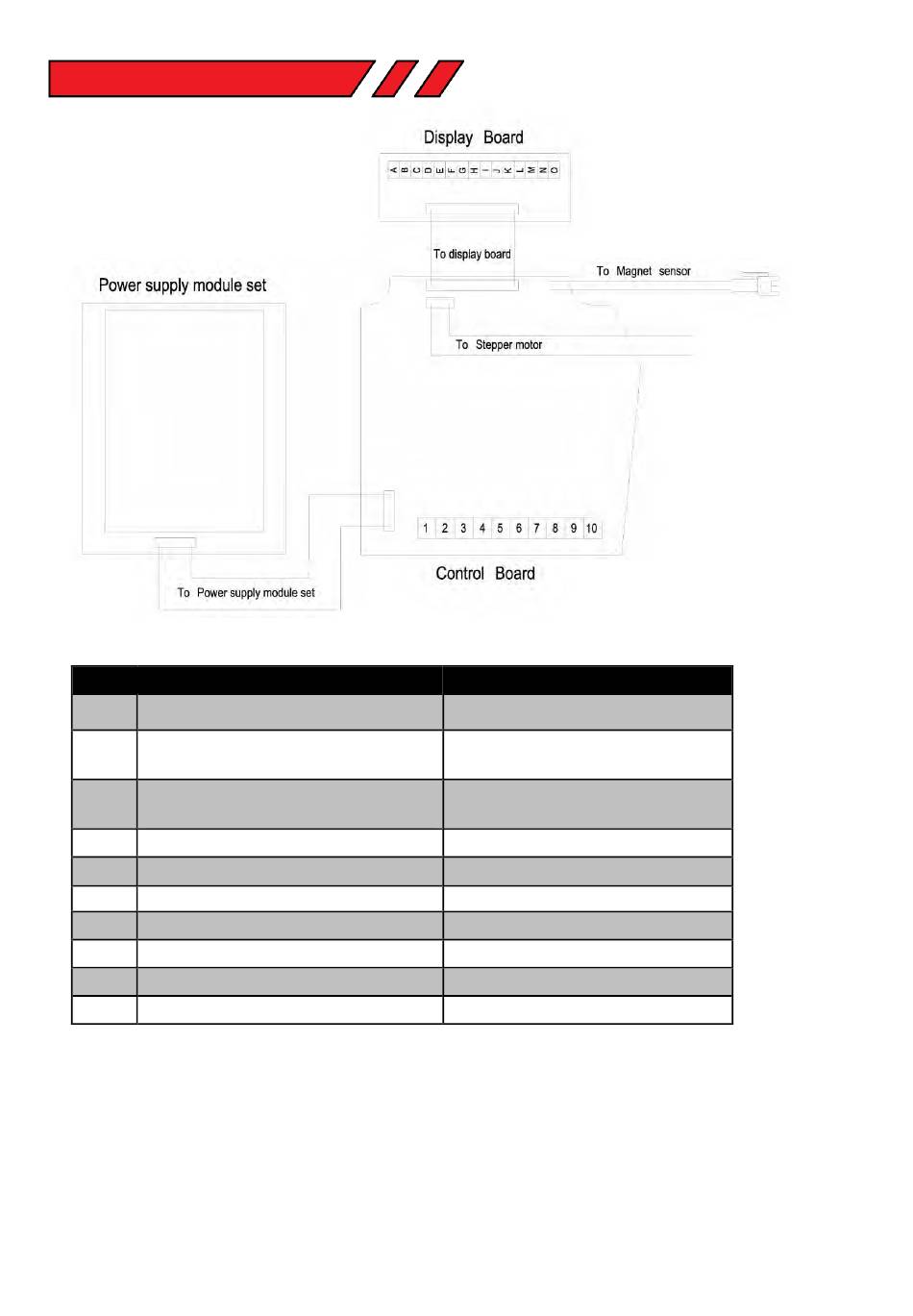

15)SCHALTPLAN

Nein
1 Netz-Live-Eingang
Drehzahlregler-Modul
2
Anschlusskabel
Drehzahlregler-Modul
3
Anschlusskabel
4
Netzneutraler Eingang
5 Magnet positiver Ausgang
6
Magnet negativer Ausgang
7
Feldspule Zuleitungsdraht
8
Feldspule Zuleitungsdraht
9 Kohlebürste Bleidraht
10 Kohlebürste Bleidraht
Originalanleitung

Funktion

Farbe des Drahtes
Braun
Weiß
Rot
Blau
230V Rot, 110V Blau
Schwarz
Blau
Grün
Schwarz
Braun
16
