Fritz!Box 7690 Konfiguration
Ftth/glasfaser
Quicklinks
FRITZ!Box-Konfiguration
– FTTH/Glasfaser –
Im Folgenden wird erläutert, wie Sie Ihre FRITZ!Box für einen Glasfaser-Anschluss konfigurieren. Bitte
beachten Sie, dass diese Anleitung vom aktuellsten Firmware-Stand der FRITZ!Box ausgeht.
Bilder/Inhalte können ggf. abweichen.
Schritt 1:
Verbinden Sie Ihre FRITZ!Box über das mitgelieferte Netzteil mit Strom.

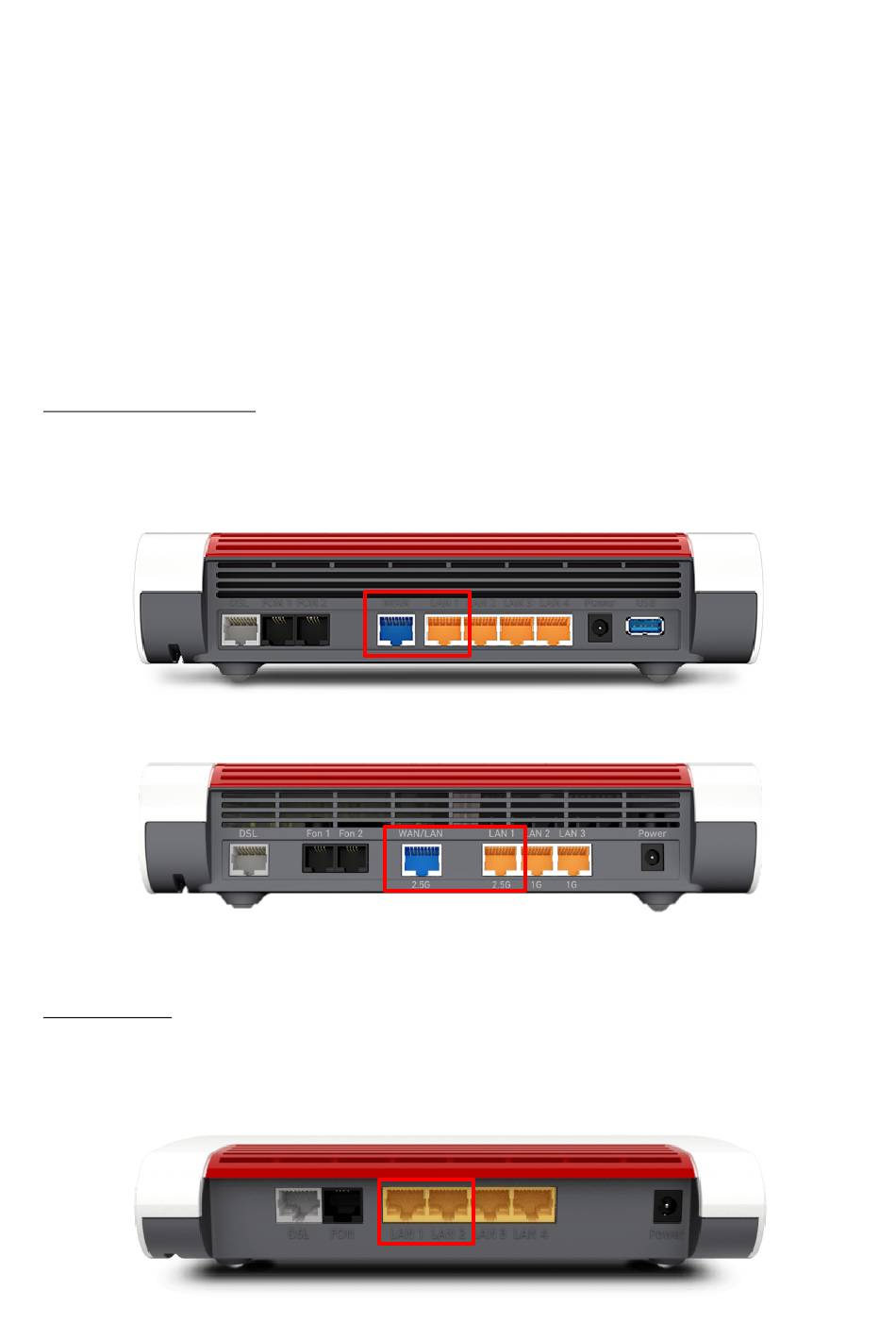

Modell 7690/7590 AX (v2):
Stecken Sie das mitgelieferte Netzwerkkabel in die Buchse WAN der FRITZ!Box und in den linken LAN-
Port Ihres Netzabschlussgeräts (NAG/ONT). Verbinden Sie die FRITZ!Box mit einem weiteren
Netzwerkkabel über die Buchse LAN1 mit der Netzwerkschnittstelle Ihres PCs oder per WLAN.
FRITZ!Box 7590 AX
FRITZ!Box 7690
Model 7530 AX:
Stecken Sie das mitgelieferte Netzwerkkabel in die Buchse LAN1 der FRITZ!Box und in den linken LAN-
Port Ihres Netzabschlussgeräts (NAG/ONT). Verbinden Sie die FRITZ!Box mit einem weiteren
Netzwerkkabel über die Buchse LAN2 mit der Netzwerkschnittstelle Ihres PCs oder per WLAN.
Verwandte Anleitungen für Fritz!Box 7690
Inhaltszusammenfassung für Fritz!Box 7690
- Seite 1 Verbinden Sie Ihre FRITZ!Box über das mitgelieferte Netzteil mit Strom. Modell 7690/7590 AX (v2): Stecken Sie das mitgelieferte Netzwerkkabel in die Buchse WAN der FRITZ!Box und in den linken LAN- Port Ihres Netzabschlussgeräts (NAG/ONT). Verbinden Sie die FRITZ!Box mit einem weiteren Netzwerkkabel über die Buchse LAN1 mit der Netzwerkschnittstelle Ihres PCs oder per WLAN.
- Seite 2 Stecken Sie nun das mitgelieferte Glasfaserkabel in die Buchse des SFPs und das andere Ende in Ihre Glasfaserdose. Verbinden Sie die FRITZ!Box mit einem weiteren LAN-Kabel über die Buchse LAN1 mit der Netzwerkschnittstelle Ihres PCs oder per WLAN.
- Seite 3 Bitte beachten Sie, dass ab hier eine weitere Konfiguration nur dann notwendig ist, wenn Sie Ihre FRITZ!Box im Handel gekauft haben. Ein über uns bezogenes Gerät wird für Sie vorkonfiguriert, sodass Sie lediglich noch Schritt 8 ausführen müssen und sodann mit den Telefonie-Einstellungen fortfahren können (siehe Anleitung „FRITZ!Box-Konfiguration Telefonie“).
- Seite 4 Um fortfahren zu können, wählen Sie danach bitte Fortschritt anzeigen (s. u.) und hiernach Einrichtung jetzt beenden. Bestätigen Sie mit Einrichtung abschließen, um den Assistenten endgültig zu schließen. Schritt 5: Klicken Sie nun im Menü links auf Internet und anschließend auf Zugangsdaten.
- Seite 5 Schritt 6: Wählen Sie in der Übersicht folgende Einstellungen: Internetanbieter weitere Internetanbieter anderer Internetanbieter Name Stiegeler (manuelle Eingabe) Anschluss Externes Modem oder Router Betriebsart Internetverbindung selbst aufbauen PPPoE Zugangsdaten Benutzername und Kennwort (vorab per Post zugestellt)
- Seite 7 Sie wohnen in einem Versorgungsgebiet, wo Unsere Grüne Glasfaser (UGG) das Glasfasernetz gebaut hat und Sie besitzen eine eigene FRITZ!Box? Klicken Sie auf „Verbindungseinstellungen ändern“. Unter VLAN-Einstellungen setzen Sie den Haken bei „VLAN für den Internetzugang verwenden“ und tragen unter VLAN-ID die 7 ein.
- Seite 8 Klicken Sie im Navigationsmenü auf Heimnetz und anschließend auf Netzwerk. Klicken Sie auf den Tab Netzwerkeinstellungen. Modell 7690: Nun stellen Sie alle LAN-Ports um, indem Sie auf die Kreise unter Power Mode klicken: LAN 1 und WAN auf 2,5 Gbit/s, LAN 2 und 3 auf 1 Gbit/s. Wählen Sie anschließend Übernehmen, um die Einstellungen zu...
- Seite 9 Übrige FRITZ!Box-Modelle: Nun stellen Sie alle vier LAN-Ports um, indem Sie auf die Kreise unter Power Mode – 1Gbit/s klicken. Wählen Sie anschließend Übernehmen, um die Einstellungen zu speichern. Schritt 9 (empfohlen): Um Ihrem WLAN einen individuell gewählten Namen zu geben, gehen Sie bitte wie folgt vor: Wählen Sie im Menü...
- Seite 10 Telefonen (69,- €); Erweiterter Installationsservice: Konfiguration der FRITZ!Box, Konfiguration WLAN an der FRITZ!Box, Einrichtung der Telefone, Einrichtung von waipu.tv, alternativ Einrichtung von DVB-C TV (standortabhängig), Installation von WLAN- und/oder DECT-Repeatern (99,- €). Hinweise: Das Verlegen und Installieren von hausinternen Verkabelungen ist nicht Bestandteil des Installationsservices.
