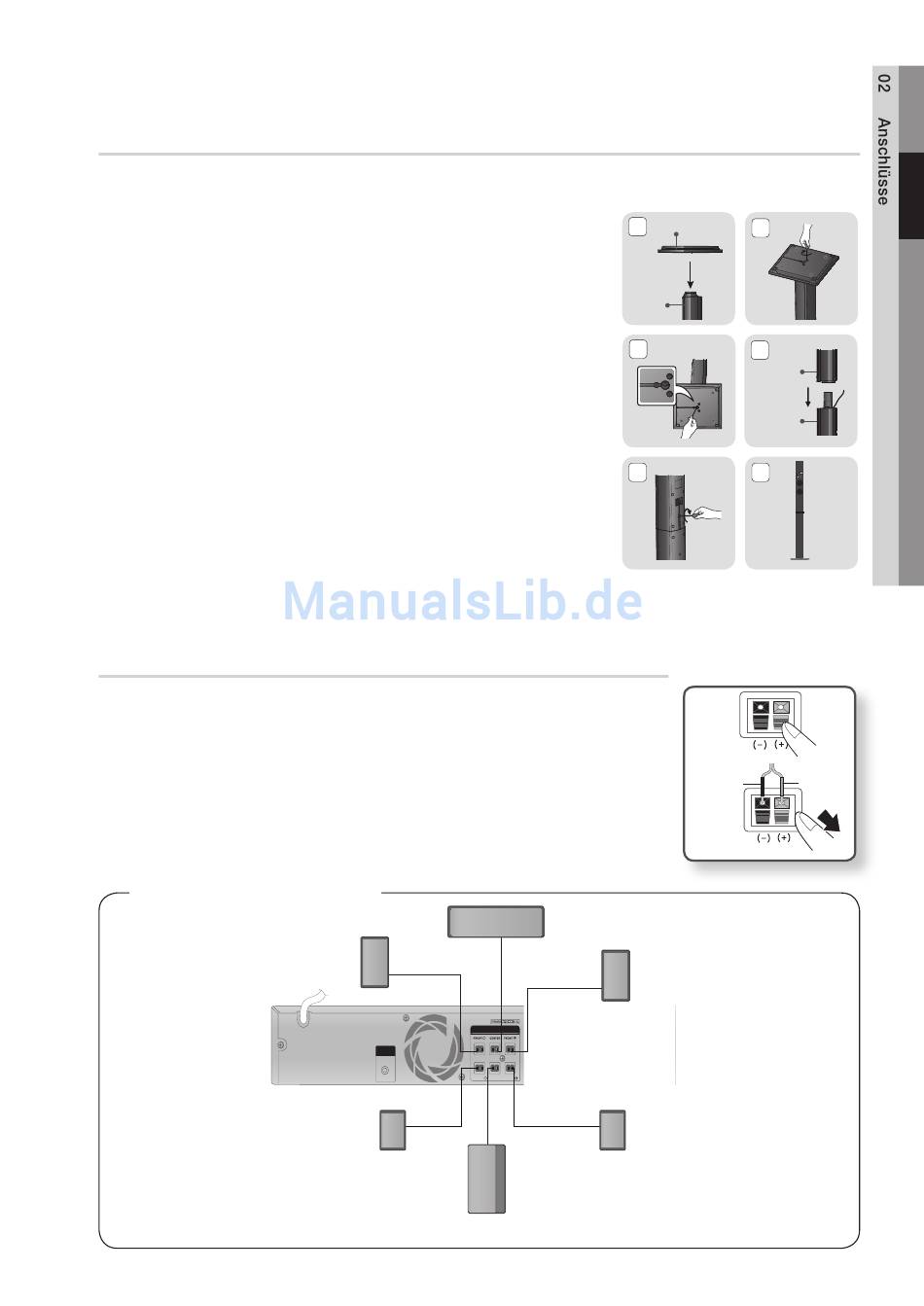

Lautsprecher auf dem Tallboy-Fuß installieren
* Nur HT-E453 – Front-Lautsprecher
* Nur HT-E455 – Front-/Surround-Lautsprecher
1. Drehen Sie die Unterseite der Bodenplatte nach oben und montieren
Sie sie auf dem Standfuß.
2. Die drei Schrauben (5*15 für die Verbindung von Ständer und Fuß) im
Uhrzeigersinn in die drei Öffnungen mit Hilfe eines Schraubenziehers, wie in der
Abbildung dargestellt, befestigen.
!
ACHTUNG : Wenn Sie einen Drehmoment-Schraubendreher verwenden,
achten Sie bitte darauf keine übermäßige Kraft anzuwenden. Andernfalls
kann es leer laufen oder zu Beschädigungen kommen. (Drehmoment-
Schraubendreher – 15 Kgf/cm, wie unten gezeigt.
3. Das mitgelieferte Lautsprecherkabel geradebiegen und in die Öffnung in der
Mitte des Standfußes einführen.
4. Befestigen Sie den zusammengebauten Standfuß am oberen Lautsprecher.
5. Setzen Sie eine größere Schraube im Loch auf der Rückseite der
Lautschprecher (5*15, zum Anschließen des Lautschprechers und Stehfuß) im
Uhrzeigersinn, mithilfe eines Schraubenziehers.
6. Dies ist das Aussehen nachdem der Lautschprecher installiert wurde.
Wiederholen Sie diesen Schritt für die weitere Lautschprecher-
Montage.
Lautsprecher anschließen (Fortsetzung)
1. Drücken Sie die Anschlusslasche an der Rückseite des Lautsprechers
herunter. (Nur HT-E453/E455)
2. Führen Sie das schwarze Kabel in den schwarzen Anschluss (-) bzw. das
rote Kabel in den roten Anschluss (+) ein. Lassen Sie die Lasche dann
wieder los. (Nur HT-E453/E455)
3. Beachten Sie beim Anschließen der Lautsprecher an der Rückseite des
Heimkino-Gerätes, dass die Farben der Stecker denen der Buchsen
entsprechen.
Für das Modell HT-E450
Front-Lautsprecher (R)
Surround Lautsprecher (R)
* Weitere Informationen zu den HT-E453/E455-Lautsprechern finden Sie auf Seite 16.
