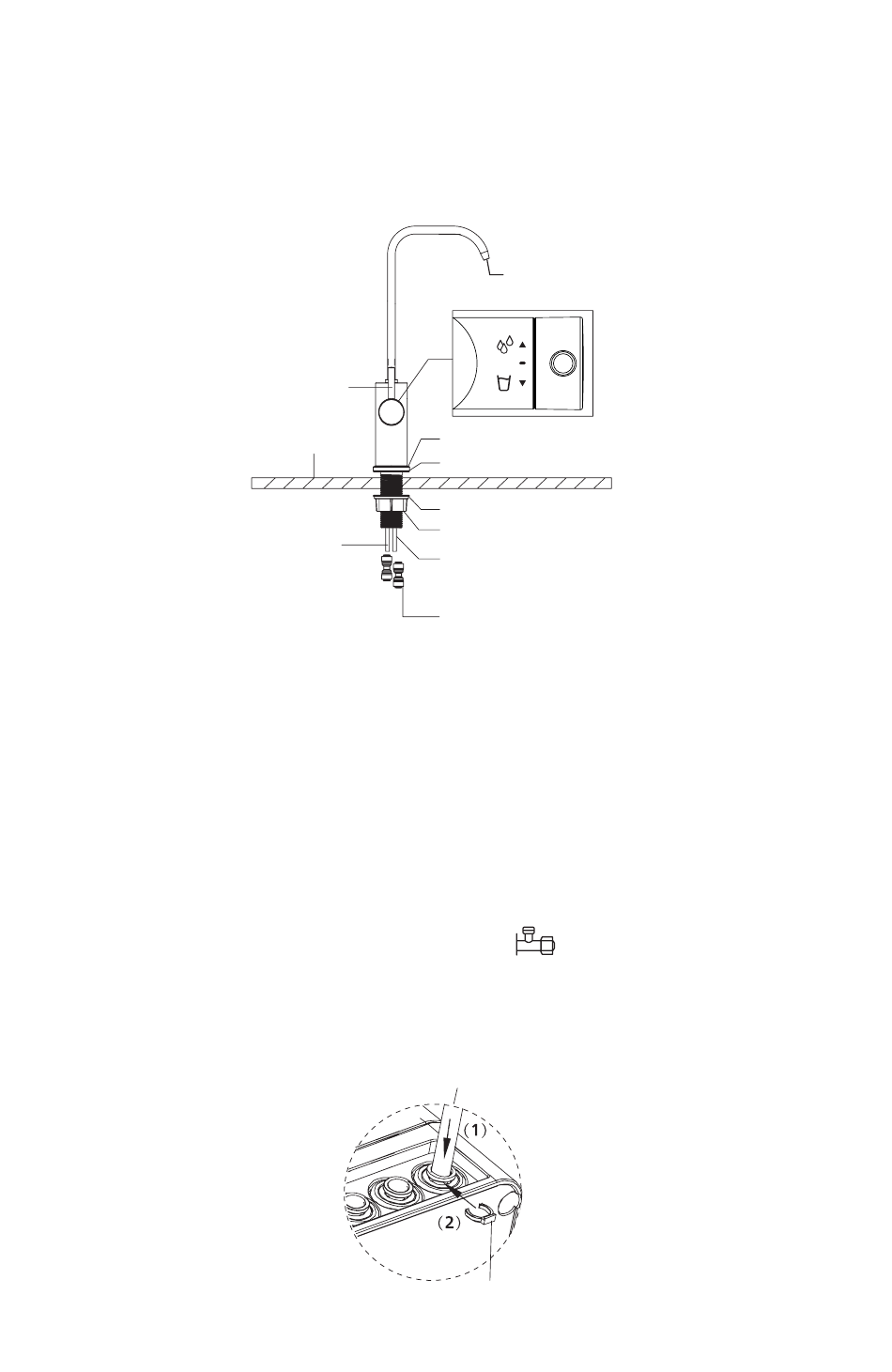

b. Instalación del grifo
• Instale los accesorios para el grifo (por ejemplo, arandela de goma) como se muestra en la
figura de abajo.
• Enrosque la tuerca del vástago del grifo en el vástago del grifo y apriétela de manera segura.
• Inserte los tubos de entrada del grifo en los conectores rápidos y asegúrelos con abrazaderas.
Tubo de entrada de agua
por ósmosis inversa (azul)
Paso 3: Instalación de la unidad principal
a. Antes de la instalación
• Coloque el sistema sobre una superficie estable y plana y conecte la entrada, la salida y el
drenaje del agua.
• Asegúrese de que el sistema esté sobre una superficie seca, lejos de fuentes de calor.
b. Instale el tubo de agua del grifo (blanco) y la válvula de bola de tres vías.
• Inserte un extremo del tubo de 3/8" de PE blanco en la "
superior de la unidad.
• Conecte el otro extremo a la válvula de bola de tres vías.
• Asegure el tubo con una abrazadera.
Mango
Superficie
Entrada de agua
Abrazadera de conexión rápida
Salida de agua
Base
Arandela de goma
Arandela de goma
Tuerca del vástago del grifo
Tubo de entrada de agua con
microfiltración (verde)
Conector rápido
entrada de agua" en la parte
