FAAC FAACTOTUM Anleitungen Seite 9

5. EINSTELLUNG DER REGISTER
Unter Register versteht man die elektronischen "Behälter"
mit den zur Antriebsfunktion erforderlichen Eigenschaften
und Einträgen. Die Register weisen je eine numerische 8-Bit
Kennung auf.
Den Bits kommt eine spezielle Bedeutung zu. Je nach
Eingabe (zulässige Werte sind 0 und 1) wird hierdurch das
Verhalten des Antriebs bestimmt.
Bei jedem Programmierzyklus stellt das FAACTOTUM die
Register aufgrund der in den einzelnen Menüs
durchgeführten Optionen automatisch ein. In der
erweiterten Programmierung können die Einstellungen der
Register direkt geändert werden.
Einige Register definieren die Wirkung der Steuerimpulse in
Anbetracht des Torzustands, dies sind die sogenannten
"Logikregister". Durch Bearbeitung besagter Register lassen
sich individuelle Betriebslogiken erstellen und in den
FAACTOTUM Speicher
"Konfigurationsregistern der Anlage" sind die an keinerlei
Logik gebundenen Parameter zur Antriebsfunktion
enthalten.
Zur Bearbeitung eines Registers die jeweilige Nummer
auswählen und das Eingabebit identifizieren: zu jedem Bit
erscheint die Bedeutung bei Werteintrag "0" und "1".
Die Register mit Zeitfunktion erfordern die Eingabe eines
Werts in Sekunden.
REGISTER Nr. WERT
1 0XXXXXXX
1XXXXXXX
2 (b) XXXXXXX0
XXXXXXX1
3 XXXX0XXX
XXXX1XXX
4 XXXXXXX0
XXXXXXX1
6 XXXXXX11
XX0XXXXX
XX1XXXXX
00XXXXXX
01XXXXXX
11XXXXXXX
XXX1XXXX
7 XXXXXXX0
XXXXXXX1
10 XX1X1XX1
12 XXX0XXXX
XXX1XXXX
13 XXX0XXXX
XXX1XXXX
14 XXXXXX0X
XXXXXX1X
XXXXX0XX
XXXXX1XX
0000XXXX
0100XXXX
ablegen. In
BEDEUTUNG
Netzspannung 50 Hz
Netzspannung 60 Hz
Unterbrechung von 200 ms an der Motorenversorgung vor der Verlangsamung
Keine Unterbrechung an der Motorenversorgung vor der Verlangsamung
Teilweise Öffnung nach Zeit bei zwei Schiebetoren (Konf. Master-Slave) nicht aktiv
Teilweise Öffnung nach Zeit bei zwei Schiebetoren (Konf. Master-Slave) aktiv (siehe Reg. 95 und Anmerkungen)
Automatische Schließung beim Einschalten nicht aktiv
Automatische Schließung beim Einschalten aktiv
Funktion Timer aktiv (siehe Reg. 10 und Kapitel 6)
Teilweise Öffnung nach Zeit/Grad freigegebener Flügel nicht aktiv
Teilweise Öffnung nach Zeit/Grad freigegebener Flügel aktiv (siehe Reg. 95)
Nach der Betätigung des Befehls EMERG muss ein Reset ausgeführt werden, um den Betrieb wieder herzustellen
Befehl EMERG wird deaktiviert, wenn die Taste losgelassen wird
Befehl EMERG wird deaktiviert, wenn die Taste losgelassen wird und die Schließung wird betätigt
Unterschiedliche Pausenzeit Teilöffnung als Pausenzeit vollständige Öffnung (siehe Reg. 43)
Befehl EMERG bewirkt sofortiges Öffnen
Befehl EMERG bewirkt sofortiges Schließen
Funktion Timer aktiv (siehe Reg. 6 und Kapitel 6)
Zeitgeschaltete Umkehrung bei der Erkennung eines Hindernisses beim Schließen (siehe Reg. 49)
Vollständige Umkehrung bei der Erkennung eines Hindernisses beim Schließen
Vollständige Umkehrung bei der Erkennung eines Hindernisses beim Öffnen (siehe Reg. 50)
Vollständige Umkehrung bei der Erkennung eines Hindernisses beim Öffnen
Vorblinken am Ende der Pause nicht aktiv
Vorblinken am Ende der Pause aktiv
Blinkleuchte ausgeschaltet in Pause
Blinkleuchte eingeschaltet in Pause (siehe Reg. 46)
Ausgang Kontrolllampe Standardbetrieb
Ausgang Kontrolllampe aktiv während des Schließens
5.1. Änderung der Register
Zur Änderung der Register sind folgende Schritte
auszuführen:
- Das Menü DETAILLIERTE PROGRAMMIERUNG anwählen
- Die Nummer des zu ändernden Registers anwählen.
- Den Dezimalwert eingeben oder, wenn ein einzelnes Bit
zu ändern ist,
PG
anzuwählen und dann

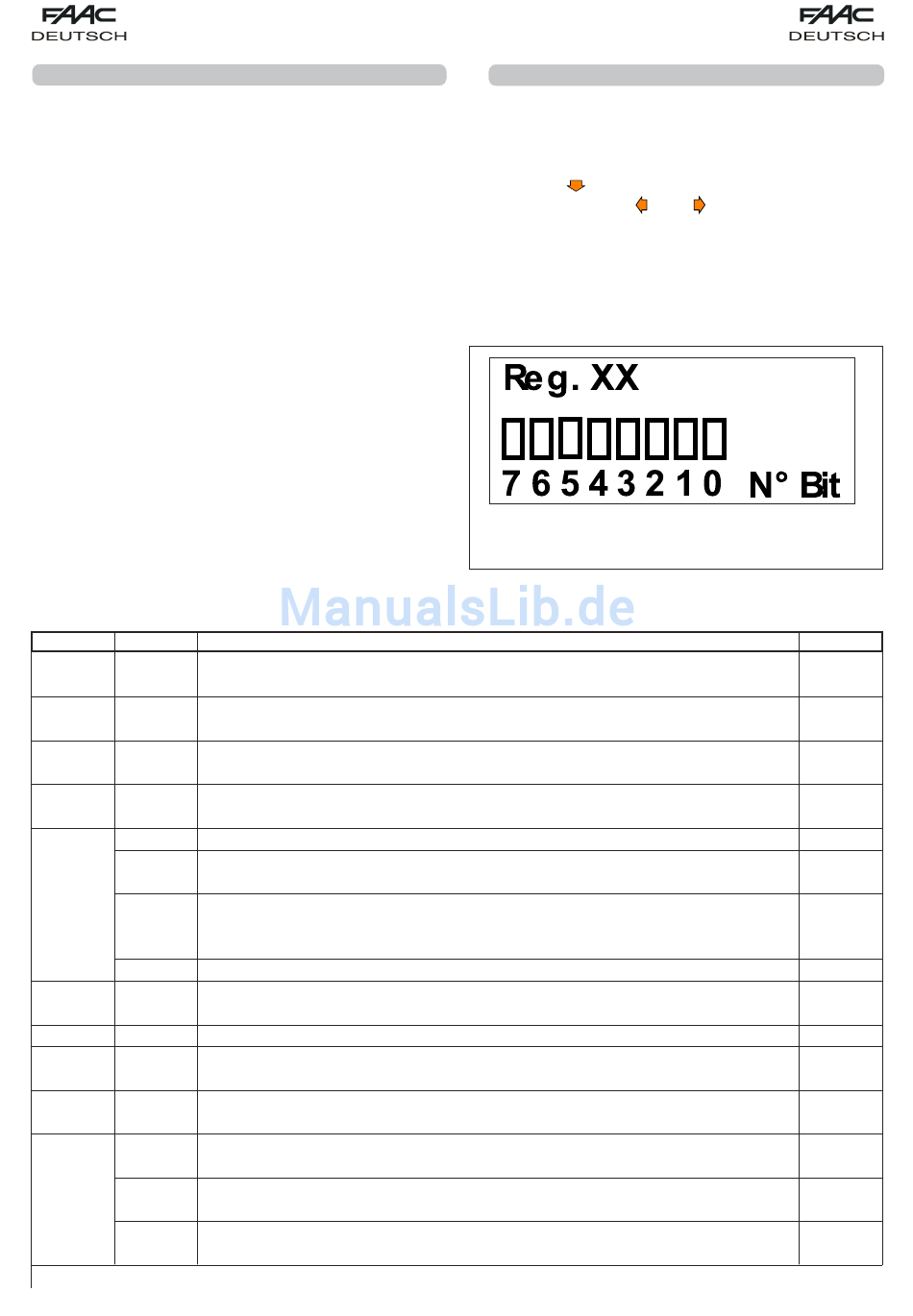

Abb. 7 anzuwählen und den Wert zu ändern. Mit dem
Zeichen X sind die Bit angegeben, deren Wert von anderen
Einstellungen abhängt, die nicht geändert werden müssen.
- ENTER zur Bestätigung der Änderung oder ESC zum
Abbrechen drücken.
den
70
drücken, um die Änderung des Binärwerts
oder drücken, um das Bit laut
Abb. 7
STANDARD
50 Hz
XXXXXXX0
Nicht aktiv
Nicht aktiv
XXXXXX00
Nicht aktiv
00XXXXXX
XXX0XXXX
XXXXXXX0
XX0X0XX0
XXX0XXXX
XXX0XXXX
Nicht aktiv
Ausgeschal t et
0000XXXX
