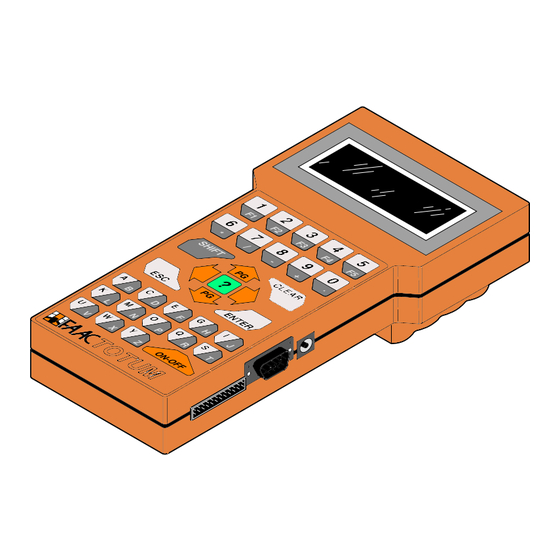

Die vorliegenden Anleitungen beziehen sich auf den
tragbaren Programmierer FAACTOTUM.
FAACTOTUM er möglicht die Programmierung der
Steuergeräte 460P und 462DF.
Mit dem Programmierer können die Betriebsparameter des
Steuergeräts entsprechend den spezifischen Bedürfnissen
individuell festgelegt werden, wobei auch die Änderung der
Steuerungslogiken möglich ist. Die individuell festgelegten
Programmierungen können in den Speicher des
Steuergeräts und ebenfalls in den Speicher des
Programmierers aufgenommen werden (maximal 16).

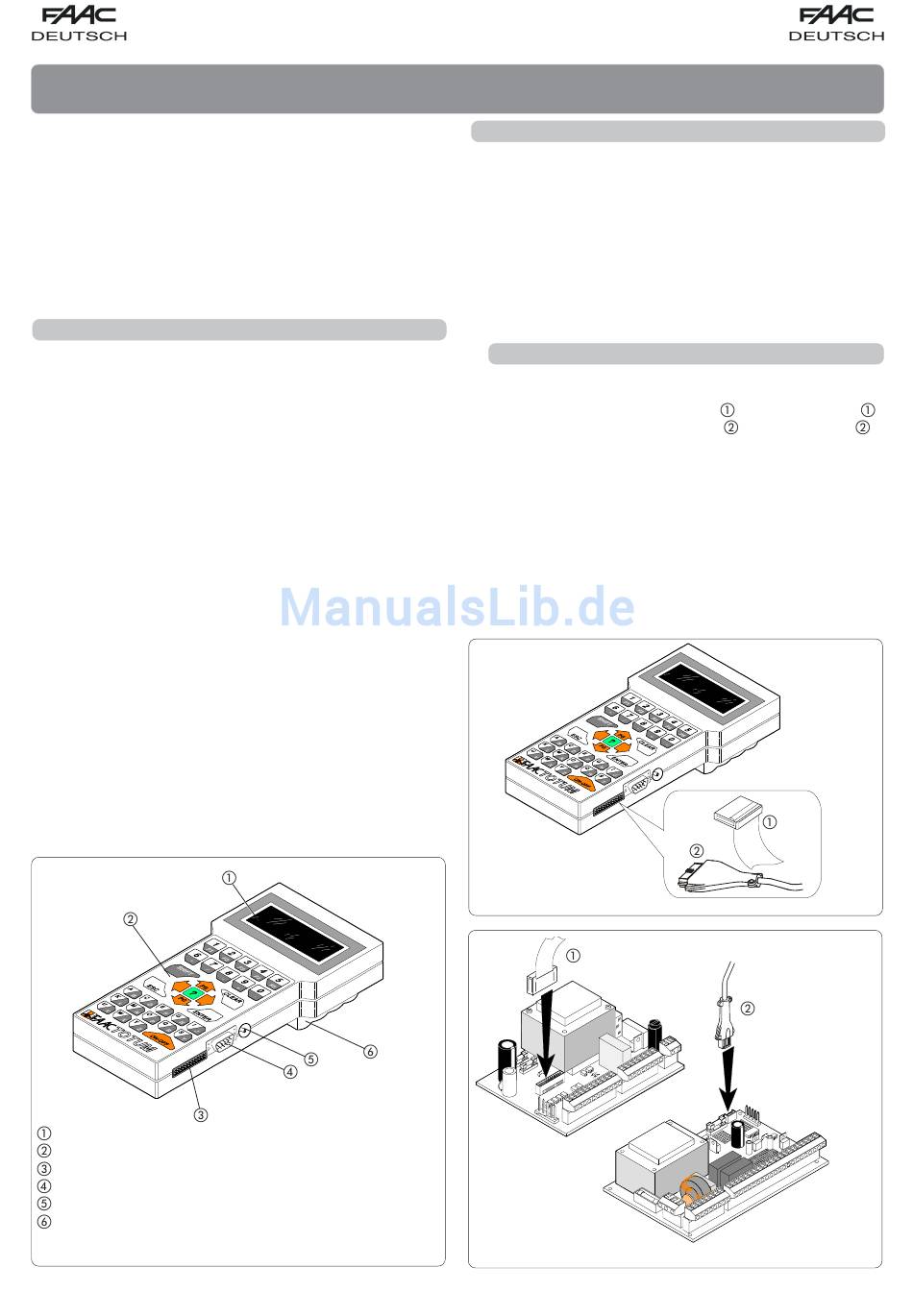

1. BESCHREIBUNG
Faactotum besteht aus einem Gehäuse aus ABS, in dem sich
die elektronische Karte, das Flüssigkristalldisplay mit
Hintergrundbeleuchtung sowie die Versorgungsbatterien
(Extra) befinden.
Die alphanumerische Tastatur ist als Membrantastatur
ausgelegt. Die Steckverbinder an der rechten Seite
ermöglichen den Anschluss an das Steuergerät 460P oder
462DF, an den seriellen Port R232 eines Personal Computer
und an ein externes Netzteil.
Display
Tastatur
Steckverbinder für den Anschluss an das Steuergerät
Serieller Port RS232
Steckverbinder für externes Netzteil
Batteriefach
FAACTOTUM
2. VERSORGUNG
Faactotum kann über verschiedene Quellen versorgt
werden:
1) Wenn der Programmierer an das Steuergerät
angeschlossen
Stromversorgung.
2) FAACTOTUM ist mit einem Fach für vier Alkaline-Batterien
ausgerüstet, die den Betrieb des Geräts auch ohne
externe Stromversorgung ermöglichen.
3) An der rechten Seite befindet sich ein Steckverbinder
für den Anschluss eines externen Netzteils (nicht
mitgeliefert).
2.1. Anschluss an das Steuergerät
FAACTOTUM mit Hilfe des entsprechenden Kabels (Abb. 2)
an das Steuergerät anschließen:
460P: 20 Pole – 20 Pole (Abb. 2 Bez.
462 DF: 20 Pole – 8 Pole (Abb. 2 Bez.
Über das Kabel liefert das Steuergerät dem Programmierer
FAACTOTUM die Stromversorgung.
Die Versorgung mit Batterien (wenn installiert) wird
automatisch deaktiviert.
Achtung: Wenn FAACTOTUM an das Steuergerät
angeschlossen ist, darf das externe Netzteil nicht verwendet
werden.
460P
Abb. 1
62
ist,
liefert
dieses
und Abb. 3 Bez.
und Abb. 3 Bez.
462DF
auch
die
).
).
Abb. 2
Abb. 3
