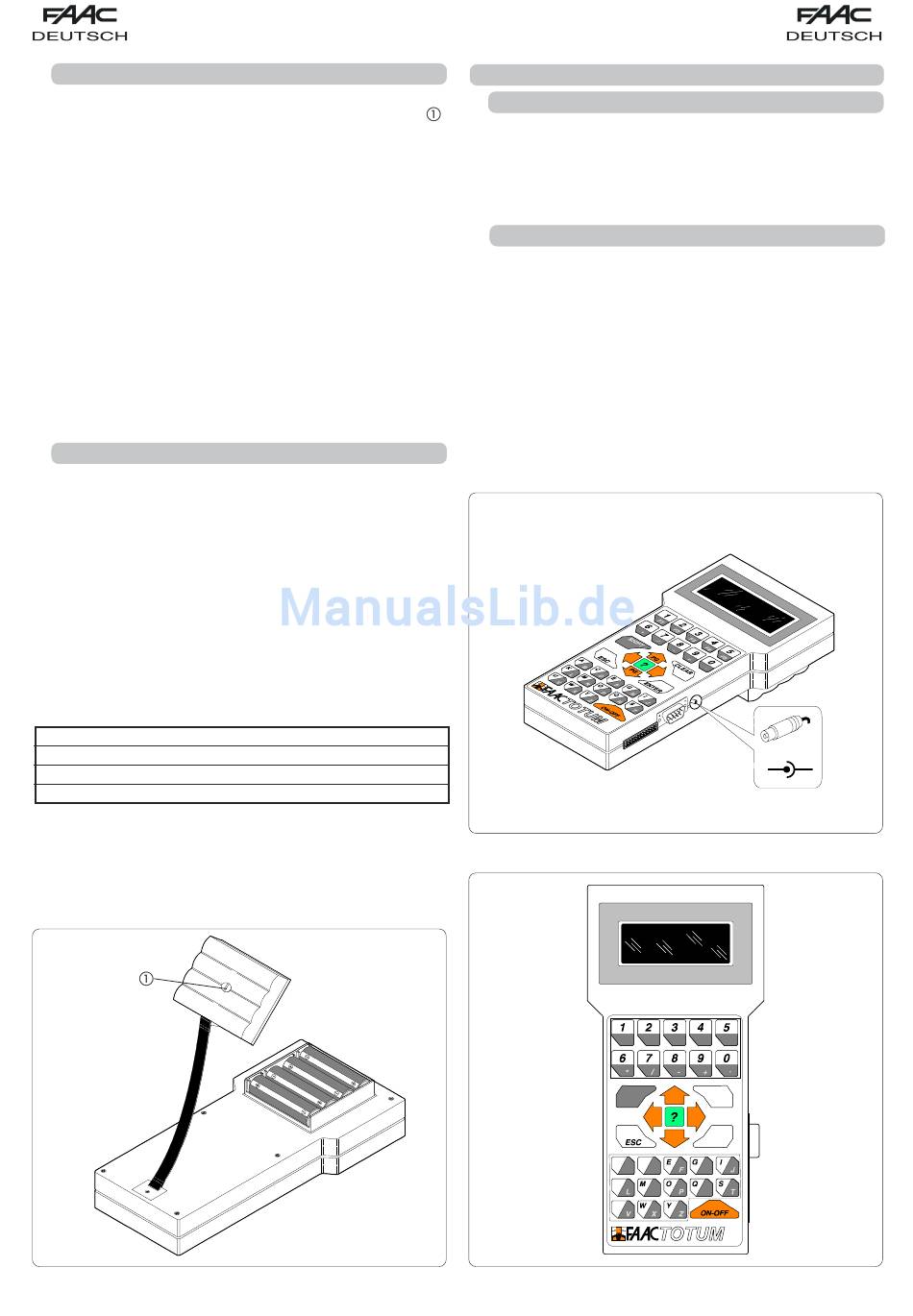

2.2. Batteriebetrieb
Die Verschlussschraube des Batteriefachs am Boden des
Programmierers FAACTOTUM abschrauben (Abb. 4 Bez.
und den Deckel anheben.
Die vier Alkaline-Batterien LR6 „AA" in die entsprechenden
Sitze einführen, dabei die angegebene Polarität beachten
und den Deckel wieder verschließen.
Wenn die Batterieversorgung verwendet wird, aktiviert sich
eine Funktion, die nach elf Minuten Inaktivität den
Energiesparmodus einschaltet. Zum erneuten Einschalten
des Programmierers FAACTOTUM einfach die Taste ON-OFF
drücken. Das Gerät blendet das Menü ein, das beim
Abschalten aktiv war.
Die Betriebsautonomie beträgt etwa 20 Stunden.
Durch die Verwendung einer anderen Energiequelle
(Steuergerät oder Netzteil) wird die Batterieversorgung
automatisch abgeschaltet.
Wenn die Batterien leer sind, erscheint beim Einschalten eine
entsprechende Meldung.
Für die sachgemäße Anwendung und die Entsorgung der
Batterien sind die Hinweise des Herstellers zu befolgen.
2.3. Betrieb mit Netzteil (nicht mitgeliefert)
Der Anschluss für die externe Stromversorgung (Abb. 5)
ermöglicht den Einsatz von handelsüblichen Netzteilen.
Die technischen Daten sind in der Tabelle 1 angegeben.
Mit dem Netzteil besteht die Möglichkeit, FAACTOTUM zu
verwenden, wenn der Programmierer nicht an ein
Steuergerät angeschlossen ist. Die Versorgung mit Batterien
(wenn installiert) wird automatisch deaktiviert.
Es wird empfohlen, die Polarität des Steckers vor dem
Anschluss an den Programmierer FAACTOTUM zu
überprüfen.
Achtung: Wenn FAACTOTUM an das Steuergerät
angeschlossen ist, darf das externe Netzteil nicht verwendet
werden.
TAB. 1: Technische Daten des externen Netzteils
Ausgangsspannung
Stromstärke
Art des Steckers
Polarität des Steckers
12Vcc
100mA
für Gleichstrom Ø 2,1mm
innen positiv (abb. 5)
Abb. 4
3. DISPLAY UND TASTATUR
3.1. Display
)
FAACTOTUM ist mit einem Flüssigkristalldisplay mit
Hintergrundbeleuchtung mit vier Zeilen und zwanzig Zeichen
pro Zeile ausgestattet.
Die Hintergrundbeleuchtung wird automatisch nach einer
Minute Inaktivität abgeschaltet und schaltet sich dann beim
Drücken einer beliebigen Taste wieder ein.
3.2. Tastatur (abb. 6)
FAACTOTUM ist mit einer alphanumerischen Tastatur
ausgerüstet, deren Funktionen nachfolgend beschrieben
sind. Beim Drücken der Tasten gibt der Programmierer ein
Tonsignal zur Bestätigung ab.
A
K
U
63
+
F1
F2
F3
F4
F5
SHIFT
CLEAR
PG
PG
ENTER
C
B
D
H
N
R
-
Abb. 5
Abb. 6
