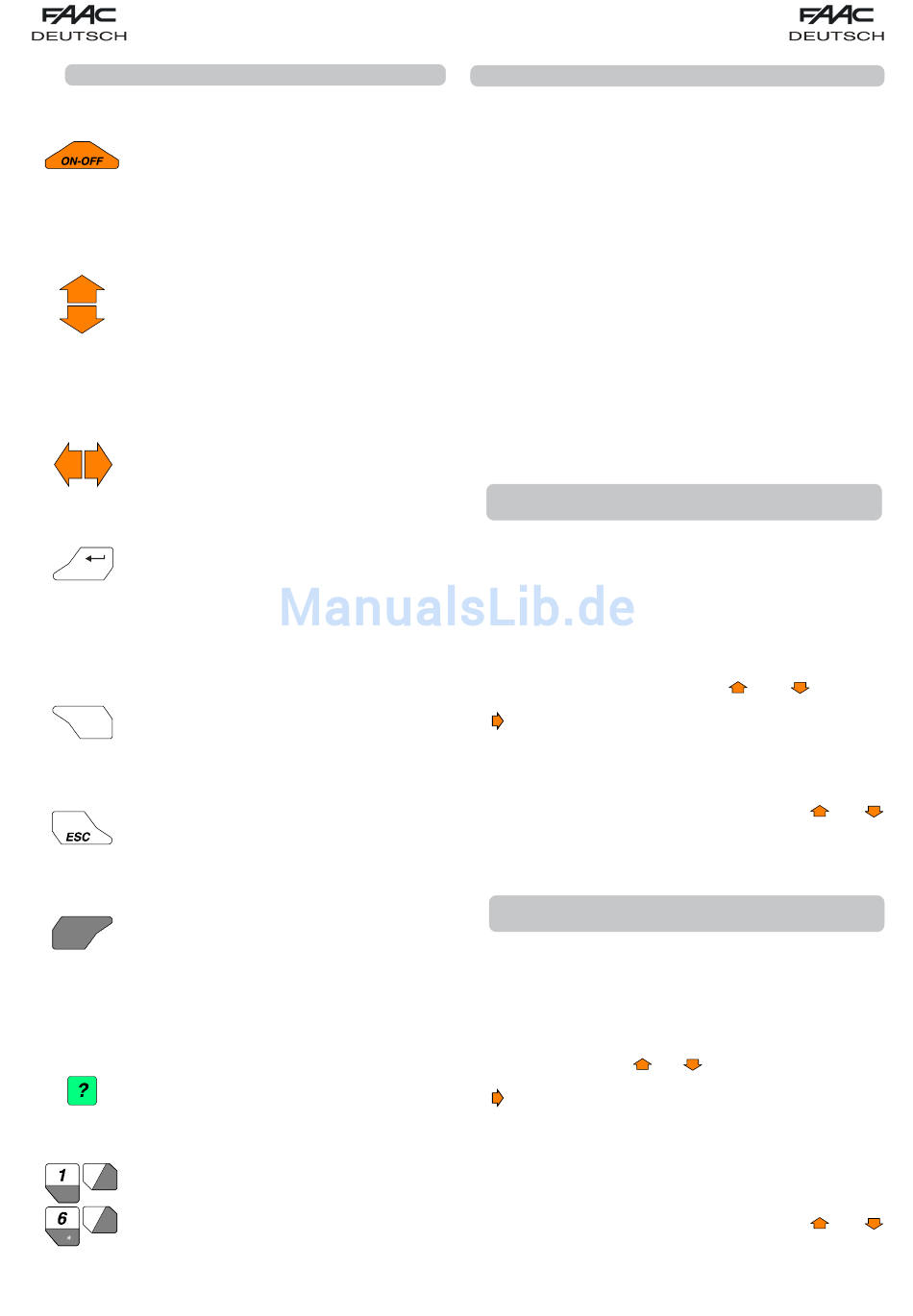

3.2.1. Funktionen der Tastatur
Nachfolgend sind die Funktionen der Tastengruppen oder
der einzelnen Tasten aufgeführt.
Mit der Taste ON-OFF kann FAACTOTUM ein-
oder ausgeschaltet werden.
Achtung:
abgeschaltet
Programmierung im Speicher gespeichert
oder auf die Karte übertragen wurde, gehen
alle Änderungen verloren.
Mit Hilfe der Pfeiltasten auf/ab können die
PG
Menüpunkte des angezeigten Menüs
PG
aufgerufen werden.
In Kombination mit der Taste SHIFT kann die
Menüseite (wo möglich) geändert werden:
SHIFT + PFEIL AUF = vorhergehende Seite
SHIFT + PFEIL AB = nächste Seite
Mit Hilfe der Pfeiltasten rechts/links kann die
gewünschte Option unter den Vorgaben
angewählt werden. Diese ist dann mit der
Taste ENTER zu bestätigen.
Die Taste ENTER bestätigt den eingegebenen
Wert oder aktiviert die angewählte Funktion.
ENTER
Eine eventuelle Seitenänderung muss stets
nach der Bestätigung des eingegebenen
Werts er folgen. Wenn die Taste ENTER
gedrückt wird, erfolgt – wenn vorgesehen –
der Übergang zum nächsten Menü.
Mit dieser Taste kann der aktuelle und noch
CLEAR
nicht mit ENTER bestätigte Wert gelöscht
werden.
Mit der ESC-Taste wird erneut das Hauptmenü
aufgerufen (wenn ein Untermenü angezeigt
ist) oder das vorhergehende Menü (wenn
das Hauptmenü angezeigt ist).
Mit Hilfe der SHIFT-Taste können das Zeichen
SHIFT
oder die auf dem dunklen Teil der
zweifarbigen Tasten angegebene Funktion
verwendet werden.
Beispiel: Wenn die Taste C/D gedrückt wird,
erfolgt die Einstellung des Buchstabens C
Wenn die Taste SHIFT + C/D gedrückt wird,
erfolgt die Einstellung des Buchstabens D.
Durch Drücken der Taste INFO kann – wenn
vorgesehen – eine kurze Beschreibung des
aktuellen Menüs angezeigt werden.
Die alphanumerischen Tasten werden
eingesetzt, um die Daten in den verschiedenen
A
Menüs zu ändern oder die gespeicherten Werte
B
F1
zu benennen. Mit F1 (SHIFT + 1/F1) kann ein
Leerzeichen eingegeben werden. Die
C
D
numerischen Tasten können anstelle der
Pfeiltasten verwendet werden, um die
Menüpunkte anzuwählen.
Wenn der Programmierer
wird, bevor

4. FUNKTIONSWEISE

Mit FAACTOTUM können drei verschiedene Tätigkeiten
ausgeführt werden:
1) Programmierung: Festlegung der Betriebsparameter des
Steuergeräts.
2) Diagnose: Mit dieser Reihe von Menüs können die
Funktionen des Steuergeräts, der Antriebe und der
die
Zubehörteile des Systems geprüft werden. Es besteht
außerdem die Möglichkeit, die vollständige oder teilweise
Anzahl (kann auf Null gestellt werden) der von der
Automation gefahrenen Zyklen zu prüfen.
3) Sonderfunktionen: Festlegung einiger Betriebsparameter
des Programmierers, Download der Basiskonfiguration auf
die Karte und Herstellung der Verbindung zum Personal
Computer.
In den Flussdiagrammen 4.4.1 und 4.4.2 sind die Abfolgen
der Menüs aufgeführt. Diese unterscheiden sich voneinander
je nach eingesetztem Steuergerät.
Anmerkung: Vor Beginn der Programmierung eines neuen
Geräts, sollte stets das Download der Basiskonfiguration
erfolgen.
Nachfolgend werden Angaben zu einigen der zur Verfügung
stehenden Menüs geliefert.
4.1. Speichern
Programmierung
Wenn häufig dieselbe Anlagenkonfiguration eingesetzt wird,
besteht die Möglichkeit, die Einstellungen nach ihrer
Ausführung im Speicher von FAACTOTUM zu speichern und
ihnen einen ID zuzuweisen, durch den sie erkannt und bei der
Wiederverwendung neu geladen werden können.
Speichern:
1) Am Ende der Programmierung bei der Option IM SPEICHER
SPEICHERN? JA wählen
2) Einen der 16 Plätze für die Speicherung des Programms
wählen und hierzu die Tasten
alphanumerische Tastatur verwenden.
3) drücken und die Bezeichnung eingeben.
4) Mit ENTER bestätigen oder mit CLEAR löschen.
Upload:
1) Im Menü PROGRAMMIERUNG LADEN den Punkt VOM
SPEICHER anwählen.
2) Einen der 16 Plätze wählen, hierzu die Tasten
oder die alphanumerische Tastatur verwenden und ENTER
drücken.
Achtung: Nach dem Download der Programmierung sollte
eine neue Erlernung der Zeiten ausgeführt werden.
4.2. Speichern und Wiederverwenden einer individuell
eingestellten Logik
Zur Speicherung und Wiederverwendung einer individuell
eingestellten Steuerungslogik sind die nachfolgend
beschriebenen Schritte auszuführen.
Speichern:
1) Am Ende der ERWEITERTEN PROGRAMMIERUNG bei der
Frage IM SPEICHER SPEICHERN? JA anwählen.
2) Einen der 16 Plätze für die Speicherung der Logik wählen
und hierzu die Tasten
Tastatur verwenden.
3) drücken und die Bezeichnung eingeben.
4) Mit ENTER bestätigen oder mit CLEAR löschen.
Achtung: Ein Programmierfehler bei der Änderung des
Steuerungslogik könnte unerwünschte Bewegungen oder
Betriebsstörungen hervorrufen.
Upload:
1) Im Menü LOGIK den Punkt INDIVIDUELL anwählen.
2) Einen der 16 Plätze wählen, hierzu die Tasten
oder die alphanumerische Tastatur verwenden und ENTER
drücken.
