KAPITEL 2
INSTALLIEREN DES INTERACTIVE WHITEBOARD SYSTEMS
Zur Feineinstellung des Bildes müssen Sie gegebenenfalls alle im Installationsdokument
beschriebenen Schritte in kleineren Inkrementen wiederholen.

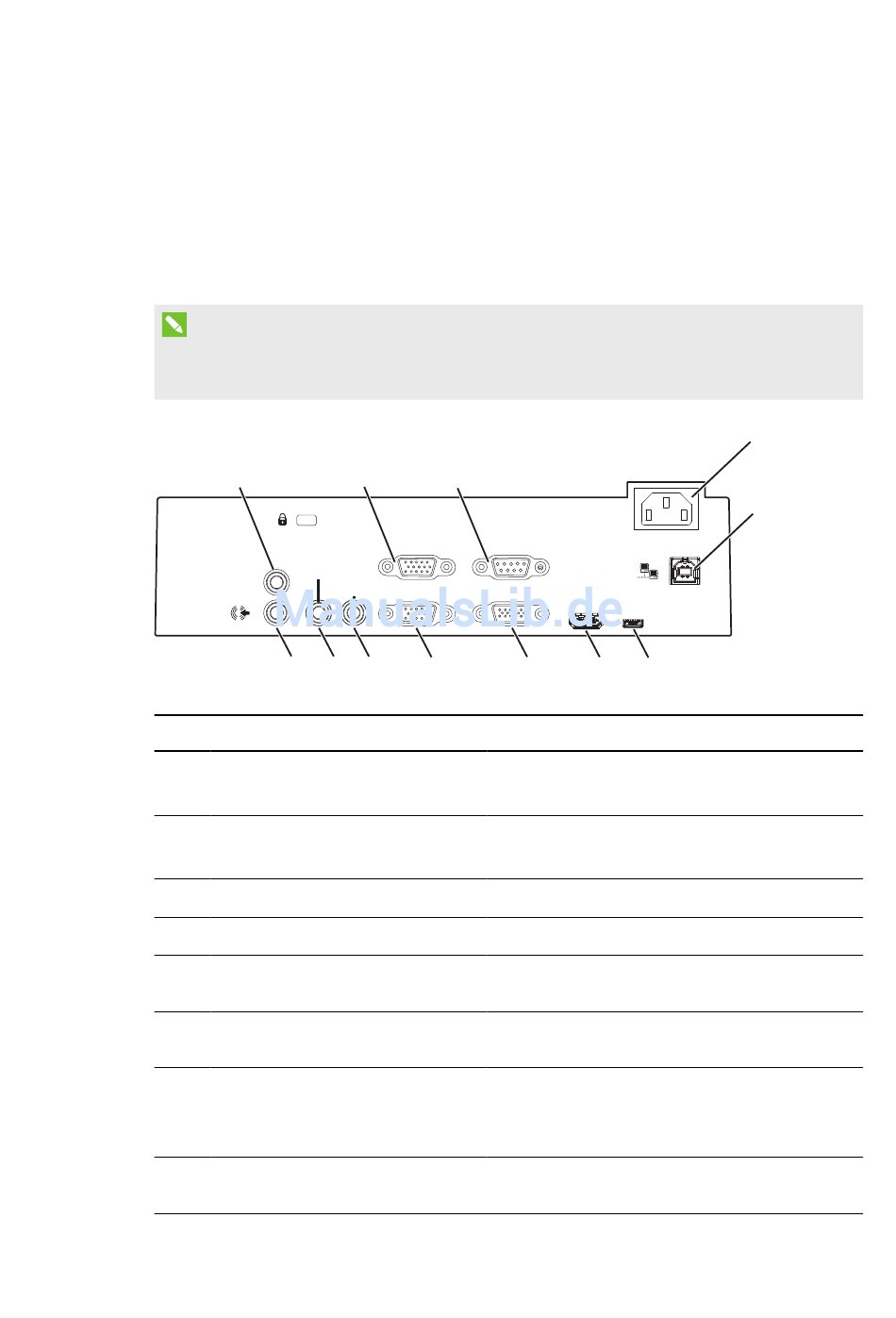

Projektor-Anschlussdiagramm

Sie können eine Vielzahl von Peripheriegeräten an Ihren Projektor anschließen, darunter
DVD/Blu-ray-Player, Document Cameras und andere High-Definition-Quellen sowie periphere
Ausgabegeräte, wie ein zweites Display oder netzgespeiste Lautsprecher.
HINWEIS
Möglicherweise müssen Sie Adapter von Drittanbietern kaufen, um bestimmte periphere
Geräte anzuschließen.
1
Composite
Audio
Line Out
12
Nein. Verbindung
Variabler 3,5-mm-Telefonbuchsen-
1
Audioausgang
DB15F RGB-Videoeingang (VGA-
2
Eingang)
DB9F RS-232-Steueranschluss
3
4

Stromversorgung

RJ45 (Cat. 5)
5
USB B (nur für den
6
Wartungszugang)
HDMI Eingang
7
DB15F RGB VGA-Videoausgang
8
(VGA-Ausgang)
12
2 3
Computer 2
Composite
Video Computer 1 VGA Out
9
11 10
Verbinden mit:
Externe Lautsprecher (optional, nicht im
Lieferumfang enthalten)
Standarddefinition-Computermedien (Audio und
Video)-Quelle (nicht im Lieferumfang enthalten)
RS-232 Steuerung für externe Steuersysteme
Netzstromversorgung
Nur Netzwerkverbindung (für den Internetseiten-
Management-Zugang)
Nicht verwenden (nur für den Service-Zugriff)
High-Definition-Computer-Multimedia (Audio
und Video)-Quelle (nicht im Lieferumfang
enthalten)
Sekundärdisplay (nicht mitgeliefert)
AC Power
RS232
HDMI Service
8 7
6
4
5
