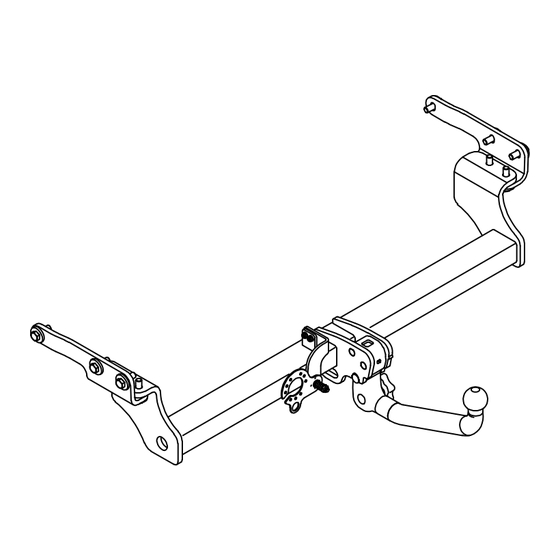

MVG 2643 A Einbauanleitung
Mitsubishi outlander phev (gn0w)
Quicklinks
MVG: 2643 A
Mitsubishi Outlander PHEV (GN0W)
D
Einbauanleitung
GB
Installation instruction
F
Notice de montage
I
Istruzioni di montaggio
MVG-Metallverarbeitungsgesellschaft mbH
An der Wasserwiese 1
52249 Eschweiler
Deutschland
11.07.2025
E
Instrucciones de montaje
CZ
Návod k montáži
NL
Inbouw instructie
S
Monteringsanvisning
Tel.:
+49 (0) 2403 7902-60
E-Mail:
info@mvg-ahk.de
Seite 1 - 26
Verwandte Anleitungen für MVG 2643 A
Inhaltszusammenfassung für MVG 2643 A
- Seite 1 MVG: 2643 A Mitsubishi Outlander PHEV (GN0W) Instrucciones de montaje Einbauanleitung Installation instruction Návod k montáži Inbouw instructie Notice de montage Monteringsanvisning Istruzioni di montaggio MVG-Metallverarbeitungsgesellschaft mbH An der Wasserwiese 1 Tel.: +49 (0) 2403 7902-60 52249 Eschweiler E-Mail: info@mvg-ahk.de Deutschland 11.07.2025...
- Seite 2 Mitsubishi Outlander PHEV Achtung! Bei diesem Fahrzeugmodell handelt es sich um ein Fahrzeug mit gefährlicher Hochspannung. Bei unsachgemäßer Handhabung kann es durch Stromschlag oder Kurzschluss zu lebensgefährlichen Auswirkungen kommen. Achten Sie auf die ausreichende Qualifikation des Mitarbeiters bei Arbeiten an Fahrzeugen mit Hochvolt-System.
- Seite 3 e1 * 2018/858 * 00511 = 11,3 kN ≤ 80 kg kg ? ≤ 75 kg max. Gewicht beachten! kg ? Note Capacity! 75 kg max. 2 km/h max. 2x max. 600 max. 600 Seite 3 - 26...
- Seite 4 ca. 90 min. 1000 km 0 km 1000 Km 8 Nm 125 Nm T x R g = 9,81 m/s 1000 x (T + R) R - kg R x D x 1000 T - kg (g x R) - (1000 x D) T x D x 1000 (g x T) - (1000 x D) Seite 4 - 26...
-
Seite 5: Technische Änderungen Vorbehalten
Ø = 50 mm Ø < 49 mm Zulässige Stützlast Approval Number 4 55R-03 1471 maximal 80 kg MVG-Metallverarbeitungsgesellschaft mbH Type: 2643 A D-Value: 11,3 kN Class: A50-X S-Value: 100 kg MVG-Metallverarbeitungsgesellschaft mbH www.mvg-ahk.de Made in Germany www.mvg-ahk.de Technische Änderungen vorbehalten... - Seite 6 siehe Werkstatthandbuch Nicht Entsorgen Entsorgen Von Hand Achtung Bewegungspfeil Positionspfeil Stecker lösen/ verbinden Achtung Hochvolt Ohne Druckluft Nicht ölen Seitenschneider verwenden Nur zu zweit ausführen Festdrehen Siehe Abbildung Von Hand festdrehen CLEANER Ø8 Unterbodenschutz entfernen Bohrer verwenden Gegen Korrosion schützen Kleben (Reinigen) Anzeichnen...
- Seite 7 Ø8,4/16x1,6 PA 6.6 DIN 125 ISO 7042 2643 A MVG: 2 643 A à Mi tsu b i sh i Ou tl a n d e r PH EV (GN0W) - Mj 2025 System 2040 M VG-S yste m: 2040 0062 Zulässige Stützlast...
- Seite 8 Seite 8 - 26...
- Seite 9 "STOP" Seite 9 - 26...
- Seite 10 Seite 10 - 26...
- Seite 11 100 mm Seite 11 - 26...
- Seite 12 CLEANER CLEANER Seite 12 - 26...
- Seite 13 Stellen Sie sicher, dass Sie es aus Sicherheitsgründen montieren. Verbessert die Kollisionsleistung. Be sure to install for safety. Improves the collision performance. Contact! X10 62Nm Seite 13 - 26...
- Seite 14 CLEANER Seite 14 - 26...
- Seite 15 Seite 15 - 26...
- Seite 16 M6 8.8 8Nm Seite 16 - 26...
- Seite 17 M12 10.9 125Nm M12 10.9 125Nm Seite 17 - 26...
- Seite 18 180° 180° Seite 18 - 26...
- Seite 19 Vor der Komplettierung des Fahrzeuges ist der Elektrosatz zu montieren! Seite 19 - 26...
- Seite 20 Seite 20 - 26...
- Seite 21 "KLICK" Seite 21 - 26...
- Seite 22 90° Zulässige Stützlast maximal 80 kg MVG-Metallverarbeitungsgesellschaft mbH www.mvg-ahk.de MVG-System: 2040 Bedienungsanleitung Instrucciones de manejo Operating Instructions Návod k obsluze Gebruikshandleiding Instructions d'emploi Istruzioni d'uso Bruksanvisning MVG-Metallverarbeitungsgesellschaft mbH An der Wasserwiese 1 Tel.: +49 (0) 2403 7902-60 52249 Eschweiler E-Mail: info@mvg-ahk.de...
- Seite 23 Seite 23 - 26...
- Seite 24 Best. Nr.: 2643 A Seite 24 - 26...
- Seite 25 Der Freiraum nach Anhang 7, Abbildung 25a und 25b der Richtlinie ECE-R 55 ist zu gewährleisten. ř ě Volný prostor ve smyslu P ílohy 7, obr. 25a a 25b sm rnice č ECE-R 55 musí být zaru Det skal sikres, at der er spillerum i overensstemmelse med bilag 7, fig.
- Seite 26 Die Anhängevorrichtung ist ein Sicherheitsteil und darf nur von Fachunternehmen montiert werden. Bei falscher Montage besteht schwere Unfallgefahr! Der deutsche Text dieser Anleitung ist bindend. č č Tažné zařízení je bezpe nostní sou ást, kterou smí montovat pouze odborné podniky. Při chybné č...
- Seite 27 11.07.2025...
- Seite 28 Die Bedienungsanleitung als Video finden Sie unter folgendem Link: This instruction manual can be found as an illustrating video under the following link: https://mvg.li/2040 Außerdem können Sie mit Ihrem Smartphone den Video-Link durch diesen QR-Code direkt scannen und das Video ansehen.
