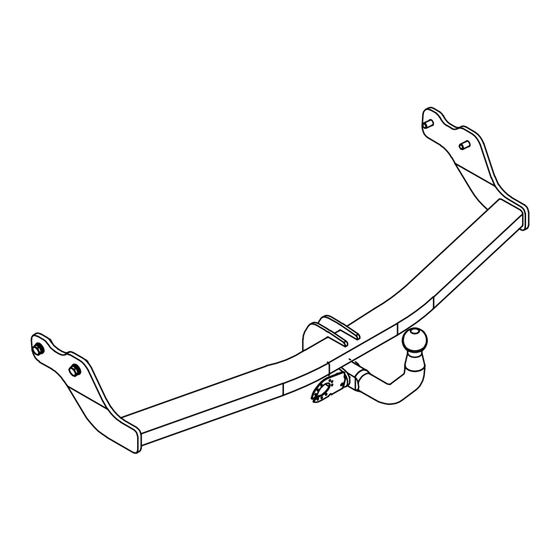

MVG 3107 B Einbauanleitung

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
MVG: 3107 B
Hyundai ix20 (JC)
E
Instrucciones de montaje
D
Einbauanleitung
GB
Installation instruction
F
Notice de montage
An der Wasserwiese 1
D-52249 Eschweiler
28.10.2019
NL
S
CZ
I
info@mvg-ahk.de
www.mvg-ahk.de
Inbouw instructie
Monteringsanvisning
Návod k montáži
Istruzioni di montaggio
Tel.: 0049 (0)2403/7902-60
Fax: 0049 (0)2403/7902-99
Seite 1 - 24

Werbung

loading

Verwandte Anleitungen für MVG 3107 B

Inhaltszusammenfassung für MVG 3107 B

  • Seite 1 MVG: 3107 B Hyundai ix20 (JC) Instrucciones de montaje Inbouw instructie Einbauanleitung Monteringsanvisning Installation instruction Návod k montáži Notice de montage Istruzioni di montaggio An der Wasserwiese 1 info@mvg-ahk.de Tel.: 0049 (0)2403/7902-60 D-52249 Eschweiler www.mvg-ahk.de Fax: 0049 (0)2403/7902-99 28.10.2019 Seite 1 - 24...
  • Seite 2 ≤ 1800 kg e4 * 2007/46 * 0207 e4 * 2007/46 * 0223 = 7,6 kN kg ? ≤ 75 kg T x R g = 9,81 m/s 1000 x (T + R) R - kg T - kg R x D x 1000 (g x R) - (1000 x D) T x D x 1000 (g x T) - (1000 x D)
  • Seite 3 ca. 90 min. 1000 Km 1000 km 0 km 68 Nm Seite 3 - 24...

  • Seite 4: Technische Änderungen Vorbehalten

    Ø = 50 mm Ø < 49 mm Zulässige Stützlast Approval Number e4 00-4187 maximal 75 kg MVG -Metallverarbeitungsgesellschaft mbH Type: 3107 B D-Value: 7,6 kN Class: A50-X S-Value: 85 kg Made in Germany www.mvg-ahk.de MVG-Metallverarbeitungsgesellschaft mbH www.mvg-ahk.de Technische Änderungen vorbehalten...
  • Seite 5 siehe Werkstatthandbuch Nicht Entsorgen Entsorgen Von Hand Achtung Bewegungspfeil Positionspfeil Stecker lösen/ verbinden Nicht ölen Nur zu zweit ausführen Ohne Druckluft Seitenschneider verwenden CLEANER Festdrehen Siehe Abbildung Reinigen Von Hand festdrehen Ø8 Unterbodenschutz entfernen Gegen Korrosion schützen Bohrer verwenden Bohrer Ø X wählen Anzeichnen Schneiden Feilen/ Entgraten...
  • Seite 6 Zulässige Stützlast 1016 75 kg maximal 75 kg M VG -M et al lv er ar be it un gs ge se ll sc haft mbH w w w .mvg-ahk.de Dotazione del gancio di traino Seite 6 - 24...
  • Seite 7 Seite 7 - 24...
  • Seite 8 Seite 8 - 24...
  • Seite 9 Seite 9 - 24...
  • Seite 10 Seite 10 - 24...
  • Seite 11 Seite 11 - 24...
  • Seite 12 Seite 12 - 24...
  • Seite 13 M12x1,25 68 Nm M12x1,25 68 Nm Seite 13 - 24...
  • Seite 14 Seite 14 - 24...
  • Seite 15 Seite 15 - 24...
  • Seite 16 Seite 16 - 24...
  • Seite 17 Seite 17 - 24...
  • Seite 18 Seite 18 - 24...
  • Seite 19 Seite 19 - 24...
  • Seite 20 M12 10.9 104 Nm Seite 20 - 24...
  • Seite 21 Zulässige Stützlast maximal 75 kg M VG-M et al lv erarbe it un gsge se ll schaft mbH www.mvg-ahk.de Seite 21 - 24...
  • Seite 22 Best. Nr.: 3107 B Seite 22 - 24...
  • Seite 23 Der Freiraum nach Anhang VII, Abbildung 30 der Richtlinie 94/20/EG ist zu gewährleisten. ř ě č č Volný prostor ve smyslu P ílohy VII, obr. 30 Sm rnice . 94/20/EG musí být zaru Frirummet skal overholdes iht. bilag VII, fig.30 i direktive 94/20/EF. Debe garantizarse el espacio libre, conforme al anexo VII, imagen 30 de la directiva comunitaria 94/20/CE.
  • Seite 24 Die Anhängevorrichtung ist ein Sicherheitsteil und darf nur von Fachunternehmen montiert werden. Bei falscher Montage besteht schwere Unfallgefahr! Der deutsche Text dieser Anleitung ist bindend. č č Tažné zařízení je bezpe nostní sou ást, kterou smí montovat pouze odborné podniky. Při chybné č...
