Spezifikationen - Banner Ltf Serie Kurzanleitung

Oberes Menü
RUN- Um in den
MENÜ A_OUT
Modus
das obere
Menü
Zum Schnellmenü-Regelkreis wechseln
(siehe Diagramm „Schnellmenü")
MENÜ D_AUSGANG
MENÜ EINGANG
MENÜ MESSUNG

Spezifikationen

Versorgungsspannung
12 V DC bis 30 V DC
Stromverbrauch (Last ausgenommen)
Normalbetrieb: < 2,1 W
Stromverbrauch < 85 mA bei 24 V DC
Versorgungsschutzschaltung
Schutz gegen Verpolung und Überspannung
Bauart
Gehäuse aus Druckgusszink; Fenster aus Acryl
05-Aug.-25

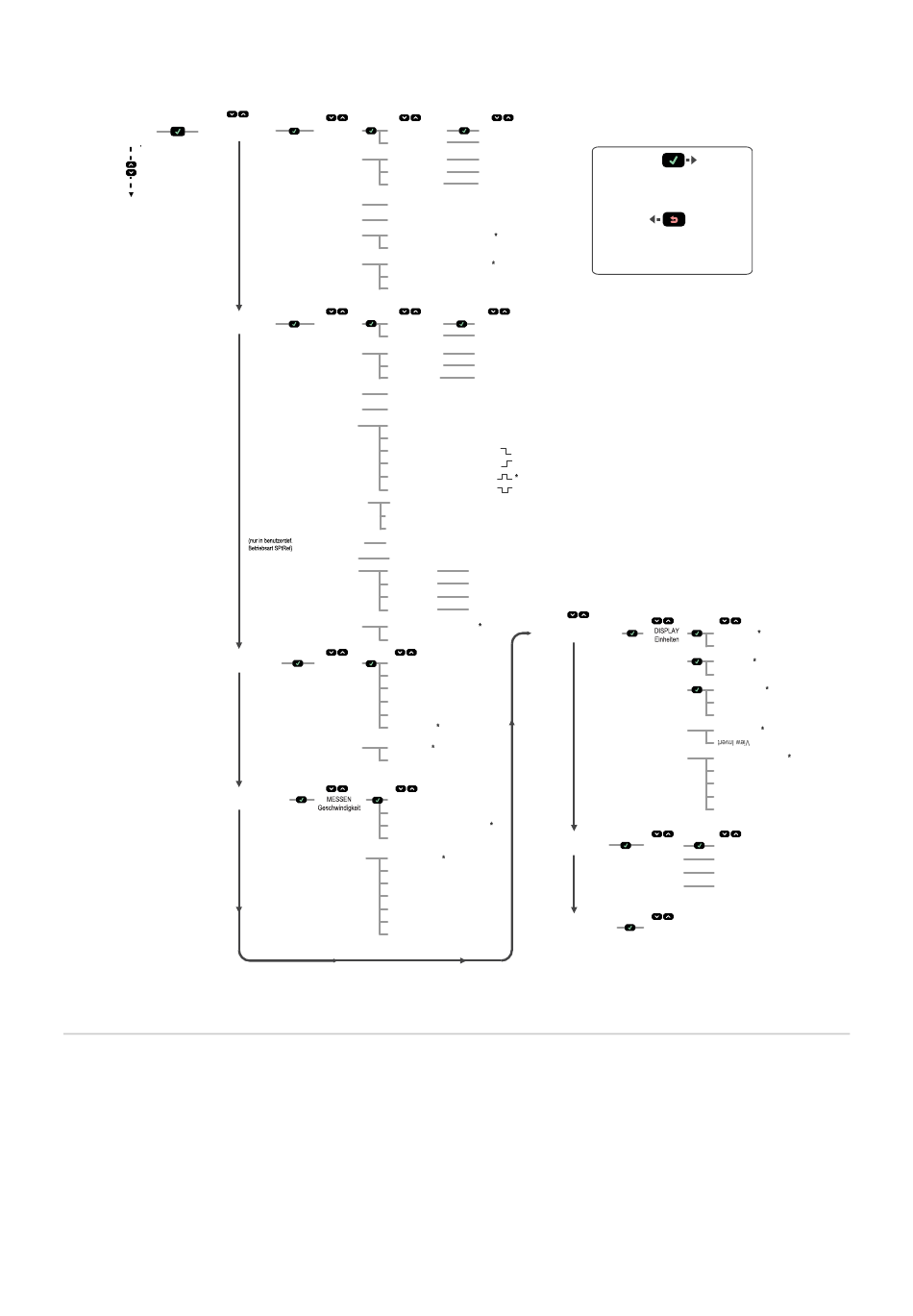

Sensormenü – Übersicht
Untermenüs
Tch2Pt Tch4mA
A_OUT Tch2pt
Tch2Pt Tch20mA
A_OUT TchMid TchMid WndSize
TchMid Tch12mA
TchMid Offset
A_OUT Adj4mA Adj4m A +00050 mm
Adj20m A +12000 mm
A_OUT Adj20mA
Slope Positive (Steigende Kurve)
A_AUSGANG Steigung
Slope Negative (Fallende Kurve)
LossSig 3,5 mA
A_AUSGANG LossSig
LossSig 20,5 mA
LossSig Halten
Tch2Pt TchSPt1
D_OUT Tch2Pt
Tch2Pt TchSPt2
TchMid WndSize
D_OUT TchMid
TchMid TchMdPt
TchMid Offset
D_OUT AdjSPt1 AdjSPt1 +00050 mm
D_OUT AdjSPt2 AdjSPt2 +12000 mm
D_AUSGANG Betriebsart Modus Alarm
Betriebsart "Health" (Systemzustand)
Mode Swtch (Betriebsart "Swtch")
Mode Swtch (Betriebsart "Swtch")
Mode Wnd (Betriebsart "Wnd")
Mode Wnd (Betriebsart "Wnd")
D_AUSGANG SPtRef SPtRef Objekt
(nur im SPt-Modus)
SPtRef Backgrnd (SPtRef Hintergrund)
SPtRef benutzerdef.
D_AUSGANG Versatz
Versatz 0 mm
D_AUSGANG Hyst Hyst Automatisch
Timer OffDly
D_OUT Timer
Timer Off1Sho
Timer OnDly
Timer On1Sho
Polarity PNP (Polarität pnp)
D_AUSGANG-Polarität
Polarity NPN (Polarität npn)
Type Teach
INPUT Type
Type LasrEnbl
Type Trigger
Type SyncMstr
Type SyncSlve
Type Disabled
Low Aktiv
INPUT Aktiv
High Aktiv
Speed Fast (Geschwindigkeit Schnell)
Speed Standard (Geschwindigkeit Standard)
Speed Medium (Geschwindigkeit Mittel)
Speed Slow (Geschwindigkeit Langsam)
MEASURE Trigger Trigger Sample
Trigger Average
Trigger Max
Trigger Min
Trigger Range
Trigger TrackMax
Trigger TrackMin
* Standardeinstellung
© Banner Engineering Corp. Alle Rechte vorbehalten.
www.bannerengineering.com
LTF Laufzeit-Laserentfernungssensor – Kurzanleitung
Tch4mA 50 mm
Tch20 mA 12000 mm
WndSize +02000 mm
Tch12mA 6000 mm
Menüelement auswählen
Versatz 0 mm
drücken, um die Einstellung zu speichern
Zurück zum übergeordneten Menü wechseln
gedrückt halten, um zurück
zum RUN-Modus zu wechseln
TchSPt1 50 mm
TchSPt2 12000 mm
WndSize +00020 mm
TchMdPt 6000 mm
Versatz 0 mm
(Fortsetzung von der linken Seite)
OffDly 0 ms
Off1Sho 0 ms
Oberes Menü
OnDly 0 ms
On1Sho 0 ms
MENÜANZEIGE
DISPLAY Sleep
MENÜ INFO
INFO Ident-Nr.
INFO Seriennr.
INFO Version
MENÜ RESET
Maximales Drehmoment
2,6 N·m (23,0 in-lbs)
Lichtstrahl
Sichtbarer roter Lichtstrahl, 660 nm
Erfassungsreichweite - LTF12
90 % weißes Objekt: 50 mm bis 12000 mm
18 % graues Objekt: 50 mm bis 11000 mm
6 % schwarzes Objekt: 50 mm bis 7000 mm
oder
oder
Untermenüs
Einheiten mm
Einheiten in
Null nah
DISPLAY Zero
Null weit
DISPLAY Shift Verschieben Aus
Shift Automatisch
Shift TchZero
DISPLAY View View Normal
Ruhezustand deaktiviert
Sleep 1min (Ruhezustand 1 min)
Sleep 5min (Ruhezustand 5 min)
Sleep 15min (Ruhezustand 15 min)
Sleep 60min (Ruhezustand 60 min)
INFO Typ Ausführung LTF121
Ident-Nr. 94849
S/N F..S..P..D..
Version 1.0.0
RESET Nr.
RESET Ja
