Schnellmenü - Banner Ltf Serie Kurzanleitung

LTF Laufzeit-Laserentfernungssensor – Kurzanleitung
Schnellmenü
Der Sensor enthält ein Schnellmenü, das den einfachen Zugriff auf die Anzeige bietet und über das die Schaltpunkte für den Analog-
und den Schaltausgang geändert werden können. Sie können das Schnellmenü aufrufen, indem Sie in der Betriebsart "Betrieb" (RUN-
Modus) auf die Taste Nach unten oder Nach oben drücken. Wenn Sie sich im Schnellmenü befinden, wird in der ersten Zeile die
aktuelle Abstandsmessung angezeigt, und in der zweiten Zeile des Displays wird abwechselnd der Name des Menüs und der analoge
Wert angezeigt. Drücken Sie die Eingabetaste, um auf die Schaltpunkte zuzugreifen. Wählen Sie die Tasten Nach unten und Nach
oben, um die Einstellungswerte für die einzelnen Stellen zu ändern. Wählen Sie die Eingabetaste, um sich um eine Stelle nach rechts
zu bewegen. Drücken Sie nach der Überprüfung der einzelnen Stellen nochmals die Eingabetaste, um den neuen Wert zu speichern
und zum Schnellmenü zurück zu wechseln. Wählen Sie Abbruch, um die vorgenommenen Änderungen zu ignorieren, wenn nur einige
Stellen geändert wurden.
LTF-Sensormenü (MENÜ)
Sie können das Sensormenü aufrufen, indem Sie in der Betriebsart "Betrieb" (RUN-Modus) auf die Eingabetaste drücken. Sie können
auch über das Schnellmenü auf das Sensormenü zugreifen. Navigieren Sie zu MENÜ und drücken Sie die Eingabetaste. Das
Sensormenü enthält mehrere Untermenüs, über die Sie die Sensoreinstellungen anzeigen und ändern sowie Informationen zum Sensor
anzeigen können.
page 4 of 8
Continued from page 3
Siehe "Schnellmenü" auf Seite 4

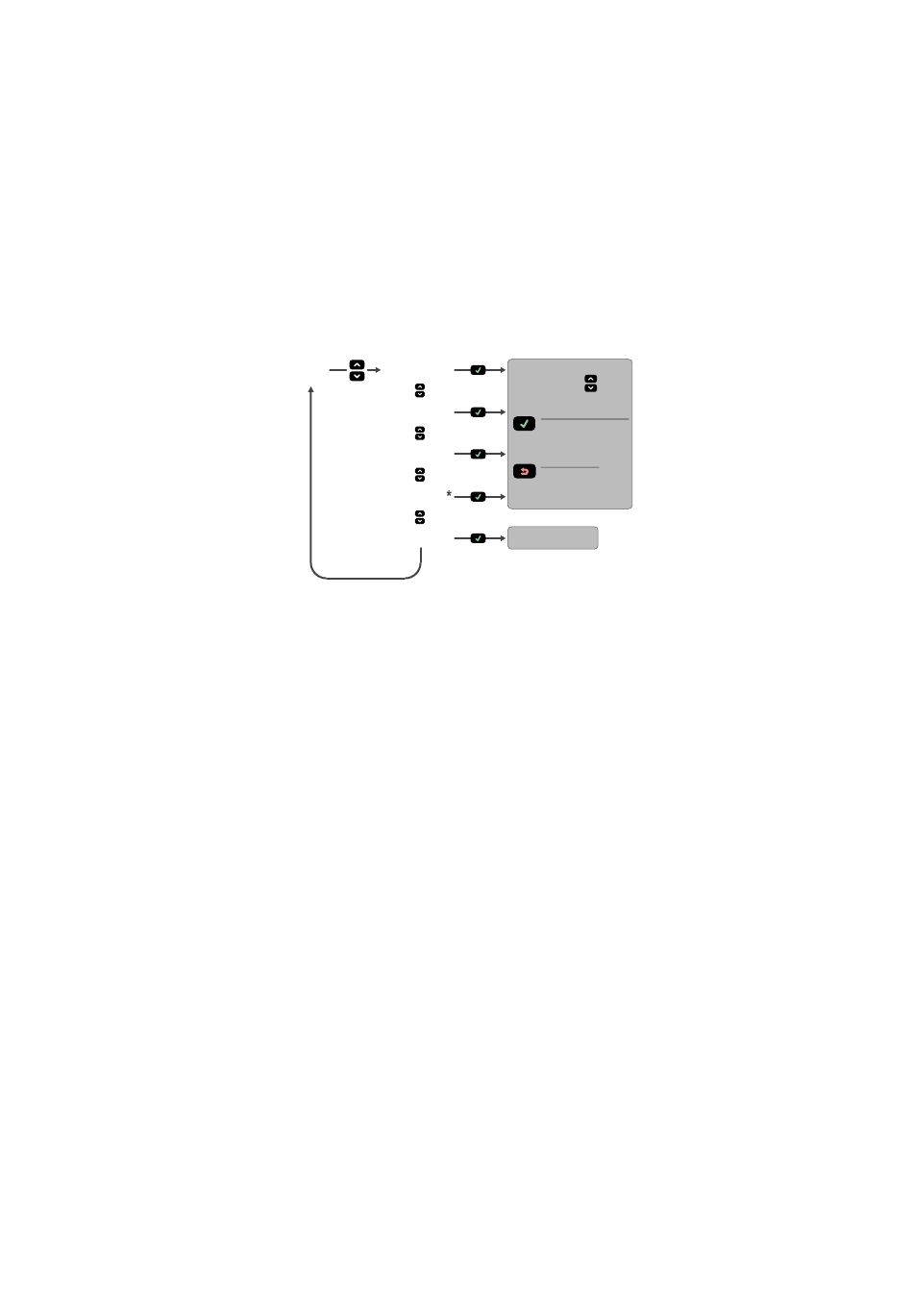

Übersicht über das Schnellmenü (Betriebsart "Fenster")
Schnellmenü
RUN
4 mA Pt
Modus
(value (Wert))
20 mA Pt (value (Wert))
SPt1 Pt (value (Wert))
SPt2 Pt (value (Wert))
MENÜ
* Im Sollwertmodus
wird SPt1 Pt durch SPt ersetzt
und SPt2 Pt ist nicht verfügbar.
