Installation Des Sensors; Montieren Sie Das Gerät - Banner Ltf Serie Kurzanleitung

Merkmale von Lasergeräten der Klasse 2
Ausgangsstrom: ≤ 0,91 mW
Laser-Wellenlänge: 660 nm

Installation des Sensors

Hinweis: Gehen Sie bei der Installation und beim Betrieb vorsichtig mit dem Sensor um. Sensorfenster, die durch
Fingerabdrücke, Staub, Wasser, Öl usw. verschmutzt sind, können ein Streulicht erzeugen, das möglicherweise
die Spitzenleistung des Sensors vermindert. Reinigen Sie das Fenster mit einem Druckluftgebläse mit Filter und
reinigen Sie es anschließend je nach Bedarf mit 70 % Isopropylalkohol und Wattestäbchen oder mit Wasser und
einem weichen Tuch.
Montieren Sie das Gerät
1. Falls eine Halterung benötigt wird, montieren Sie das Gerät auf der Halterung.
2. Montieren Sie das Gerät (bzw. das Gerät mit Halterung) auf der Maschine bzw. dem Gerät am gewünschten Ort. Ziehen Sie die
Montageschrauben jetzt noch nicht fest.
3. Prüfen Sie die Ausrichtung des Geräts.
4. Ziehen Sie die Montageschrauben fest, um das Gerät (bzw. das Gerät mit Halterung) in der ausgerichteten Position zu
befestigen.

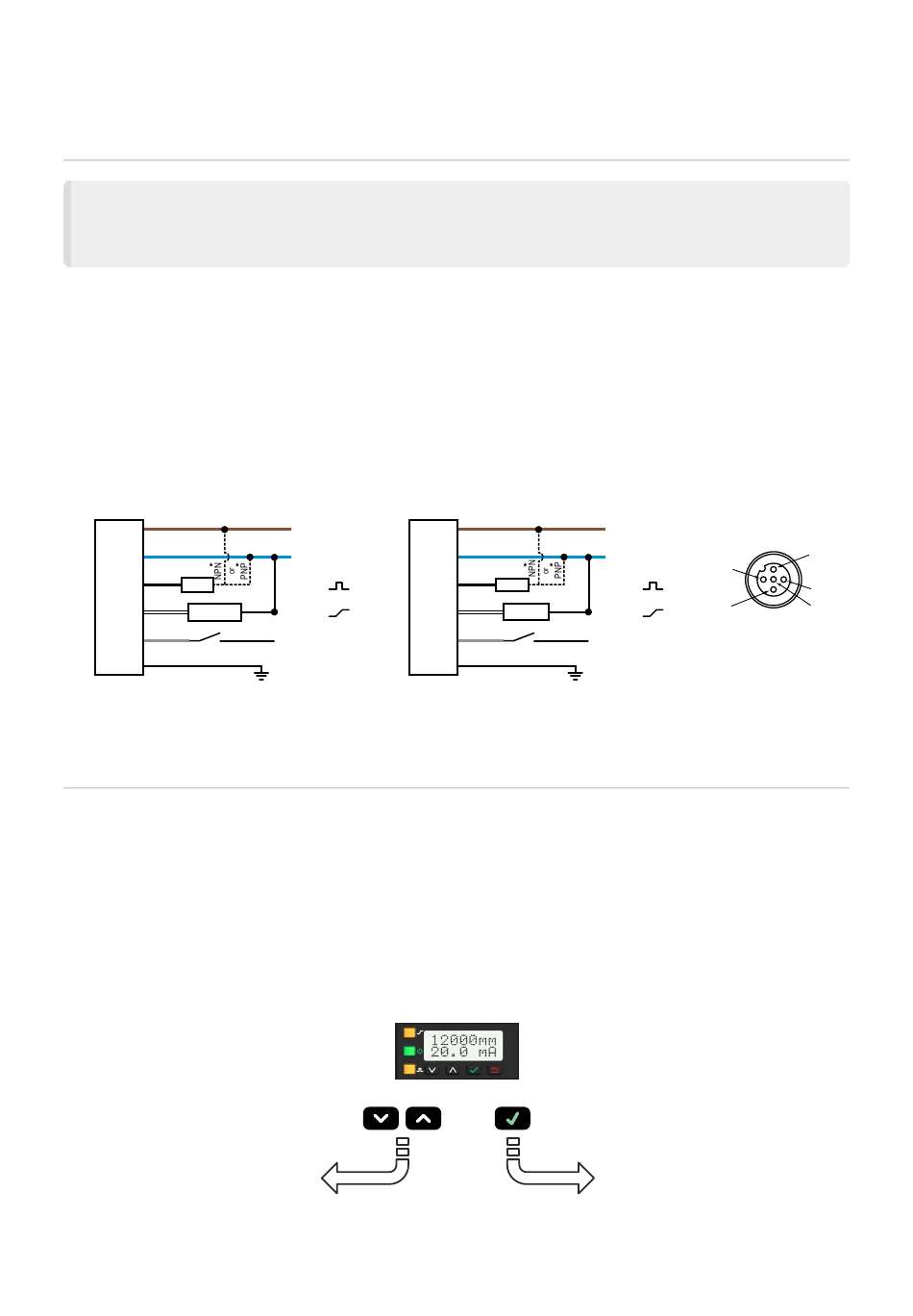

Schaltpläne
Ausführung für Analogstrom
braun (1)
blau (3)
schwarz(4)
Belastung
weiß (2)
4-20 mA
grau (5)
shield
* Vom Benutzer konfigurierbare PNP/NPN-Einstellung
Sensorprogrammierung
Programmieren Sie den Sensor mit den Tasten auf dem Sensor oder über den externen Programmiereingang (eingeschränkte
Programmieroptionen).
Rufen Sie von der Betriebsart "Betrieb" (RUN-Modus) aus das Schnellmenü oder das Sensormenü mithilfe der Tasten auf. Weitere
Informationen über die Optionen, die in den einzelnen Menüs verfügbar sind, finden Sie unter
Sensormenü (MENÜ)" auf Seite 4
entsprechenden Hinweise im Bedienungshandbuch.
Zusätzlich zur Programmierung des Sensors können Sie über den externen Programmiereingang auch Tasten deaktivieren, um
unbefugte oder versehentliche Änderungen der Programmierung zu verhindern. Dies dient der Sicherheit. Weitere Informationen finden
Sie im Bedienungshandbuch.
05-Aug.-25
+
12-30 V DC
–
D_Out
A_Out
Eingang
* Vom Benutzer konfigurierbare PNP/NPN-Einstellung
und im Bedienungshandbuch (Ident-Nr. 194135). Beachten Sie für die TEACH-Programmierung die
Zugriff auf die Menüs
Vom Run-Modus
Zugang
Schnellmenü
Continued on page 4
© Banner Engineering Corp. Alle Rechte vorbehalten.
www.bannerengineering.com
LTF Laufzeit-Laserentfernungssensor – Kurzanleitung
Ausführung für Analogspannung
braun (1)
+
12-30 V DC
blau (3)
–
schwarz (4)
D_Out
belastung
weiß (2)
A_Out
0-10V
grau (5)
Eingang
shield
"Schnellmenü" auf Seite
Zugang
Sensormenü
Schlüssel
2
1
3
4 5
1 = Braun
2 = Weiß
3 = Blau
4 = Schwarz
5 = Grau
4, "LTF-
