Banner LTF Serie Kurzanleitung

Laufzeit-laserentfernungssensor
LTF Laufzeit-Laserentfernungssensor – Kurzanleitung
Produktbeschreibung
Laserentfernungssensor mit Analog- und Schaltausgängen
Diese Anleitung soll Ihnen beim Einrichten und Installieren des LTF Laufzeit-Laserentfernungssensor helfen. Vollständige Informationen
zur Programmierung, Leistung, Fehlerbehebung, zu Abmessungen und Zubehörteilen finden Sie im Bedienungshandbuch unter
www.bannerengineering.com. Suchen Sie nach der Ident-Nr. 194135, um das Handbuch anzuzeigen. Die Verwendung dieses
Dokuments setzt Kenntnisse der einschlägigen Industriestandards und Praktiken voraus.
Warnung:
Verwenden Sie dieses Gerät nicht zum Schutz des Personals
Die Verwendung dieses Geräts zum Schutz des Personals kann zu schweren Verletzungen oder zum Tod
führen.
Dieses Gerät verfügt nicht über die selbstüberwachenden redundanten Schaltungen, die für
Personenschutz-Anwendungen erforderlich sind. Ein Geräteausfall oder Defekt kann zu
unvorhersehbarem Schaltverhalten des Ausgangs führen.

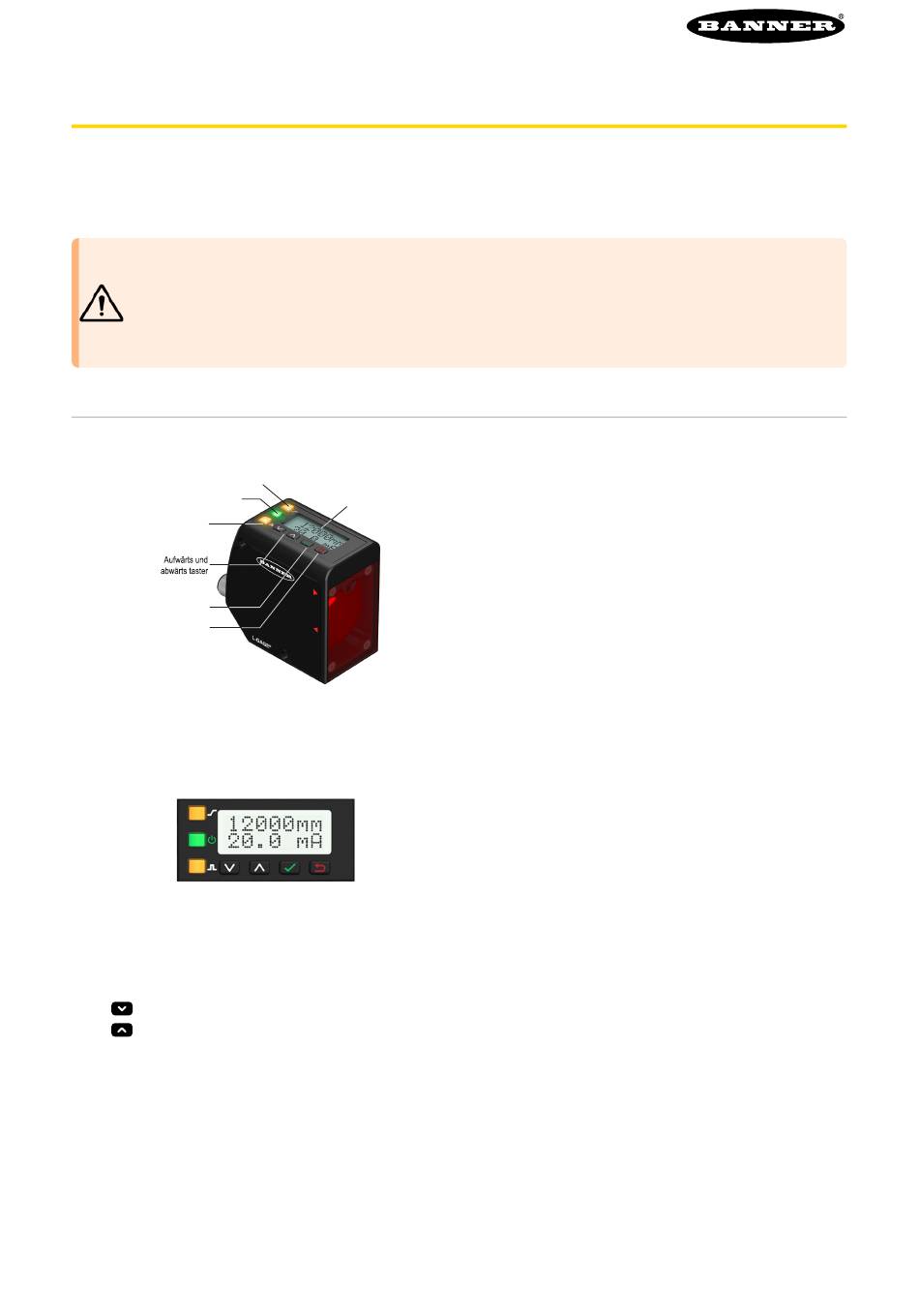

Funktionen und Anzeigen
Technische Merkmale
Analogausgang
LED-Anzeige
Betriebs-
LED-Anzeige
Schaltausgang
LED-Anzeige
Eingabetaste
Escape-Taste
Display
Display in der Betriebsart „Betrieb"
Schaltflächen und Symbole
Mit den Sensortasten Nach unten, Nach oben, Eingabe und Escape können Sie den Sensor programmieren und Informationen zum
Sensor aufrufen.
Die Tasten "Nach unten" und "Nach oben"
Mit den Tasten Nach unten und Nach oben können Sie folgende Aktionen ausführen:
Von der Betriebsart "Betrieb" (RUN-Modus) aus auf das Schnellmenü zugreifen
Durch die Menüsysteme navigieren
Die Programmiereinstellungen ändern
Die Werte einzelner Stellen in entfernungsbezogenen Einstellungen ändern
Beim Navigieren durch die Menüsysteme werden die Menüpunkte nacheinander durchlaufend angezeigt.
Übersetzung der Orginalanweisungen
05-Aug.-25
Drei LED-Anzeigen geben ständig den Erfassungsstatus an.
LED-Anzeige für Analogausgang
Konstant gelb = Angezeigte Entfernung befindet sich innerhalb
des programmierten Analogausgabefensters
Aus = Angezeigte Entfernung befindet sich außerhalb des
Display
programmierten Analogausgabefensters
LED-Anzeige für Betrieb
Konstant grün = Normalbetrieb, Sensor und Laser
eingeschaltet
Grün blinkend (1 Hz) = Sensor eingeschaltet und Laser
ausgeschaltet (Betriebsart Laser aktiviert)
LED-Anzeige für Schaltausgang
Konstant gelb = Schaltausgang ist eingeschaltet
Aus = Schaltausgang ist ausgeschaltet
Das Display ist eine 2-zeilige LCD-Anzeige mit 8 Zeichen. Der
Hauptbildschirm ist der Bildschirm der Betriebsart "Betrieb" (RUN-
Modus). Darauf werden die Messwerte für den Echtzeit-Abstand
und den Analogausgang angezeigt.
Continued on page 2
© Banner Engineering Corp. Alle Rechte
vorbehalten. www.bannerengineering.com
p/n: 194136 Rev. G
