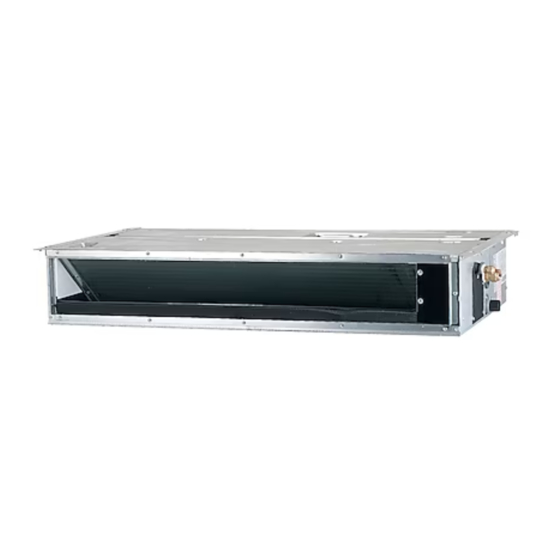

Samsung MH026FEEA Installations- Und Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für MH026FEEA:
- Handbuch (18 Seiten) ,
- Gebrauchsanweisung (100 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Samsung MH026FEEA
Inhaltszusammenfassung für Samsung MH026FEEA
-
Seite 2: Sicherheitsanweisungen
Sicherheitsanweisungen Behalten Sie dieses Installationshandbuch zusammen mit der Bedienungsanleitung in der Nähe , um beim Bedarf wieder zu lessen. Lesen Sie bitte sorgfältig die fongenden Sicherheitsanweisungen vor der Installation. Achten Sie auf die Vorsicht in dem Bedienungsanleitung zur Sicherheit. ... - Seite 3 VORWARNUNG Dieses deutet die Möglichkeit der ernsten Verletzung oder des Todes an. Das Gerät sollte entsprechend Überprüfen Sie, ob es Versuchen Sie nicht, das Gerät den nationalen elektrischen angemessene Größe sich selbst zu reparieren, zu Regelungen installiert geschnitten wird, und modifizieren, neu zu werden.
-
Seite 4: Inhaltsverzeichnis
Inhalt Vorbereitung für die Installation ............5 ... -
Seite 5: Vorbereitung Für Die Installation
NSTALLIEREN DER NNENRAUMEINHEIT Vorbereitung für die Installation Wenn man die Lage der Klimaanlage mit dem Besitzer entscheidet, die folgende Beschränkung folgen. Allgemeine Die Klimaanlage NICHT an einer Lage aufstellen, wo mit folgenden Elemente in der Berührung kommen: Verbrennbare Gase ... -
Seite 6: Wählen Des Geeigneten Ortes Zur Installation Der Klimaanlage
Seite zu ermöglichen, damit der korrekte Arbeitsvorgang der Wartung oder Reparatur der Produkte garantiert werden. Die Teile der Einheit muss unter Sicherheitsbedingung vollständig erreich- bar und entfernbar sein (für Leute oder Sachen). Abmessung und Gewicht MH026FEEA MH026FEEA 990x199x600 MH035FEEA... - Seite 7 NSTALLIEREN DER NNENRAUMEINHEIT MH050FXEA2B Rohrleitung Außendurchmesser Stromversorgung Außendurchmesser Innenraumeinheit Außeneinheit Einheit Ø, V, Hz Flüssigkeit Edelgas 1/4" 3/8" 026/035 MH050FXEA2B 1,220-240, 50 026/035 MH050FXEA2B Außeneinheit kann nicht an folgende Innenraumeinheit Kombination angeschlossen werden. -MH052FMEA/MH052FUEA/MH052FEEA VORSICHT: 3m minimale Rohrlänge (damit die Geräusche und Vibration verringert werden) Dieser Wert muss auf 7.5 Meter erhöht werden, wenn es nur an eine Inneneinheit angeschlossen wird.
- Seite 8 NSTALLIEREN DER NNENRAUMEINHEIT Wählen des geeigneten Ortes zur Installation der Klimaanlage (Fortgesetzt) MH060FXEA3B Rohrleitung Außendurchmesser Stromversorgung Außendurchmesser Innenraumeinheit Außeneinheit Einheit Ø, V, Hz Flüssigkeit Edelgas 3/8" 026/035 MH060FXEA3B 1,220-240, 50 026/035/052 1/4" 1/2" 052 VORSICHT: (h) (H) 3m minimale Rohrlänge (damit die Geräusche und Vibration verringert werden) Dieser Wert muss auf 7.5 Meter erhöht werden, wenn es nur an eine Inneneinheit angeschlossen wird.
- Seite 9 NSTALLIEREN DER NNENRAUMEINHEIT MH070FXEA4B / MH080FXEA4B Rohrleitung Außendurchmesser Stromversorgung Außendurchmesser Innenraumeinheit Außeneinheit Einheit Ø, V, Hz Flüssigkeit Edelgas MH070FXEA4B 1/4" 3/8" 026/035 1,220-240, 50 026/035/052 MH080FXEA4B 1/4" 1/2" 052 VORSICHT: 3m minimale Rohrlänge (damit die Geräusche und Vibration verringertwerden) Dieser Wert muss auf 7.5 Meter erhöht werden, wenn es nur an eine Inneneinheit angeschlossen wird.
-
Seite 10: Klimaanlage Und Zubehör
NSTALLIEREN DER NNENRAUMEINHEIT Klimaanlage und Zubehör Zubehör im Karton der Innenraumeinheit Zum Lieferumfang der Innenraumeinheit gehört das folgende Zubehör. Biegsame Gebrauchs- Aufstellungs- Muster-blech Isolierung A Isolierung B Isolierung C anweisung handbuch Schlauch Abflussrohr Isolierung D Isolierabdeck- Kitt Kabelbindung Draht Fernsteuer Halterung ungsband E Kasten... -
Seite 11: Entscheidung Der Innenraumeinheit -Installationslage
NSTALLIEREN DER NNENRAUMEINHEIT Entscheidung der Innenraumeinheit -Installationslage Zeichnung der Innenraumeinheit MH026FEEA/MH035FEEA Einheit : mm 11.9 3 256=768 (Suspension position) 938.4 oder mehr 1000 8 100=800 Inspektion loch (Luft abfluß rohr flansch) 22-ø3.2 Loch (Überall) Ausladung seite Saug-seite Name Beschreibung Liquid Rohranschluss ø6.35... -
Seite 12: Beschreibung
NSTALLIEREN DER NNENRAUMEINHEIT Entscheidung der Innenraumeinheit -Installationslage(Fortgesetzt) MH052FEEA Einheit : mm 12.9 3 322=966 1138 (Suspension position) oder mehr 1000 10*100=1000 Inspektion loch (Luft abfluß rohr flansch) 1060 26-ø3.2 Loch 1100 (Überall) Ausladung seite Saug-seite Name Beschreibung Liquid Rohranschluss ø6.35 Gas Rohranschluss ø12.7... - Seite 13 NSTALLIEREN DER NNENRAUMEINHEIT MH052FUEA Einheit : mm (Suspension position) Inspektion loch (Service raum) Ausladung seite Saug-seite Name Beschreibung Liquid Rohranschluss ø6,35 Gas Rohranschluss ø12,7 Abluft Flansch OD32 ID26(Ohne Abflusspumpe) Abluft Flansch Schwimmerschalter der Abflusspumpe (Optional) Energieversorgung Anschluss Luftfilter Filter Haken M8~M10...
-
Seite 14: Innenraumeinheit Installation
NSTALLIEREN DER NNENRAUMEINHEIT Innenraumeinheit Installation Es empfiehlt sich, daß die Fuge des Zweigrohrs für das Költemittel vor der Installation der Innenraumeinheit installiert. Das Musterblech auf der Decke an der Lage legen, wo Sie die Innenraumeinheit aufstellen möchten. Bemerkung Weil das Diagramm aus dem Papier gemacht ist, kann es durch die Temperatur oder die Feuchtigkeit leicht sich zusammenziehen oder strecken. -
Seite 15: Reinigung Der Einheit
NSTALLIEREN DER NNENRAUMEINHEIT Reinigung der Einheit Von der Fabrik wird die Einheit mit einer Vorfüllung des Stickstoffgas(Einsa tzgas) geliefert und eingestellt. Folglich müssen alle Einsatzgases bereinigt werden, vor der Einbau Rohrleitung. Die Kneif-röhre des jeden Kältemittel-leitungsende abschrauben. Ergebnis: Alle Edelgase aus der Innenraumeinheit ausströmen. Bemerkung Bei der Installation, vom Hineingehen des Schmutz oder fremde Gegenstände in die Leitungen zu verhindern, darf die Kneif-röhre... -
Seite 16: Ausschnitt/Ausbrechen Der Rohrleitungen
NSTALLIEREN DER NNENRAUMEINHEIT Ausschnitt/Ausbrechen der Rohrleitungen Sicherstellen, daß die verlangte Werkzeuge lieferbar sind. (Rohr Schneider, Loch-vergrösserung, Ausbrechens-werkzeug und Rohrhalter) Wenn Sie die Röhre verkürzen möchten, mit einem Schneider ausschneiden. Sicher aufzupassen, daß die Schneidekante im Winkel von 90° mit der Seite des Rohrs bleibt. -
Seite 17: Ausführung Des Lecktests & Isolierung
NSTALLIEREN DER NNENRAUMEINHEIT Ausführung des Lecktests & Isolierung Lecktests UNDICHTIGKEITSTEST MIT STICKSTOFFDIOXID (vor Eröffnung der Ventile) Um grundlegende Kältemittelleckstellen zu erkennen, ist es für den Installer vor dem Vakuum und der Umlaufführung der R - 410A verantwortlich, mit Stickstoff (mit einem Zylinder mit einem Druckminderer) auf das gesamte System zu drück- en.Bei einem Druck über 30 Bar (Manometer) UNDICHTIGKEITSTEST MIT R - 410A (nach der Öffnung der Ventile) -
Seite 18: Aufstellung Des Abflußschlauchs
NSTALLIEREN DER NNENRAUMEINHEIT Aufstellung des Abflußschlauchs Die Installation des Abflußschlauchs für die Innenraumeinheit muß vorsichtig machen, daß irgendein Kondenswasser korrekt ausläuft. Der Abflußrohr kann auf der Seite rechts oder links der Grund-pfanne installiert werden. Schrauben Sie die 4 Schrauben ab, um die Abdeckung des Ablassschlauch Anschlussports zu entfernen. - Seite 19 NSTALLIEREN DER NNENRAUMEINHEIT MHFEEA Testen der Kanalisation Etwas Wasser ungefähr 5 Liter vorbereiten. Die Deckel des Wasservorräte-einlaß, gedreht und gezogen die Deckel, öffnen.(MHFEEA) Wasservorräteeinlaß Das Wasser zur Innenraumeinheit, wie die Figur zeigt, gieflen. Bemerrkung Wenn Sie das Wasser in dem Wasservorräte-einlafl nicht hineingieflen, wird das Wasser von der Innenraumeinheit verschütten.
-
Seite 20: Verbindung Des Anschlußkordes
NSTALLIEREN DER NNENRAUMEINHEIT Verbindung des Anschlußkordes Die Innenraumeinheit ist von der Außeneinheit mit dem Anschlußkord angetrieben. Die Schrauben auf dem elektrischen Bestandteilkasten entfernen und die Abdeckungsplatte entfernen. Der Anschlußkord durch die Seite der Innenraumeinheit führen und das Kabel zum Terminal anschließen; beziehen sich auf die untere Figur. Das Andernende des Kabels zu der Außeneinheit durch die Decke &... - Seite 21 NSTALLIEREN DER NNENRAUMEINHEIT Draht und Kommunikation Kabel Verbindung Das Stromkabel anschließen, das mit der Außeneinheit angeschloßen und durch andere Quelle versorgt ist, sich vergewissern, daß die Stromkabel-anschlußklemme nicht gewechselt darf. Das F3 und F4 Kommunikation Kabel kann Kreuz angeschlossen werden, jedoch wird es empfohlen, dass sie an den entsprechenden F3 und F4 Terminal angeschlossen werden.
-
Seite 22: Incrementar La Velocidad Del Ventilador
Posición del Interruptor Función SW05 Encendido Velocidad normal Apagado Velocidad alta Reinstale la placa de la tapa y junte el tornillo removido. Presión estatica externa Presión estatica externa (mmAq) MH026FEEA 015201-1400FB 015201-14020C 015021-140360 015201-1403A2 MH035FEE 015201-16025D 015201-16026E 015201-1603C4 015203-1601 MH052FEEA... -
Seite 23: Zuteilung Der Adresse Zur Innenraumeinheit
NSTALLIEREN DER NNENRAUMEINHEIT Zuteilung der Adresse zur Innenraumeinheit Bevor die Innenraumeinheit installieren,eine Adresse nach Klimaanlage Systemplan zuteilen. Die Adresse der Inneneinheit wird von Justage des HAUPT (SW02) Schalters zugewiesen. K1 K2 K3 K4 K5 K6 K7 K8 K9 K10K11 K12 Die HAUPT Adresse ist für Kommunikation zwischen der Innenraumeinheit und der Außeneinheit. -
Seite 24: Zusätzliche Funktionen
NSTALLIEREN DER NNENRAUMEINHEIT Zusätzliche Funktionen Ersatz für verlorene Temperatur bei dem Heizensbetrieb K5 K6 K7 K8 N Der Unterschied zwischen einer aktuellen Raum-temperatur und einer sensibilisierte Temperatur in der Klimaanlage bei dem Heizensbetrieb wird senken. SW06 Schalter ON Schalter OFF Schalter Nr. -
Seite 25: Filter Austausch
NSTALLIEREN DER NNENRAUMEINHEIT Filter Austausch Es gibt 2 Arten Lufteinlass wie folgt; sie sollten entsprechend der folgenden Anweisung installiert werden. Accessories Wickelfilter Filter Deckelfilter Auftreten Wenn Luft von der Rückseite eindringt Wenn Luft vom Unten eindringt Installation Diagramm Wenn Luft von der Rückseite eindringt. Steuerkörper Einlassgitter Wenn Luft vom Unten eindringt... - Seite 26 NSTALLIEREN DER NNENRAUMEINHEIT Filter Austausch(Fortgesetzt) Installation Methode Die Änderung der Form und der Installation Methode behält entsprechend den Modellen vor. Wenn Luft von der Rückseite eindringt Fixieren Sie die Inneneinheit Unterstützung an der Oberseite des Lufteinlasses mit Schrauben. Wenn Luft vom Unten eindringt Fixieren Sie die Abdeckung an der Rückseite des Produktes mit Schrauben Setzen Sie Auflagen auf die Unterstützung.
-
Seite 27: Aufstellen Der Abflußpumpe (Option)
NSTALLIEREN DER NNENRAUMEINHEIT Aufstellen der Abflußpumpe (Option) Accessories (✴✴023/026/035✴✴) Abflußpumpe & Flexibel Flexibel- Stöpse Wechsel-schalter Schlauchpumpe schlauch Kabel-bindung Schrauben Klemme Isolierung Trennen Sie die Halterung der Inneneinheit und fixieren Sie ihn mit der Abflusspumpe. N Fixieren Sie ihn mit 3 Schrauben. Schließen Sie die Abflusspumpe und die flexible Schlauchpumpe an. - Seite 28 N Vor der Installation von optionalen Ausstattungen, stellen Sie sicher, dass Sie die Hauptschalter abgeschaltet haben. N Sie sollten die originale Abflusspumpe verwenden, die von Samsung hergestellt wird. Wenn Sie die Abflusspumpe zusammenbauen, sind Sie für jeden Anspruch verantwortlich, der von der Abflusspumpe verursacht wird, die Sie zusammengebaut haben.
-
Seite 29: Plazieren Der Innenraumeinheit
ERTIGSTELLEN DER NSTALLATION Plazieren der Innenraumeinheit Sobald Sie das System auf Leckagen geprüft haben, können Sie die Röhre und die Kabel isolieren und die innen anzubringende Einheit auf der Installationsplatte aufstellen. Um Kondensationsprobleme zu vermeiden, wärmebeständigen Polyethylenschaum einzeln um jedes Kältemittelrohr im unteren Teil der Innenraumeinheit wickeln. -
Seite 30: Probleme Lösung
ERTIGSTELLEN DER NSTALLATION Probleme Lösung Aufdeckung der Fehler N Wenn ein Fehler beim Betrieb passiert, werden ein LED Flackern und das Betrieb außer LED stoppen. N Wenn Sie die Klimaanlage in Betrieb wieder setzen, zuerst wird es normal laufen, dann ein Fehler wieder aufdecken. - Seite 31 ERTIGSTELLEN DER NSTALLATION LED Anzeige Blinker Verborgene Typ Anormale Konditionen Betrieben Blau Standard Typ Selbst-diagnostizierte Fehler Angezeigt auf der geeigneten (Innenraumeinheit nicht aufgedeckt Innenraumeinheit, die in Betrieb ist inbegriffen) Angezeigt auf der Außeneinheit 1. Fehler des elektronischen Ausdehnung Ventil schließen 2.
- Seite 32 MEMO...
