Bose B1 Bass Module Installationsanleitung Seite 3

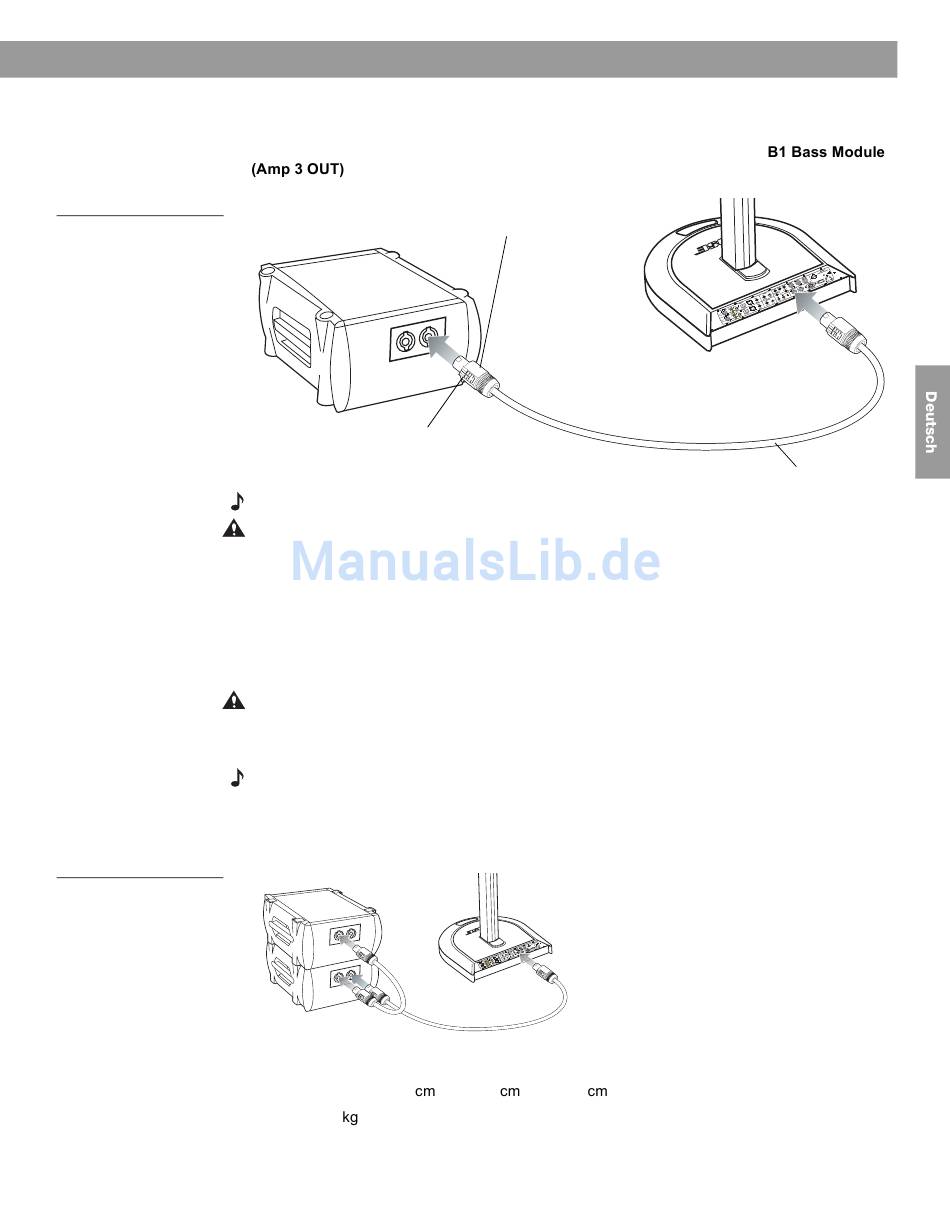

Ein B1 Bassmodul anschließen
Figure 2
Ein B1 Bassmodul
anschließen
Zwei B1 Bassmodule anschließen
Figure 3
Zwei B1 Bassmodule
anschließen
Technische Informationen
Stecken Sie ein Ende des vieradrigen Bassmodulkabels in eine der Buchsen auf der Rück-
seite des B1 Bassmoduls. Stecken Sie das andere Ende des Kabels in die
-Buchse am PS1 Power Stand.
Zum Verbinden drehen Sie den Stecker nach dem Ein-
stecken im Uhrzeigersinn, um ihn zu arretieren.
Zum Trennen schieben Sie die Metalltaste am
Stecker zurück, drehen Sie den Stecker gegen
den Uhrzeigersinn, und ziehen Sie ihn heraus.
Note: Der Stecker des B1 Bassmoduls sollte mit einem hörbaren Klicken einrasten.
CAUTION: Ein B1 Bassmodul kann nicht gleichzeitig an zwei PS1 Standfüße angeschlossen
werden.
Verbinden Sie das erste B1 Bassmodul wie unter "Ein B1 Bassmodul anschließen" beschrieben.
Stecken Sie ein Ende des zweiten vieradrigen Bassmodulkabels in die noch nicht belegte
Buchse auf der Rückseite des ersten B1 Bassmoduls. Stecken Sie das andere Ende des
Kabels in eine der Buchsen auf der Rückseite des zweiten B1 Bassmoduls.
CAUTION: Schließen Sie höchstens zwei B1 Bassmodule an den B1 Bass Module (Amp 3
OUT)-Anschluss am PS1 Power Stand an. Der Betrieb von mehr als zwei B1 Bassmodulen am
B1 Bass Module (Amp 3 OUT)-Ausgang führt zu unangemessener Belastung des Verstärkers
im PS1 Power Stand und dadurch zu einer schlechteren Leistung des gesamten Systems.
Note: Verwenden Sie zum Anschließen der B1 Bassmodule an den PS1 Power Stand ausschließlich
das mitgelieferte vieradrige B1 Bassmodul-Kabel (blau). Zwei der Adern des Kabels werden zum
Erkennen der Anzahl der angeschlossenen B1 Bassmodule durch den PS1 Power Stand verwendet.
Ersetzen Sie KEINESFALLS das mitgelieferte Kabel durch ein zweiadriges Lautsprecherkabel.
B1 Bass Module
Abmessungen: B 25,0
Gewicht: 13
Impedanz: 8 Ohm
Vieradriges Kabel für B1 Bassmodul (blau)
An
(Amp 3 OUT)
x T 45,7 x H 38,0
Anschließen
An
B1 Bass Module
(Amp 3 OUT)
7
