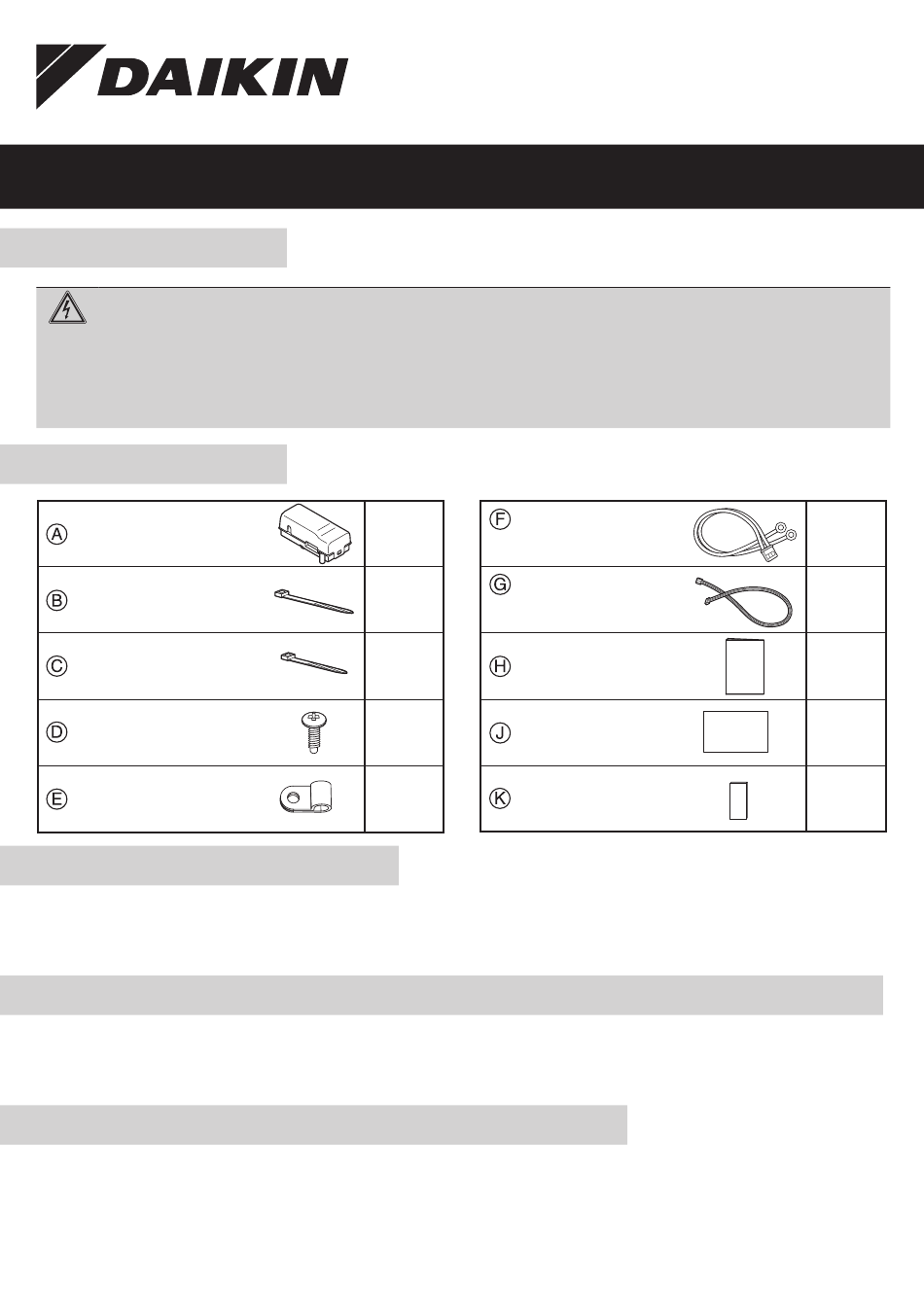

Daikin BRP070A81 Installationsanleitung

Installationsanleitung -
Sicherheitshinweise
WARNUNG
Eine Missachtung dieser Anweisungen kann zu Körperverletzungen oder Tod führen.
• Achten Sie darauf, dass Sie den Schutzschalter ausschalten, bevor Sie dieses Set installieren.
• Schalten Sie den Schutzschalter erst ein, wenn die Installation abgeschlossen ist.
• Beachten Sie bei der Installation auch die Installationsanleitung und den Schaltplan für das
Außengerät.

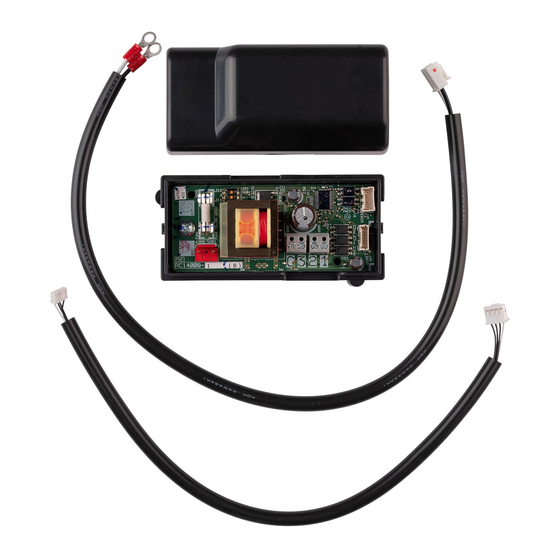

Zubehör
Baugruppe Bedarfs-
adapter elektrische Teile
Kabelbinder (lang)
Kabelbinder (kurz)
Blechschraube M4×8
Harzklemme
Hinweis zu den Schrauben
Verwenden Sie folgenden Schraubendrehertyp:
▪ PH2: für Schrauben des Außengeräts und Blechschrauben (D)
▪ PH0: für Anschlussschrauben auf der Bedarfseingang-Anschlussplatine
Technische Daten Bedarfskommunikationskabel (bauseitige Bereitstellung)
Verwenden Sie nur harmonisierte Kabel mit Doppelisolierung, die für die anzulegende Spannung
geeignet sind.
2-adriges Kabel, Mindestgröße 0,5~1,5 mm², Maximallänge 30 m
Symptom, das KEINE Systemfehlfunktion darstellt
Symptom: Das Gerät stoppt den Betrieb und kann nicht mit der Steuerung eingeschaltet werden.
Prüfen Sie die Anzeige der Steuerbox. Wenn die Anzeige leuchtet, hat der Betreiber des Stromnetzes
das Gerät vorübergehend eingeschränkt.
BRP070A81, BRP070A82
Kabelsatz
1×
(Stromversorgung)
Kabelsatz
3×
(Kommunikation)
3× Installationsanleitung
2×
Elektroschaltplan
Dichtmaterial
2×
Bedarfsadapter
Deutsch
1×
1×
1×
1×
3×
