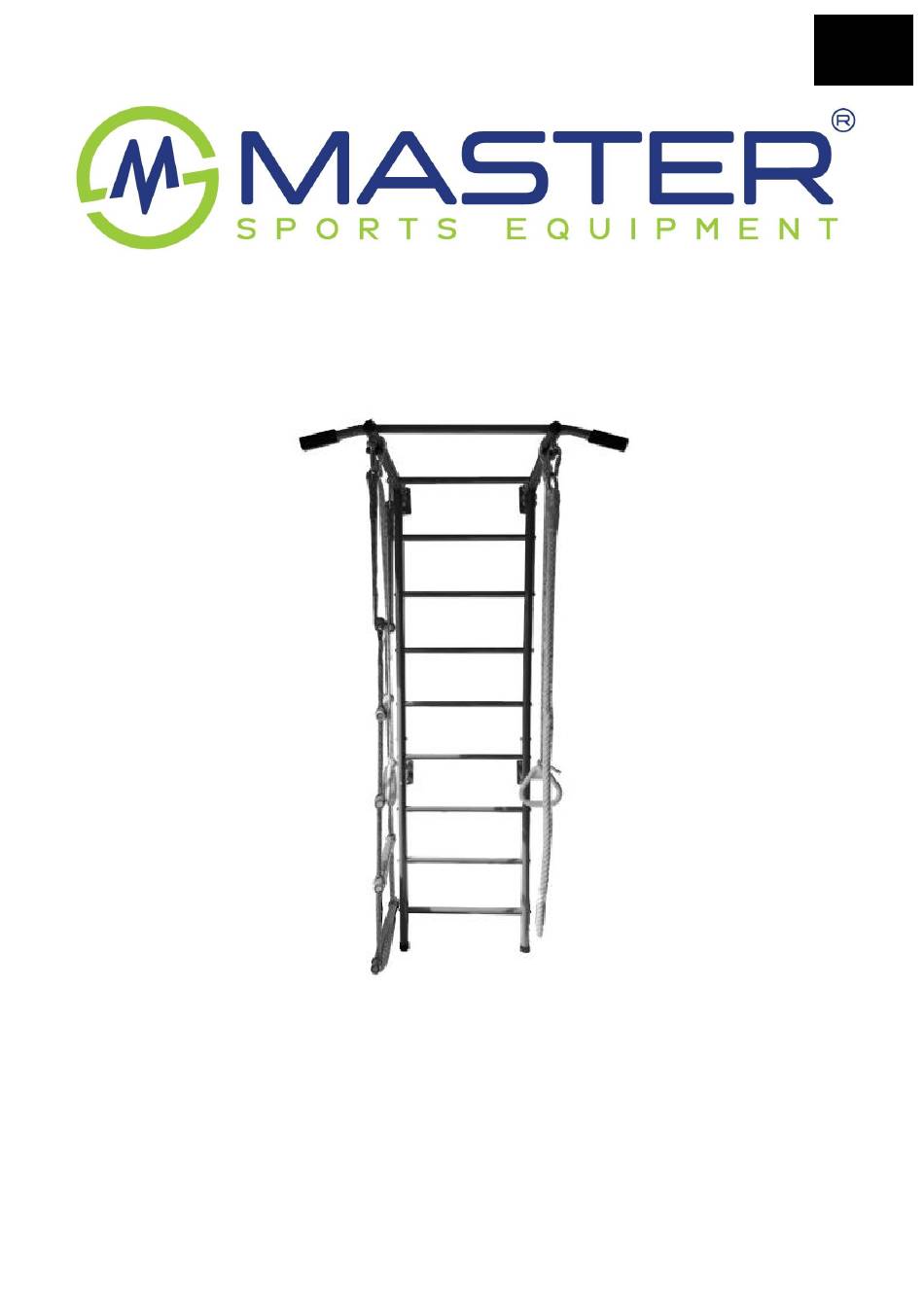

- Seite 1 ® Kids playground MASTER Ribs 5 MAS-C020 User´s manual Thank you for choosing our kids playground!
-
Seite 2: In Order To Avoid Injuries, The Following Is Highly Recommended
Attention Not for public use-for private use only. Not intended for use by more than one user. The SET is intended for use by children of 3 years and older. For attention of the installer: It is necessary to make installation of the product in accordance with the Assembly and Installation Guide. - Seite 3 etc. Serious injury may be caused by any part of the children’s clothing becoming entangled in the equipment. Parts Picture Product name QTY(PCS) Screw M10x75 Knob Screw M10x50 Nut M10 Screw M10x55 Washer Expansion Screw 8 Allen key Spanner...
- Seite 4 Screw M8 Nut M8 Fixator Horizontal bar Long bar fixed on the wall Short bar fixed on the wall T shape metal plate Vertical bar Vertical bar Horizontal bar Climbing rope Ladder Rings with ropes 2...
- Seite 5 Assembly Instructions Step1: Connect the vertical bars #18(2pcs), #19(2pcs), with screws #4(2pcs) , washers #7(4pcs), nuts #3(2pcs). Tighten the screws. Step 2: Install the horizontal bars #20(8pcs) to the vertical bars, with screws #6(16pcs), washers #7(16pcs). DO NOT tighten screws (from step2 to step4). Step 3:Assemble the bars #15(2pcs), #16(2pcs), with T shape metal plate #17(4pcs), screws #6(10pcs),...
- Seite 6 washers #7(10pcs), nuts #5(8pcs). Step 4:Connect the horizontal bar #20(1pc) to the SET, with screws #6(2pcs), washers #7(2pcs).
- Seite 7 Step 5:Install the pull up bar #14(1pc) to the SET, with screws #1(2pcs), knobs #2(2pcs). Tighten all the screws. Install the set onto the wall Install the set onto the wall, with expansion screws #8(8pcs).
-
Seite 8: Accessories Installation
Accessories installation Install the screws #11(3pcs), nuts #12(3pcs) on the bar #15, as picture above. Then install the climbing rope #21(1pc) and ladder #22(1pc) on the hook screw(#11). Assemble and install gymnastic rings #23(2pcs) on the product. - Seite 9 See the picture on the front cover of the manual for general look of the set with all the elements assembled and installed correctly. EXERCISE AND PLAYING TIPS Regular playing and exercising on the SET lead to improvement of general physical conditions of a child(posture, appetite, sleep).
- Seite 10 © COPYRIGHT MASTER SPORT s.r.o. retains all rights to this Owner´s Manual. No text, details, or illustrations from this manual may be either reproduced, distributed, or become the subject of unauthorized use for commercial purposes, nor may they be made available to others.
- Seite 11 ® Žebřiny s příslušenstvím MASTER Ribs 5 MAS-C020 Návod na použití Obrázky viz anglický návod! Děkujeme, že jste si vybrali náš výrobek! Upozornění: Není určeno pro veřejné použití – pouze pro soukromé účely. Není určeno pro použití více než jedním uživatelem.
- Seite 12 Složení výrobku KROK 1: Spojte svislé tyče #18(2ks), #19(2ks), pomocí šroubů #4(2 ks) , podložek #7(4ks), matic #3(2ks). Šrouby dotáhněte.. KROK 2: Připevněte horizontální tyče #20(8 ks) ke svislým tyčím pomocí šroubů #6(16 ks), podložek #7(16 ks). Šrouby ještě nedotahujte (v kroku 2 až 4). KROK 3: Připevněte tyče #15(2 ks), #16(2 ks), pomocí...
-
Seite 13: Záruční Podmínky
Copyright - autorská práva Společnost MASTER SPORT s.r.o. si vyhrazuje veškerá autorská práva k obsahu tohoto návodu k použití. Autorské právo zakazuje reprodukci částí tohoto návodu nebo jako celku třetí stranou bez výslovného souhlasu společnosti MASTER SPORT s.r.o.. Společnost MASTER SPORT s.r.o. pro použití informací, obsažených v tomto návodu k použití... - Seite 14 ® Rebriny s príslušenstvom MASTER Ribs 5 MAS-C020 Návod na použitie Obrázky viď anglický návod! Ďakujeme, že ste si vybrali náš výrobok! Upozornenie: Nie je určené pre verejné použitie – iba pre súkromné účely. Nie je určené pre použitie viac ako jedným užívateľom.
- Seite 15 Zloženie výrobku KROK 1: Spojte zvislé tyče #18(2ks), #19(2ks), pomocou skrutiek #4(2 ks) , podložiek #7(4ks), matíc #3(2ks). Skrutky dotiahnite. KROK 2: Pripevnite horizontálne tyče #20(8 ks) k zvislým tyčiam pomocou skrutiek #6(16 ks), podložiek #7(16 ks). Skrutky ešte nedoťahujte (v kroku 2 až 4). KROK 3: Pripevnite tyče #15(2 ks), #16(2 ks), pomocou T podložky #17(4 ks), skrutiek #6(10 ks), podložiek #7(10 ks), matíc #5(8 ks).
- Seite 16 Copyright - autorská práva Společnost MASTER SPORT s.r.o. si vyhrazuje veškerá autorská práva k obsahu tohoto návodu k použití. Autorské právo zakazuje reprodukci částí tohoto návodu nebo jako celku třetí stranou bez výslovného souhlasu společnosti MASTER SPORT s.r.o..
- Seite 17 Drabinki żebrowe z akcesoriami MASTER® Ribs 5 MAS-C020 Instrukcja użytkowania Zobacz zdjęcia w instrukcji w języku angielskim! Dziękujemy za wybranie naszego produktu! Ogłoszenie: - Produkt nie jest przeznaczony do użytku publicznego – wyłącznie do celów prywatnych. - Produkt nie jest przeznaczony do użytku przez więcej niż jednego użytkownika.
- Seite 18 Części produktu - zobacz instrukcję w języku angielskim Skład produktu KROK 1: Połącz pręty pionowe #18 (2 szt.), #19 (2 szt.) za pomocą śrub #4 (2 szt.), podkładek #7 (4 szt.), nakrętek #3 (2 szt.). Dokręć śruby. KROK 2: Przymocuj pręty poziome #20 (8 szt.) do prętów pionowych za pomocą śrub #6 (16 szt.) i podkładek #7 (16 szt.). Nie dokręcaj jeszcze śrub (w krokach 2–4).
- Seite 19 Prawo autorskie zabrania kopiowania treści instrukcji w części lub też w całości przez osoby trzecie bez wyraźnej zgody MASTER SPORT s.r.o.. Firma MASTER SPORT s.r.o. za korzystanie z informacji zawartych w niniejszej instrukcji obsługi nie ponosi odpowiedzialności za jakiekolwiek patenty.
-
Seite 20: Rippenleitern Mit Zubehör Master® Ribs
Rippenleitern mit Zubehör MASTER® Ribs 5 MAS-C020 Gebrauchsanweisung Bilder finden Sie in der englischen Anleitung! Vielen Dank, dass Sie sich für unser Produkt entschieden haben! Beachten: - Nicht für die öffentliche Nutzung bestimmt – nur für private Zwecke. - Nicht für die Verwendung durch mehr als einen Benutzer vorgesehen. - Seite 21 Produktteile - siehe englische Anleitung Produktzusammensetzung SCHRITT 1: Verbinden Sie die vertikalen Stangen Nr. 18 (2 Stück), Nr. 19 (2 Stück) mit Schrauben Nr. 4 (2 Stück), Unterlegscheiben Nr. 7 (4 Stück) und Muttern Nr. 3 (2 Stück). Ziehen Sie die Schrauben fest. SCHRITT 2: Befestigen Sie die horizontalen Stangen Nr.
- Seite 22 Autorenrecht verbieten die Reproduktion die Teilen die Anleitung oder als das Ganze dritten Seite ohne ausdrϋkliche Zustimmung Gesellschaft MASTER SPORT s.r.o.. Gesellschaft MASTER SPORT s.r.o. nehmen kein Verantwortung fϋr das Patent fϋr die Benutzung die Informationen ϋber, die in diese Anleitung sind.
- Seite 23 ® Létrák tartozékokkal MASTER Ribs 5 MAS-C020 Használati útmutató A képekhez lásd az angol nyelvű használati utasítást! Köszönjük, hogy termékünket választotta! Értesítés: - Nem nyilvános használatra - csak magáncélra. - Nem egynél több felhasználó általi használatra tervezték. - Gyermekeknek 3 éves kortól.
- Seite 24 A termék összetétele 1. LÉPÉS: Csatlakoztassa a függőleges rudakat #18(2db), #19(2db) a #4-es csavarokkal (2db), a #7-es alátétekkel (4db), a #3-as anyákkal (2db). Húzza meg a csavarokat.. 2. LÉPÉS: Rögzítse a #20 (8 db) vízszintes rudakat a függőleges rudakhoz #6 csavarokkal (16 db), a #7 alátéttel (16 db). Még ne húzza meg a csavarokat (a 2-4 lépésben).
- Seite 25 Copyright – szerzői jogok A MASTER SPORT s.r.o. társaság a jelen használati útmutató tartalmához kapcsolódó minden szerzői jogot fenntartja. A szerzői jog megtiltja a jelen használati útmutató bármely részének, illetve egészének másolását harmadik fél által, a társaság előzetes és kifejezett hozzájárulása nélkül. A MASTER SPORT s.r.o. társaság...
- Seite 26 ® Scari cu accesorii MASTER Ribs 5 MAS-C020 Instructiuni de folosire Consultați instrucțiunile în limba engleză pentru imagini! Vă mulțumim că ați ales produsul nostru! Înștiințare: - Nu este destinat uzului public - numai pentru uz privat. - Nu este destinat utilizării de către mai mult de un utilizator.
- Seite 27 Compoziția produsului PASUL 1: Conectați tijele verticale #18 (2 buc), #19 (2 buc), folosind șuruburi #4 (2 buc), șaibe #7 (4 buc), piulițe #3 (2 buc). Strângeți șuruburile.. PASUL 2: Atașați barele orizontale #20 (8 bucăți) la barele verticale cu șuruburi #6 (16 buc), șaibe #7 (16 buc). Nu strângeți încă...
- Seite 28 MASTER SPORT s.r.o. își rezervă toate drepturile de autor asupra conținutului acestui manual. Drepturile de autor interzic reproducerea unor părți din acest manual sau în întregime de către o terță parte fără acordul expres al MASTER SPORT s.r.o. MASTER SPORT s.r.o. nu își asumă nicio răspundere pentru niciun brevet pentru...
- Seite 29 Lestve z dodatki MASTER® Ribs 5 MAS-C020 Navodila za uporabo Glejte angleška navodila za slike! Hvala, ker ste izbrali naš izdelek! Opaziti: - Ni namenjeno za javno uporabo - samo za zasebno uporabo. - Ni namenjeno uporabi več kot enemu uporabniku.
- Seite 30 Sestava izdelka 1. KORAK: Povežite navpične palice #18 (2 kosa), #19 (2 kosa), z uporabo vijakov #4 (2 kosa), podložk #7 (4 kos), matic #3 (2 kosa). Privijte vijake.. KORAK 2: Pritrdite vodoravne palice #20 (8 kosov) na navpične palice z vijaki #6 (16 kosov), podložkami #7 (16 kosov). Vijakov še ne privijte (v korakih 2 do 4).
- Seite 31 Podjetje MASTER SPORT s.r.o. si pridržuje vse avtorske pravice za vsebino tega uporabniškega priročnika. Avtorska pravica prepoveduje reproduciranje delov tega priročnika ali celotnega s strani tretjih oseb brez izrecnega soglasja MASTER SPORT s.r.o.. Podjetje MASTER SPORT s.r.o. ne prevzema nobene odgovornosti za kakršen koli patent za uporabo informacij v tem...
