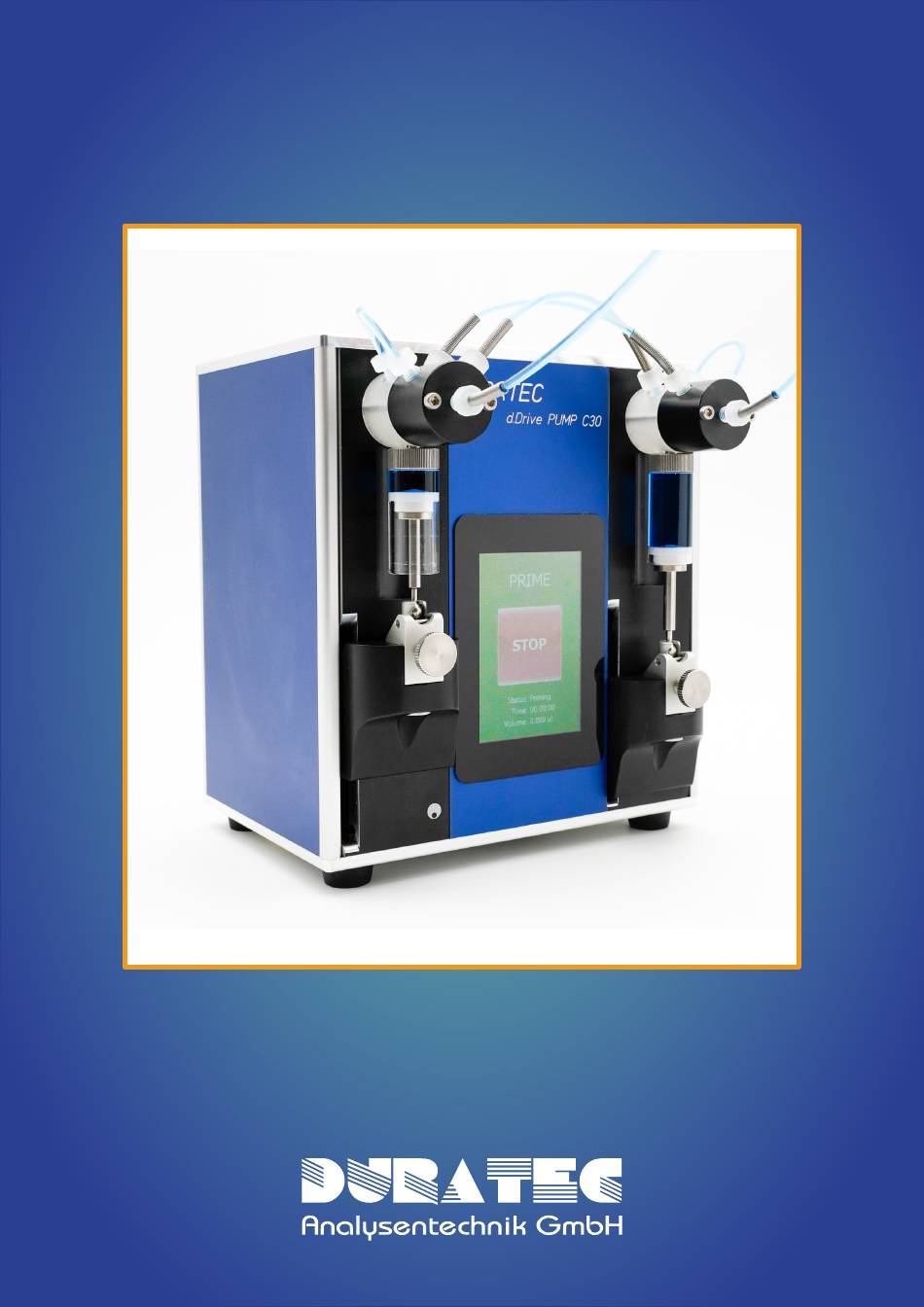

- Seite 1 PUMP C30 / X60 pulsationsarmes Pumpen & Dosieren nl/min - ml/min...
- Seite 2 DURATEC d.Drive PUMP Die d.Drive PUMP ist eine hochgenaue, pulsationsarme Dosierpumpe für Labor, Verfahrenstech- nik und den industriellen Einsatz zur Dosierung von nl/min bis ml/min. Aufgrund der verwende- ten Materialien kann eine Vielzahl an unterschiedlichen Medien (wässrig, organisch, aggressiv, hochviskos, gasförmig) metallfrei gefördert werden. Somit erstreckt sich der Anwendungsbereich der Pumpe über die Branchen Chemie, Pharma, Biotechnologie, Medizintechnik, Lebensmittel-...
- Seite 3 DURATEC d.Drive PUMP Funktionsprinzip Die Pumpe besteht aus zwei einzelnen Spritzen-Antrieben. Während die eine Spritze Flüssigkeit abgibt, bereitet sich die andere Spritze auf den Folgehub vor. Der Spritzenlastwechsel erfolgt über zwei gegenläufige Beschleunigungsgradienten, sodass ein nahtloser Übergang gewährleis- tet ist. Der Fluss ist nahezu pulsationsfrei. Die Ventile werden zwangsgesteuert und die Pumpe ist selbstansaugend.
- Seite 4 DURATEC d.Drive PUMP Funktionen / Parameter / Einstellmöglichkeiten Kontinuierliches Pumpen Zeitlich unbegrenzte Pumpfunktion mit der aktuell eingestellten [Continuous Flow] Flussrate. Endliche Dosierung Es werden Dosiervolumen und Dosierzeit eingestellt, nach Erreichen des [Total Time & Volume] Dosiervolumens bzw. der Dosierzeit stoppt die Pumpe automatisch.
- Seite 5 DURATEC d.Drive PUMP Bedienung über Touchpanel am Gerät Über das frontseitige Touchpanel können alle Funktionen des Gerätes ausgeführt werden. Es ermöglicht eine einfache, intuitive und direkte Bedienung der Pumpe. Relevante Parameter können eingestellt und abgelesen werden. DURATEC d.Drive PUMP...
- Seite 6 DURATEC d.Drive PUMP Bedienung über RS232 Schnittstelle / Software Windows Software: Die optionale Windows Software ermöglicht prinzipiell die gleiche Bedienung wie das Touchpa- nel. Als zusätzlich Funktion sind hier die Einheiten für Flussrate, Dosiervolumen und Dosierzeit wählbar. Die Bedienoberfläche der Software entspricht der Anzeige des Touchpanels.
- Seite 7 DURATEC d.Drive PUMP Bedienung über I/O Port Es besteht die Möglichkeit die Pumpe mittels des I/O Ports über ein Prozessleitsystem zu steuern. Pumpen- und Flussparameter werden zuvor über die RS232 Schnittstelle in den Speicher der Pumpe geladen bzw. über das Touchpanel eingegeben. Danach lassen sich Funktionen wie: Init, Start, Stop, Prime über ein Triggersignal ausführen.
- Seite 8 DURATEC d.Drive PUMP Spezifikationen d.Drive PUMP C30 d.Drive PUMP X60 Dosiermodul Centris XLP6000 Artikel-Nr. 900763 900762 Lieferumfang Pumpe, 2 Ventile, Netzteil (ohne Spritzen, Schläuche, Software) Förderbereich 0,042 µl/min - 75 ml/min 0,4 µl/min - 300 ml/min Fördermodi kontinuierlich, endlich, reversed Druckbereich 0 - 6 bar ( abhängig von der Spritzengröße)
- Seite 9 DURATEC d.Drive PUMP Spezifikationen - Fluss & Druck d.Drive PUMP X60*¹ d.Drive PUMP C30 Spritze Flussbereich [µl/min] Druck [bar] Flussbereich [µl/min] Druck [bar] 25 µl 0,042 50 µl 0,083 0,313 100 µl 0,166 0,625 250 µl 1.500 0,414 1.500 1,563 500 µl...
- Seite 10 DURATEC d.Drive PUMP Pulsationsvergleich Peristaltic Pump HPLC Pump DURATEC 1,20 1,15 1,10 1,05 1,00 0,95 0,90 0,85 0,80 Zeit [s] DURATEC d.Drive PUMP...
- Seite 11 DURATEC d.Drive PUMP Pulsation über einen Spritzenhub (Beispiel mit 2,5 ml Spritze / C30) 3,00 2,75 2,50 2,25 2,00 1,75 1,50 1,25 1,00 0,75 0,50 0,25 0,00 Zeit [s] 3,00 2,75 2,50 2,25 2,00 Zeit [s] DURATEC d.Drive PUMP...
- Seite 12 DURATEC d.Drive PUMP Pulsation beim Umschalten zwischen Spritzenhüben (Beispiel mit 2,5 ml Spritze /C30) 3,00 2,75 2,50 2,25 2,00 1,75 1,50 1,25 1,00 0,75 0,50 0,25 0,00 Zeit [s] 3,00 2,75 2,50 2,25 2,00 Zeit [s] DURATEC d.Drive PUMP...
- Seite 13 DURATEC d.Drive PUMP Anwendungsbeispiele Flüssigkeiten Auftragen / Sprühen / Verdampfen Förderung von Flüssigkeiten an unterschiedliche Abgabesysteme, um Flüssigkeiten aufzutragen, zu sprühen oder zu verdampfen: • Wirkstoffaufbringung Medizintechnik und Medizindiagnostik • Prüfgasherstellung über Verdampfersysteme • Reinigungsprozesse Halbleiterindustrie • Klebeprozesse Verdampfer Dosiernadel Sprühkopf...
- Seite 14 DURATEC d.Drive PUMP Reaktionstechnik / Fermentation – Multi-Reaktor Dosiersystem Dosierung eines Mediums über ein Verteilerventil in unterschiedliche Reaktoren / Fermenter. • Reaktanten • Katalysator • Säure / Base • Substrat PC / SPS / PLS • Nährlösung • Detergenzien Auswahlventil...
- Seite 15 DURATEC d.Drive PUMP Dosierer in Verbindung mit LC/MS 1. Einsatz der Pumpe als aktiver Flowsplitter. Die Pumpe zieht aus dem Fluidpfad zwischen HPLC System und MS Detektor Flüssigkeit ab. 2. Zugabe von z.B. Standard für die Kalibrierung, Puffer für pH Switch oder Eluent für E-Spray in den Fluidpfad zwischen HPLC System und MS Detektor.
- Seite 16 DURATEC d.Drive PUMP Bestellinformation - Geräte, Zubehör, Ventile & Spritzen d.Drive PUMP C30 d.Drive PUMP X60 Beschreibung [Artikel-Nr.] [Artikel-Nr.] Pumpe inkl. Ventilen, Y-Verteiler & Netzteil 900763 900762 (Spritzen & Schläuche müssen separat bestellt werden) 900760-001 900760-001 Windows Software 900760-002 900760-002...
- Seite 17 DURATEC d.Drive PUMP Bestellinformation - Schläuche & Kapillare Artikel-Nr. Beschreibung PTFE Schläuche/Kapillare (Pckg. à 10 m) 300160 1/16" PTFE-Kapillare ID=0.17 mm 300161 1/16" PTFE-Kapillare ID=0.25 mm 300162 1/16" PTFE-Kapillare ID=0.50 mm 300163 1/16" PTFE-Kapillare ID=0.75 mm 300164 1/16" PTFE-Kapillare ID=1.00 mm 300151 1/8"...
- Seite 18 DURATEC d.Drive PUMP Bestellinformation - Fittinge & Adapter Artikel-Nr. Beschreibung ¼-28 UNF PCTFE Niederdruck-Fitting (flanged) inkl. Dichtscheibe und Knickschutzfeder H209721 für Schläuche mit AD 2,9 mm ¼-28 UNF PCTFE Niederdruck-Fitting (flanged) inkl. Dichtscheibe und Knick- H209722 schutzfeder für Schläuche mit AD 2,0 mm ¼-28 UNF Delrin Niederdruck-Fitting (schwarz) inkl.
- Seite 19 DURATEC d.Drive PUMP Tel. 06205 9450 0 Rheinauer Str. 4 info@duratec.de 68766 Hockenheim www.duratec.de Deutschland...
