Section 1 - Product Overview
1 LAN-Ports (1-4)
2
Internet-Anschluss
3
4
Rücksetzen
5 Ein-/Aus-Taste
6 Adapterbuchse
D-Link DIR-657 User Manual

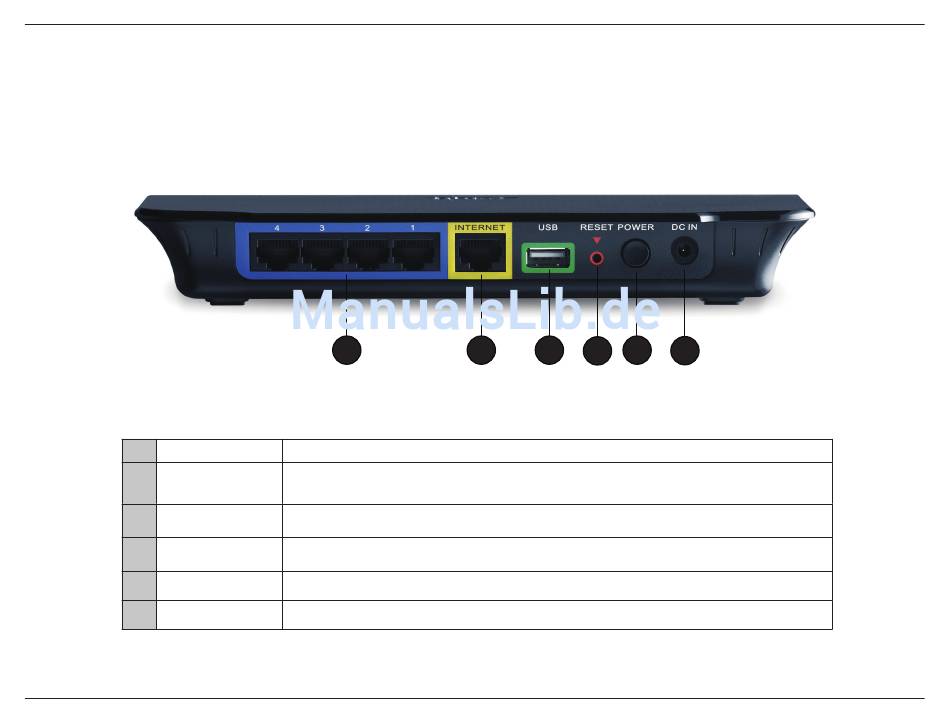

Hardware-Überblick

Verbindungen

1
Zum Anschluss von Ethernet-Geräten wie Computer, Switches und Hubs.
Der Auto-MDI/MDIX-Internet-Port ist der Anschluss für das Ethernetkabel an das Kabel-
bzw. DSL-Modem
USB-Massenspeicher 1.1 oder 2.0 zur Konfiguration der Funkeinstellungen mit WCN
USB
anschließen.
Drücken Sie die Reset-Taste und halten Sie sie gedrückt, um den Router auf seine
werkseitigen Standardeinstellungen zurückzusetzen.
Drücken Sie auf die EIN/AUS-Taste (Power), um das Gerät ein- bzw. auszuschalten.
Buchse für den mitgelieferten Stromnetzadapter.
2 3 5
4 6
6
