Den Vakuum-/Druckschalter gemäß Elektroschaltplan in Ihre Anwendung integrieren.

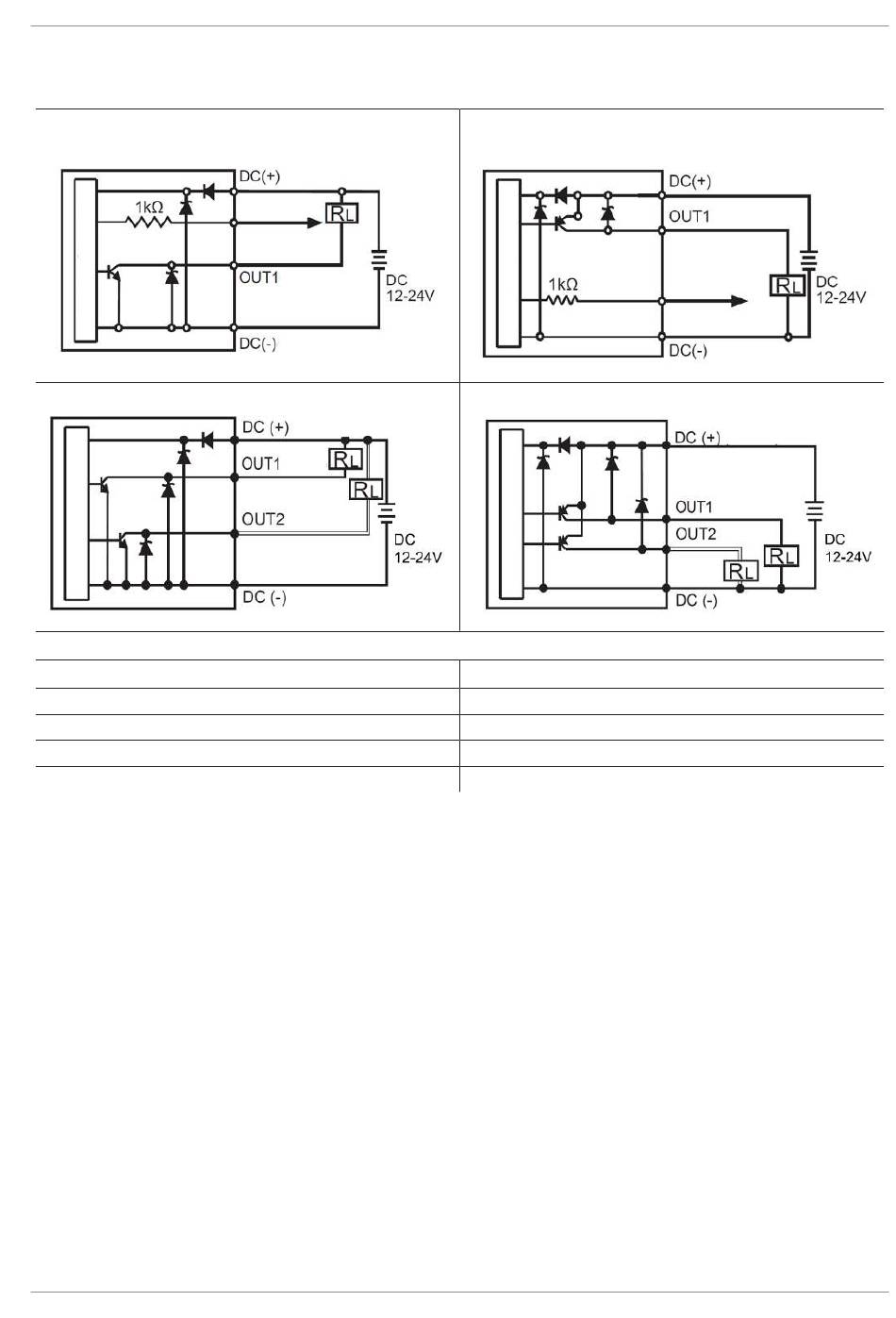

Elektroschaltpläne
VS-☐-W-D NPN K 3C-D (1 NPN+Analog Output
(1-5V))
VS-☐-W-D NPN K 3C-D (2 NPN Output)
Zuordnung der Kabelfarben
Leitung
DC (+)
OUT1
OUT2 / OUT Analog
DC (-)
Verlegen Sie die Anschlusskabel des Druckschalters separat. Fehlfunktionen durch elektrische Störungen
können auftreten, wenn die Leitung zusammen mit Netzanschluss- oder Hochspannungskabeln verlegt
werden.
Erden Sie den Masse-Anschluss bei Verwendung eines handelsüblichen Kabels.
Bei Anschluss des Schaltreglers an den Druckschalter werden die Schaltsignale überlagert und die Pro-
duktspezifikation wird nicht mehr erfüllt. Dies kann durch Einsetzen eines Störschutzfilters (Netz-Stör-
schutzfilter, Ferritelement) zwischen Schaltregler und Druckschalter oder durch die Verwendung einer
seriellen Stromversorgung anstelle eines Schaltreglers verhindert werden.
DE · 30.30.01.01858 · 03 · 06/25
OUT Analog
VS-☐-W-D PNP K 3C-D (1 PNP+Analog Output
(1-5V))
VS-☐-W-D PNP K 3C-D (2 PNP Output)
Kabelfarbe
braun
schwarz
weiß
blau
5 Installation
OUT Analog
