Bedienung Rc20E - Side-Power RC-21E Installationsanleitung

RC-20E
Fernbedienung "ON"
Fernbedienung "OFF"
Auto-OFF
nach
ca. 4 Min.
Ca. 2 Sek.
drücken

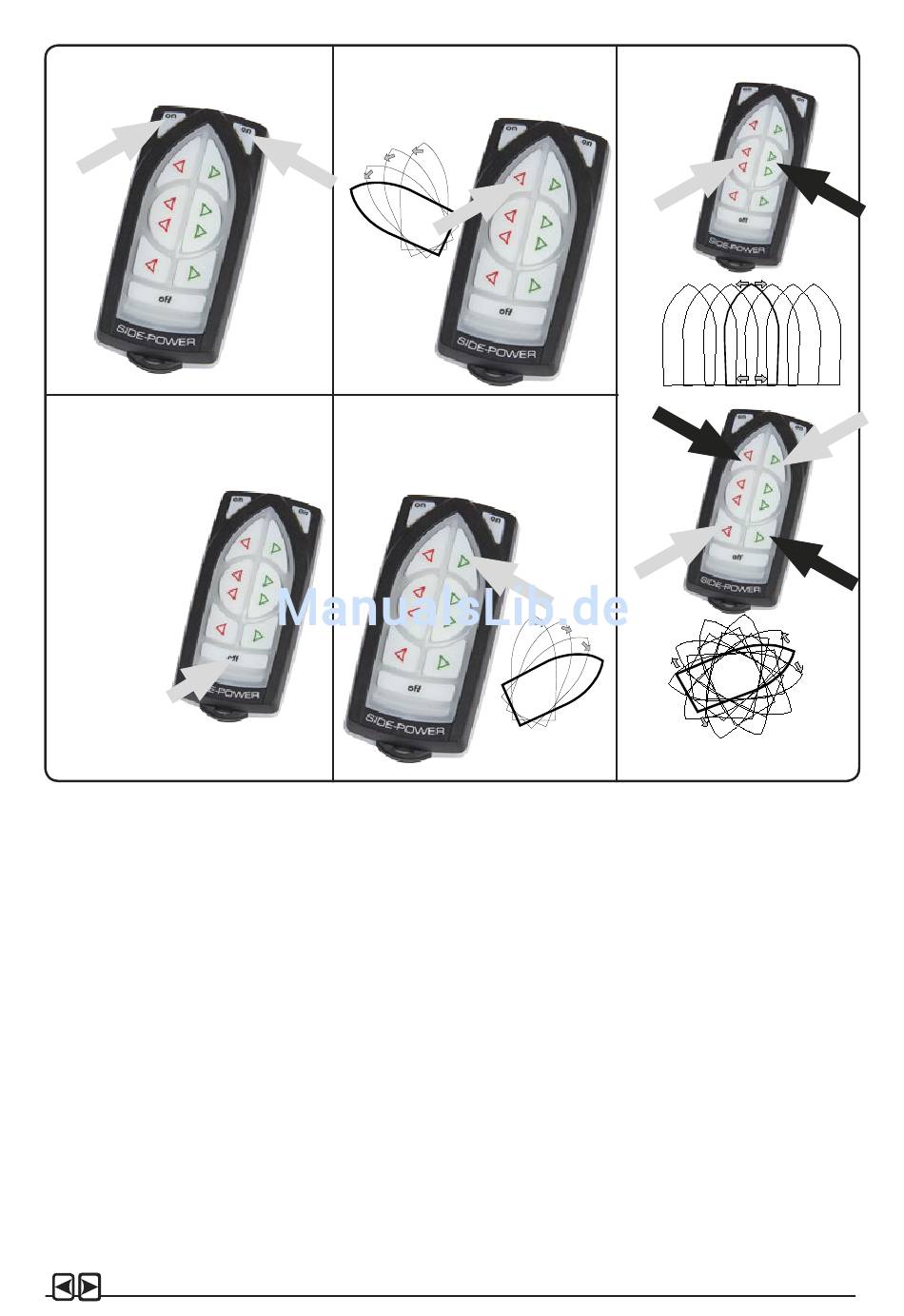

Benutzung der Bug- bzw. Heckschraube
1. Bug- und Heckschraube über den Hauptschalter einschalten.
2. Den Sender durch Drücken der beiden "ON" Tasten einschalten. Die Funkfernbedienung ist
dadurch aktiviert und schaltet sich ca. 4 Minuten nach der letzten Betätigung automatisch aus.
3. Auf offenem Gewässer mit der Steuerung von Bug- und Heckschraube vertraut machen.
4. Bug bzw. Heck durch Drücken der entsprechenden Taste(-n) in die gewünschte Richtung
bewegen. Rote Taste(-n) für Richtung Backbord. Grüne Taste(-n) für Richtung Steuerbord.
Gleichzeitige Benutzung von Bug- & Heckschraube
Die Kombination von Bug- & Heckschraube ermöglicht das vollständige Manövrieren des Boo-
tes durch die unabhängige Bewegung von Bug und Heck. Die mittigen abgerundeten Tasten
ermöglichen die gleichzeitige Steuerung von Bug- & Heckschraube in die gleiche Richtung und
damit die Seitwärtsbewebung des Bootes durch nur einen Tastendruck.
Funkfernbedienung ausschalten
Zum Ausschalten die "OFF" Taste des Senders für ca. zwei Sekunden drücken (die Fernbedie-
nung schaltet sich ca. 4 Minuten nach der letzten Betätigung automatisch aus).
• Bitte zunächst auf offenem Gewässer ausprobieren!
Richtung Backbord
Richtung Steuerbord
Installation & User Manual, Radio Remote rev 1_0_3
Bug- & Heckschraube
Page 7
