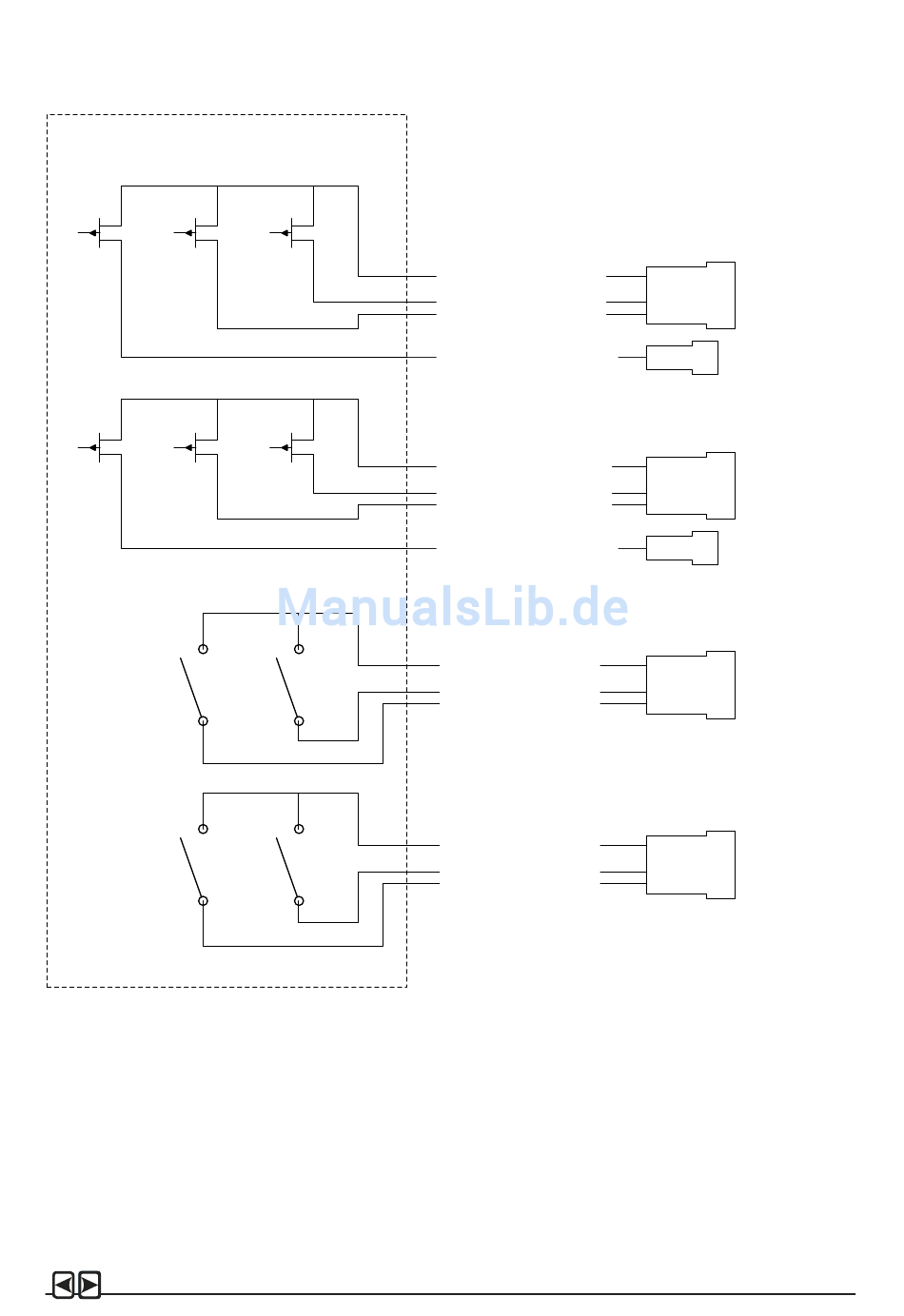

Empfängerausgänge
YELLOW – Automatic Mainswitch Enable
YELLOW – Automatic Mainswitch Enable
Installation & User Manual, Radio Remote rev 1_0_3
RED – Thruster Positive
ROT - Bugschraube B+
BLUE – Thruster STBD
BLAU - Bugschraube Steuerbord
GREY – Thruster PORT
GRAU - Bugschraube Backbord
GELB - Aktivierung Automatischer
Hauptschalter
RED – Thruster Positive
ROT - Heckschraube B+
BLUE – Thruster STBD
BLUE - Heckschraube Steuerbord
GREY – Thruster PORT
GRAU - Heckschraube Backbord
GELB - Aktivierung Automatischer
Hauptschalter
ROT - Stromversorgung
RED - COMMON
(potentialfrei)
BLUE – Windlass IN
BLAU - Ankerwinde 'heben'
GREY – Windlass OUT
GRAU - Ankerwinde 'senken'
ROT - Stromversorgung
RED - COMMON
(potentialfrei)
BLUE – Windlass IN
BLAU - Ankerwinde 'heben'
GREY – Windlass OUT
GRAU - Ankerwinde 'senken'
Thruster Bow
Bugschraube
Heckschraube Thruster Stern
Windlass Bow
Bugankerwinde
Windlass Stern
Heckankerwinde
Page 14
